[ELE0580] ELECSUN | Conector FV hembra | 2,5/4-6mm2 | 1500V | Tipo MC4 | 1 unidad

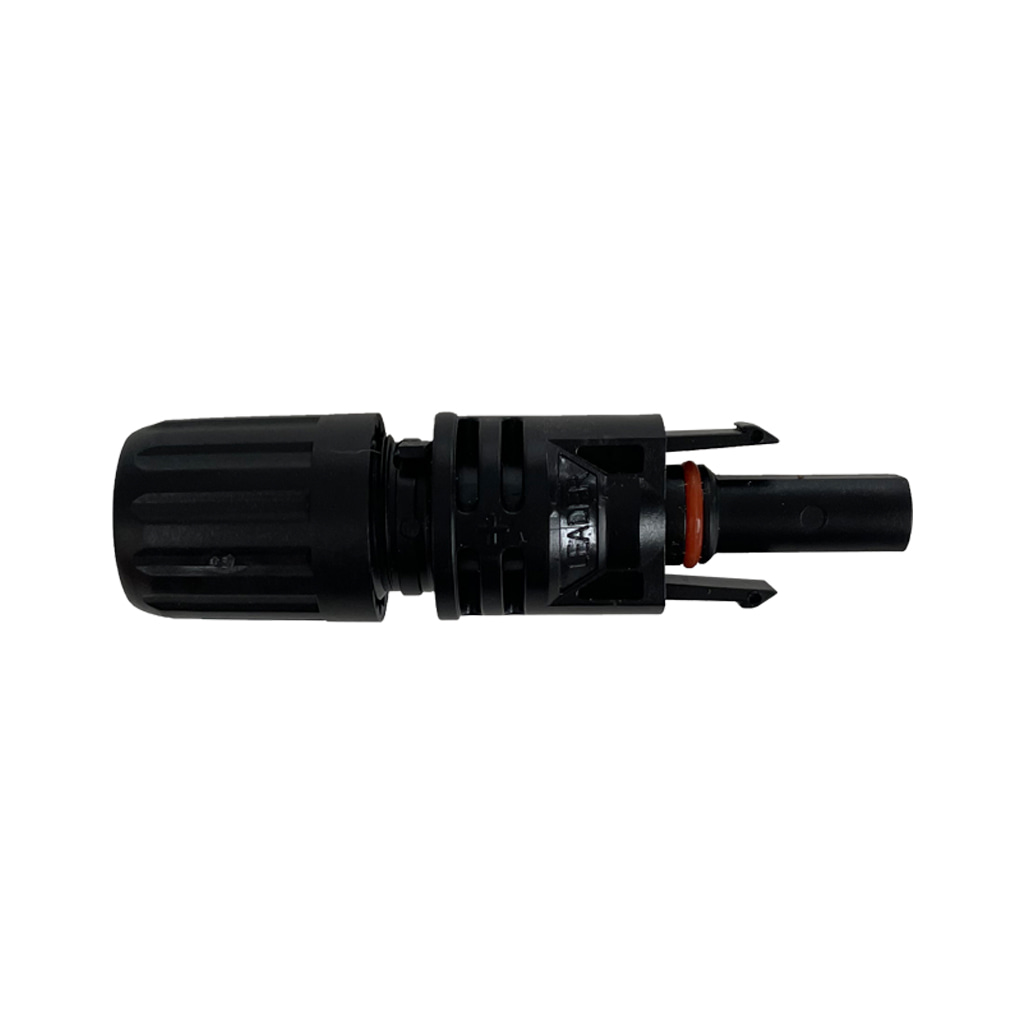

Conector hembra fotovoltaico Elecsun PV-BN101A (compatible MC4)
Tensión máxima: 1500 V CC | Corriente nominal: hasta 55 A (según sección 2,5-6 mm²)
Grado protección: IP68 | Rango temperatura: -40 °C a +90 °C

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Términos y condiciones de venta

Conector Fotovoltaico Hembra Elecsun PV-BN101A 2,5 / 4 / 6 mm² 1500 V

Terminación de campo tipo MC4 con IP68 acoplado, 16 kV de tensión soportada a impulsos y clase de aplicación A

Conector fotovoltaico hembra PV-BN101A para conductor de 2,5, 4 y 6 mm², con tensión asignada de 1500 V en corriente continua según IEC y según UL. Recibe el terminal macho de la cadena y cierra la unión con bloqueo de tipo NEC Locking, formando el punto de conexión desmontable entre módulos, entre tramos de cadena y en la entrada del equipo de continua.

Su resistencia de contacto igual o inferior a 0,25 mΩ limita la pérdida acumulada en cadenas con muchos empalmes, y el grado IP68 del conjunto acoplado, junto con la resistencia a la radiación ultravioleta del cuerpo, permite instalarlo a la intemperie sin protección adicional. Se entrega como unidad suelta para terminación en campo mediante crimpado.

SKU

ELE0580

Tensión asignada

1500 V CC

Secciones admitidas

2,5 / 4 / 6 mm²

Resistencia de contacto

Igual o menor de 0,25 mΩ

Especificaciones Técnicas Detalladas

Datos generalesProtección y seguridadCorriente por secciónVariantes de cuerpoDatos de montajeSuministro y embalaje

Parámetro	Valor
Sistema de conector	Diámetro de contacto de 4 mm
Tensión asignada	1500 V CC según IEC y 1500 V CC según UL
Tensión soportada a impulsos	16 kV
Corriente asignada	35 A, 40 A, 45 A o 55 A según sección de conductor
Rango de temperatura ambiente	-40 a +90 °C
Resistencia de contacto	Igual o menor de 0,25 mΩ
Clase de aplicación	Clase A
Clase de protección	Clase II
Grado de contaminación	2
Resistencia a la radiación ultravioleta	Sí

Parámetro	Valor
Grado de protección acoplado	IP68 (1 m durante 1 hora)
Grado de protección desacoplado	IP2X
Clase de reacción al fuego	UL94-V0
Sistema de bloqueo	Tipo NEC Locking
Advertencia de operación	No desconectar bajo carga
Inmersión prolongada	No apto para permanecer sumergido de forma continuada
Tracción mecánica	La unión no debe soportar tracción continua: fijar el cable con bridas

Corriente asignada según la norma IEC con una temperatura de referencia de 85 °C, en función de la sección del conductor empleado.

Sección del conductor	Corriente asignada (IEC a 85 °C)
2,5 mm² (14 AWG)	25 A
4,0 mm² (12 AWG)	35 A
6,0 mm² (10 AWG)	40 A

La familia PV-BN101A cubre tres cuerpos aislantes según el diámetro exterior del cable. Esta referencia corresponde al cuerpo F2, previsto para conductor de 2,5, 4 y 6 mm².

Cuerpo	Sección de conductor	Diámetro exterior de cable
F2	2,5 / 4 / 6 mm² (14 / 12 / 10 AWG)	5,0 a 6,9 mm
F6	10 mm² (8 AWG)	6,9 a 8,7 mm
F8	16 mm² (6 AWG)	8,2 a 9,3 mm

Parámetro	Valor
Longitud de pelado del conductor	6 ±0,5 mm
Altura de crimpado de referencia (4 mm²)	2,1 ±0,1 mm
Anchura de crimpado de referencia (4 mm²)	4,1 ±0,1 mm
Par de apriete de la tuerca (cable de 5,6 a 7,0 mm)	3,5 ±0,5 N·m
Conductores admitidos	Cobre trenzado de clase B y C según NFPA NEC 70, capítulo 9, tabla 10
Cable recomendado	Cable fotovoltaico de cobre estañado con doble aislamiento de XLPE
Cable desaconsejado	Conductor sin estañar y aislamiento de PVC
Lubricantes	Prohibido aplicar grasas o lubricantes en el interior del conector

Parámetro	Valor
Formato de suministro de esta referencia	Unidad individual
Embalaje estándar de fábrica	500 pares por caja
Dimensiones de la caja de fábrica	59 x 39 x 20 cm
Peso bruto de la caja de fábrica	15 a 18 kg

Dimensionado y Buenas Prácticas

Correspondencia sección y corriente

2,5 mm² (14 AWG): 25 A asignados según IEC a 85 °C
4,0 mm² (12 AWG): 35 A asignados
6,0 mm² (10 AWG): 40 A asignados
La corriente máxima del conector debe superar la Isc del módulo con el margen normativo aplicable

Estanqueidad de la unión

El diámetro exterior del cable debe caer dentro del rango del cuerpo F2, de 5,0 a 6,9 mm
Par de apriete de la tuerca de 3,5 ±0,5 N·m para diámetros de 5,6 a 7,0 mm
Tapón de sellado obligatorio en el conector que permanezca desacoplado
Las piezas macho y hembra no deben acoplarse si están sucias

Compatibilidad de conductor

Solo conductores de cobre trenzado de clase B y C según NFPA NEC 70
Recomendado cable fotovoltaico de cobre estañado con doble aislamiento de XLPE
Desaconsejado el conductor sin estañar y el aislamiento de PVC
Prohibido aplicar grasa o lubricante en el interior del conector

Aplicaciones y Casos de Uso

chevron_rightCierre de cadena y entrada a equipo

Terminación del extremo negativo de cadena hacia la caja de continua
Punto de desconexión desmontable para maniobras de mantenimiento
Tensión de sistema de hasta 1500 V CC en plantas de gran formato

chevron_rightLatiguillos de prolongación y puentes entre filas

Confección a medida de tramos entre filas de módulos con la sección adecuada
Puentes de cadena en estructuras de seguidor donde la longitud varía por fila
Reposición de un extremo hembra dañado sin sustituir el cable completo

chevron_rightInstalaciones en ambiente exigente

Rango térmico de -40 a +90 °C con clase de aplicación A
Grado IP68 del conjunto acoplado, 1 m durante 1 hora
Resistencia a la radiación ultravioleta del cuerpo aislante
Grado de contaminación 2 y clase de protección II

chevron_rightEjecución conforme a norma

La conformidad con UL 6703 se mantiene únicamente con el montaje descrito por el fabricante
Longitud de pelado de 6 ±0,5 mm y crimpado de referencia de 2,1 x 4,1 mm para 4 mm²
Fijación del cable con bridas para que la unión no soporte tracción continua

Certificaciones y Cumplimiento Normativo

Normas de producto

checkIEC 62852 - conectores para sistemas fotovoltaicos de corriente continua
checkUL 6703 - conectores para uso en sistemas fotovoltaicos

Materiales y seguridad

checkUL94-V0 - clase de reacción al fuego del cuerpo aislante
checkClase de protección II - aislamiento reforzado
checkIP68 - estanqueidad del conjunto acoplado, 1 m durante 1 hora

Condición de validez

checkMontaje según manual - la conformidad con UL 6703 solo se mantiene si el conector se ensambla siguiendo el manual de instalación del fabricante

Servicio Técnico Profesional Techno Sun

Asesoramiento en compatibilidad de acoplamiento, elección de cuerpo según diámetro de cable, herramienta de crimpado y criterios de mantenimiento de conexiones de continua.

ASESORAMIENTO TÉCNICOENVÍO 24-48HGARANTÍA OFICIAL ELECSUN

Conector Fotovoltaico Hembra PV-BN101A

Referencia: ELE0580 | Conector de cadena para 1500 V CC

Cierre de cadena estanco y desmontable para instalaciones de continua de hasta 1500 V.

CERTIFICACIÓN IEC 62852 Y UL 6703DISTRIBUIDOR AUTORIZADO
