Pair H+M PV connectors 6-10mm | 1000V | compatible MC4 LC1010 - ELECSUN
[ELE0595] Pair H+M PV connectors 6-10mm | 1000V | compatible MC4 LC1010 - ELECSUN
Pareja de conectores fotovoltaicos Elecsun LC1010 tipo MC4
Tensión máxima del sistema: 1000 V | Sección de cable: 6-10 mm²
Suministro: 1 conector macho + 1 conector hembra | Compatible con estándar MC4
Nombre mostrado:
[ELE0595] Pair H+M PV connectors 6-10mm | 1000V | compatible MC4 LC1010 - ELECSUN
Especificaciones Declaradas
Datos de conexión
| Tipo de conector | Fotovoltaico compatible con el estándar MC4 |
| Modelo | LC1010 |
| Sección de cable admitida | 6 - 10 mm² |
| Tensión máxima de sistema | 1000 V |
| Polaridad suministrada | Un conector macho y un conector hembra |
Presentación y marca
| Referencia Techno Sun | ELE0595 |
| Marca | Elecsun |
| Contenido | 1 pareja: conector macho y conector hembra |
| Serie de catálogo | Conectores |
Criterios de selección
| Cuándo elegir 6 a 10 mm² | Cuando la corriente de string o la longitud del tramo exigen una sección superior a la habitual |
| Compatibilidad de acoplamiento | Prevista para conexión con conectores del estándar MC4 |
| Tensión de la instalación | Instalaciones cuya tensión máxima de sistema no supera los 1000 V |
| Uso por punto de unión | Cada punto de unión de un string consume una pareja completa |
Datos de Aplicación y Montaje
Valores declarados
- Sección de cable admitida de 6 a 10 mm².
- Tensión máxima de sistema de 1000 V.
- Compatibilidad con el estándar MC4.
- Suministro por parejas de macho y hembra.
Buenas prácticas de montaje
- Emplear herramienta de crimpado adecuada a la sección de cable para asegurar un contacto homogéneo.
- Apretar el prensaestopas hasta el par indicado por el fabricante de la herramienta de montaje.
- Respetar la polaridad de macho y hembra en cada punto de unión del string.
- La buena práctica de instalación desaconseja acoplar conectores de fabricantes distintos en un mismo punto de unión.
Aplicaciones Detalladas y Casos de Uso
Cableado de string con sección reforzada
- Tramos largos entre el generador fotovoltaico y la caja de conexión donde conviene subir de sección.
- Strings de corriente elevada en los que se proyecta cable de 10 mm².
- Prolongaciones y latiguillos ejecutados en obra con cable de gran sección.
Mantenimiento de instalaciones existentes
- Sustitución de conectores deteriorados en tramos ya ejecutados con cable de 6 a 10 mm².
- Reparación de cableado dañado por causas mecánicas o por envejecimiento del aislamiento.
- Reconexión de ramales tras trabajos de sustitución de módulos.
Cuadros y cajas de conexión
- Entrada y salida de cajas de string mediante conector desmontable.
- Uniones que deben poder desconectarse para tareas de verificación.
- Instalaciones con tensión máxima de sistema de hasta 1000 V.
Presentaciones Disponibles de la Serie Conectores Elecsun
Referencias de la misma serie que ofrecen otras secciones y formatos de suministro, disponibles bajo referencia separada.
Sección de 10 mm²
- ELE0594 — Conector macho, 10 mm², 1500 V, tipo MC4
- ELE0606 — Conector hembra, 10 mm², 1500 V, tipo MC4
Sección de 2,5 a 6 mm²
- ELE0602 — Pareja macho y hembra, 2,5/4/6 mm², 1500 V, tipo MC4
- ELE210 — Pack de 100 parejas, 2,5/4/6 mm², 1500 V, tipo MC4
Formato pareja de 10 mm²
- ACC0808 — Pareja macho y hembra, 10 mm², 1000 V, tipo MC4
Servicio Técnico Profesional Techno Sun
Asesoramiento en la selección de conector según la sección de cable proyectada, la tensión máxima de sistema de la instalación y el tipo de conector ya presente en los módulos.

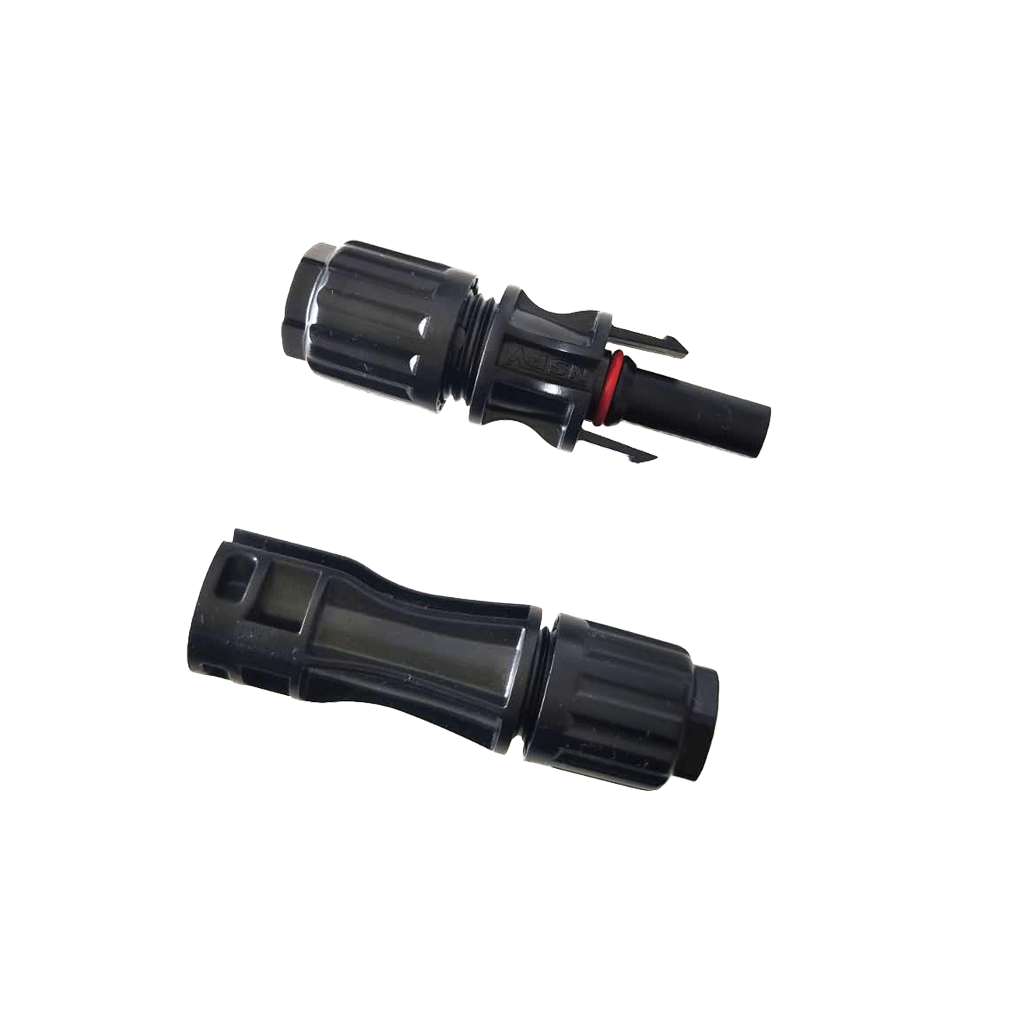

Pareja de conectores fotovoltaicos Elecsun LC1010
Referencia: ELE0595 | Conectores fotovoltaicos macho y hembra
Unión desmontable para cable solar de 6 a 10 mm² en instalaciones con tensión máxima de sistema de 1000 V.
