  2. Caja combinadora DC 32A y distribuidora AC 20A con protección de rayos 40kA, DC 1/1, AC 1/1 | BENY [ELE0762] Caja combinadora DC 32A y distribuidora AC 20A con protección de rayos 40kA, DC 1/1, AC 1/1 | BENY

Caja combinadora DC 32A y distribuidora AC 20A con protección de rayos 40kA, DC 1/1, AC 1/1 | BENY

[ELE0762] Caja combinadora DC 32A y distribuidora AC 20A con protección de rayos 40kA, DC 1/1, AC 1/1 | BENY

https://b2b.technosun.com/web/image/product.template/36162/image_1920?unique=fcedc8f

1 entrada y 1 salida DC. 1 entrada y 1 salida AC

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [ELE0762] Caja combinadora DC 32A y distribuidora AC 20A con protección de rayos 40kA, DC 1/1, AC 1/1 | BENY

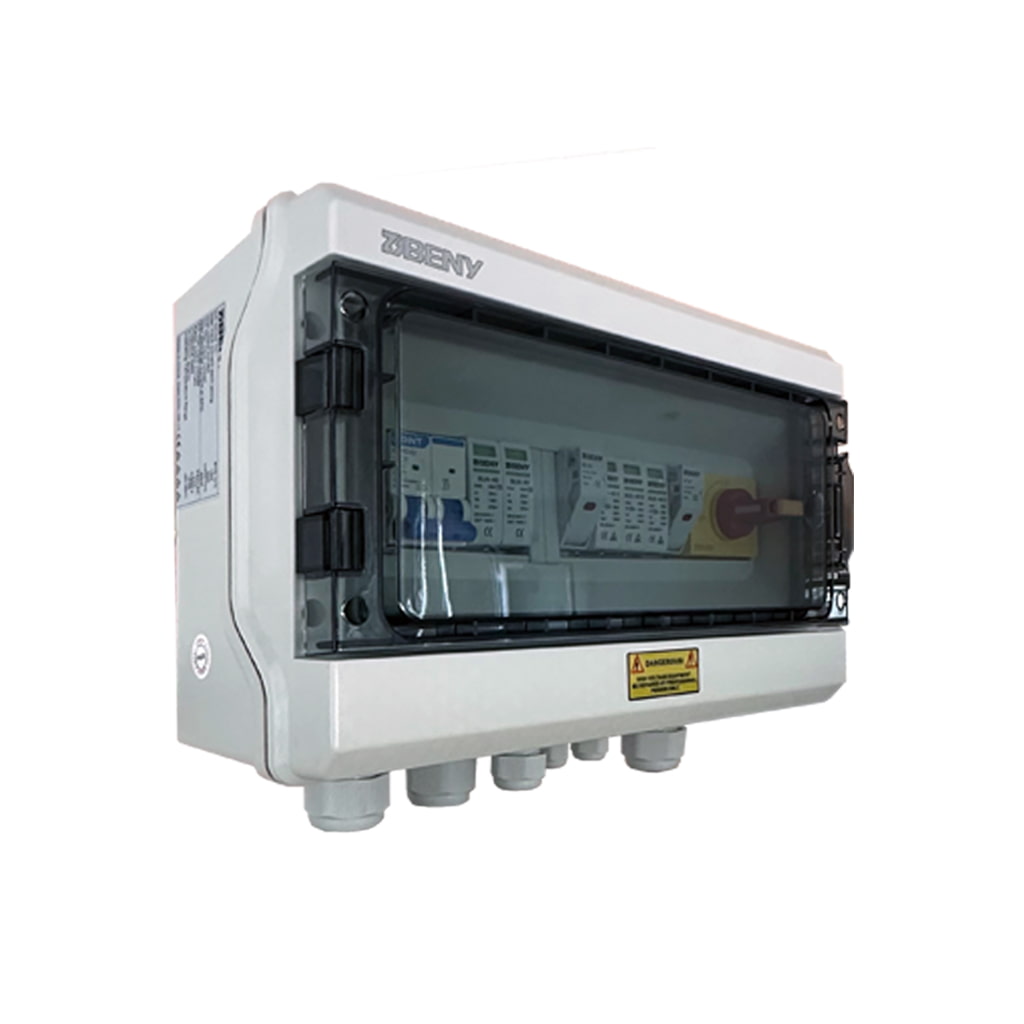

    Caja combinadora de continua y distribuidora de alterna BENY BHS-1/1 con protección de sobretensiones

    Envolvente única IP65 e IK10 con una entrada y una salida de corriente continua, protección de alterna y separación física entre ambos lados

    Envolvente de protecciones que reúne en una sola caja el lado de corriente continua y el lado de corriente alterna de una instalación fotovoltaica de un string. Incorpora la protección contra sobretensión y sobrecarga en continua y, en el lado de alterna, un disyuntor y un descargador de sobretensiones.

    Una placa aislante de plástico separa físicamente los componentes de continua de los de alterna dentro de la envolvente, lo que garantiza un funcionamiento seguro y facilita el trabajo de mantenimiento sobre uno de los dos lados. El cuerpo es de policarbonato con grado de protección IP65 y resistencia al impacto IK10, apto para instalación a la intemperie.

    SKU

    ELE0762

    Modelo

    BHS-1/1+(DC+AC)

    Configuración

    1 entrada / 1 salida CC

    Protección

    IP65 · IK10

    Descripción Funcional del Componente

    Qué es esta referencia

    • Una envolvente de protecciones combinada para el lado de continua y el de alterna.
    • Configuración de una entrada y una salida de corriente continua.
    • Entrada y salida de continua resueltas mediante conectores MC4.
    • Placa de plástico aislante interpuesta entre los componentes de continua y los de alterna.

    Disyuntor de corriente continua

    • Homologación y diseño conforme a UL 508i e IEC 60947.
    • Protección contra sobrecarga en el lado de continua.
    • Elemento no polarizado, lo que facilita el cableado en obra.
    • Función de corte del circuito de continua dentro de la propia envolvente.

    Descargador de sobretensiones de continua

    • Diseñado específicamente para la protección de instalaciones fotovoltaicas.
    • Conforme a las nuevas normas IEC 61643 y UL 1449.
    • Capacidad de descarga declarada de 20 kA en referencias IEC y UL.
    • Tiempo de respuesta inferior a 25 nanosegundos.

    Especificaciones Técnicas Detalladas

    ProductoCaja combinadora de continua de 32 A y distribuidora de alterna de 20 A
    ReferenciaELE0762
    Número de modeloBHS-1/1+(DC+AC)
    Entradas de corriente continua1
    Salidas de corriente continua1
    Tensión máxima600 V | 1000 V
    Corriente de salida máxima50 A
    Peso1,0 kg
    Código EAN8435438806979
    Interruptor diferencial RCCB (RCBO como opción)Tipo A, 40 A, 300 mA
    Disyuntor de alterna 1Para protección de la carga de alterna
    Disyuntor de alterna 2Para protección del descargador de alterna
    Interruptor de corriente220 V, 20 A a 63 A
    Descargador de sobretensiones de alterna275 V CA
    Separación internaPlaca de plástico aislante entre los componentes de continua y de alterna
    Tipo de materialPolicarbonato
    Grado de protecciónIP65
    Grado de resistencia al impactoIK10
    Dimensiones292 × 200 × 120 mm
    Entrada y salida de corriente continuaConectores MC4
    Prensaestopas de corriente continuaPG 13.5
    Entrada de cablePG09, para 2,5 a 16 mm²
    Racor de cable de salidaPG21, para 2,5 a 16 mm²
    Temperatura de funcionamiento−25 °C a +60 °C
    Ubicación previstaInstalación fotovoltaica en el punto de unión entre el lado de continua y el de alterna
    MontajeEnvolvente cerrada apta para intemperie por su grado IP65 e IK10
    Normas de referencia de los componentesUL 508i e IEC 60947 en el disyuntor de continua; IEC 61643 y UL 1449 en el descargador de continua

    Datos de Funcionamiento y Límites Operativos

    Lado de corriente continua

    • Una entrada y una salida de string mediante conectores MC4.
    • Tensión máxima declarada de 600 V y 1000 V según configuración.
    • Corriente de salida máxima de 50 A.
    • Descargador con respuesta inferior a 25 nanosegundos y capacidad declarada de 20 kA.

    Lado de corriente alterna

    • Interruptor diferencial de tipo A de 40 A y 300 mA de sensibilidad.
    • Dos disyuntores dedicados: uno para la carga y otro para el descargador.
    • Interruptor de corriente de 220 V con rango de 20 A a 63 A.
    • Descargador de alterna de 275 V CA.

    Envolvente y explotación

    • Policarbonato con grado de protección IP65 frente a polvo y chorros de agua.
    • Resistencia al impacto IK10, la más alta de la escala normalizada.
    • Rango de temperatura de trabajo de −25 °C a +60 °C.
    • Prensaestopas y racores dimensionados para conductores de 2,5 a 16 mm².

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightInstalaciones fotovoltaicas residenciales de un string
    • Punto único de protección entre el generador fotovoltaico y el inversor.
    • Concentración de las protecciones de continua y alterna en una sola envolvente.
    • Instalaciones donde el espacio disponible en el cuadro general es reducido.
    chevron_rightMontaje a la intemperie
    • Fachadas y paramentos exteriores gracias al grado IP65.
    • Emplazamientos con riesgo de impacto mecánico, cubiertos por la clasificación IK10.
    • Climas con temperaturas de trabajo entre −25 °C y +60 °C.
    chevron_rightTrabajos de mantenimiento
    • Intervención sobre el lado de alterna sin manipular los componentes de continua, gracias a la placa separadora interna.
    • Diagnóstico y reposición de las protecciones dentro de la misma envolvente.
    • Conexión y desconexión rápida del lado de continua mediante conectores MC4.
    chevron_rightCoordinación con el resto del cuadro
    • Selección del calibre del interruptor de corriente dentro del rango de 20 A a 63 A.
    • Verificación de que la tensión del generador no supera el valor máximo declarado.
    • Uso de conductores de 2,5 a 16 mm² compatibles con los racores PG09 y PG21.

    Certificaciones y Cumplimiento Normativo

    Normas declaradas de los componentes

    • checkUL 508i e IEC 60947 - homologación y diseño del disyuntor de corriente continua.
    • checkIEC 61643 y UL 1449 - normas del descargador de sobretensiones de corriente continua.
    • checkIP65 - grado de protección de la envolvente frente a polvo y agua proyectada.
    • checkIK10 - grado de resistencia al impacto mecánico de la envolvente.

    Garantía y fabricante

    • checkZhejiang Benyi Electrical Co., Ltd - condiciones de garantía del fabricante de 3 años desde la fecha de compra, según el documento de garantía adjunto a este producto.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en coordinación de protecciones, selección de calibres y resolución de incidencias durante la puesta en marcha.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL BENY

    Caja combinadora y distribuidora BENY BHS-1/1

    Referencia: ELE0762 | Envolvente de protecciones CC y CA

    Concentración de las protecciones de continua y de alterna de una instalación fotovoltaica de un string en una envolvente IP65 e IK10 con separación interna entre ambos lados.

    GARANTÍA OFICIAL BENY DISTRIBUIDOR AUTORIZADO
