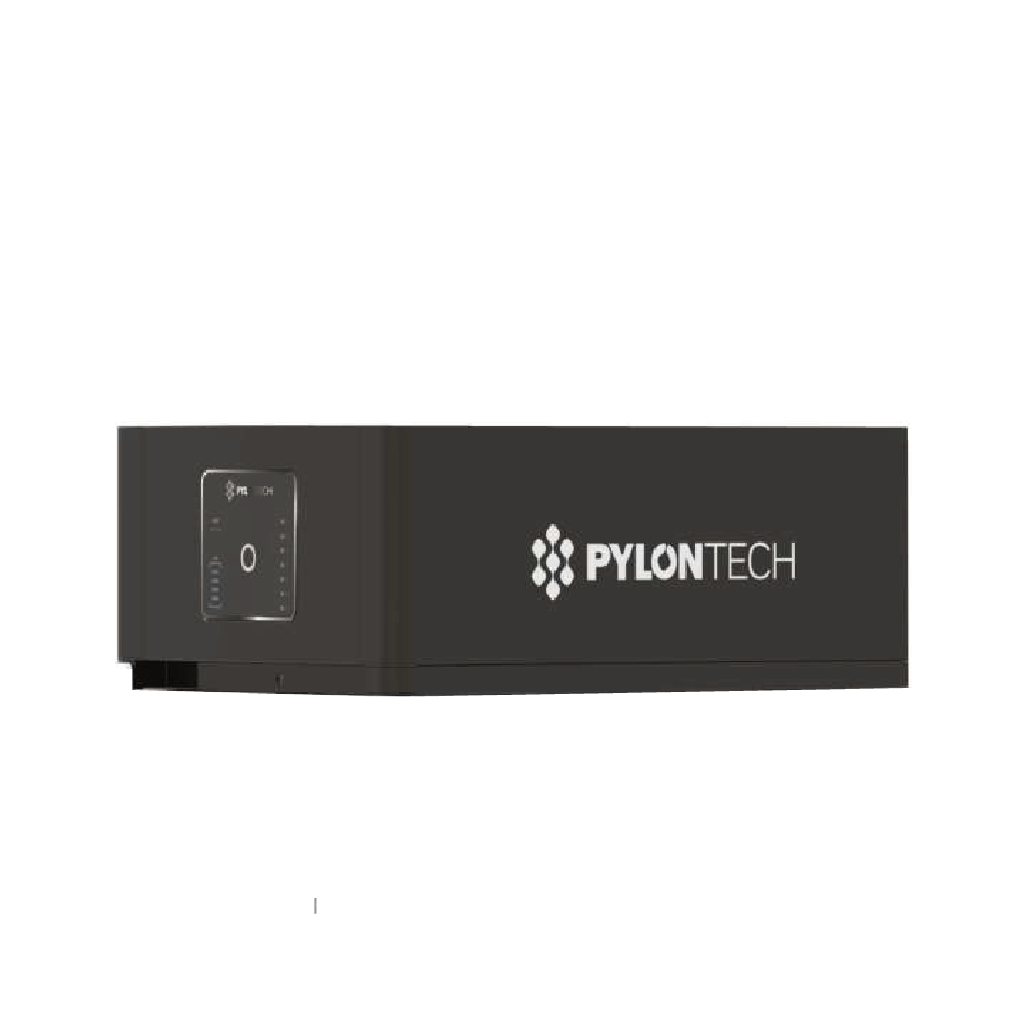

El FC0048M-100S es el módulo de control que gobierna los sistemas de acumulación Pylontech Force L2 de 48 Vcc. Realiza la gestión electrónica del conjunto de módulos FL4874M apilados bajo él: equilibrado, control de corriente de carga y descarga, protecciones y diálogo con el inversor. Se suministra con el cable de conexión al inversor y con envolvente IP55 apta para instalación en interior y en armario exterior protegido.

La unidad integra el interruptor principal del sistema, el panel de LED de estado y de capacidad, el botón de arranque y de arranque en negro, y el enlace inalámbrico para la supervisión remota. Admite configuraciones de 2, 3 y 4 módulos de batería, con corrientes de trabajo de 75 A a 100 A en régimen normal y picos de 110 A durante 15 segundos.

SKU

ELE0788

Tensión de sistema

48 Vcc

Corriente máxima

110 A a 15 s

Protección

IP55

Especificaciones Técnicas Detalladas

Eléctricas Comunicaciones Mecánicas y ambientales Configuraciones Force L2

Denominación del controlador	FC0048M-100S
Función	Módulo de control y gestión de batería (BMS) con fuente de alimentación interna
Tensión nominal del sistema gestionado	48 Vcc
Tensión de carga superior del sistema	53,5 Vcc
Tensión inferior de descarga del sistema	44,5 Vcc
Corriente de carga y descarga estándar	30 A / 45 A / 60 A según el número de módulos instalados
Corriente de carga y descarga normal	75 A / 100 A / 100 A según el número de módulos instalados
Corriente máxima de carga y descarga	110 A durante 15 s
Eficiencia del sistema de baterías	96 % a régimen igual o inferior a 0,5 C
Tecnología de celda gestionada	Li-ion LFP (litio ferrofosfato)
Módulo de batería compatible	FL4874M de 3,552 kWh y 48 Vcc
Interruptor A (1P)	Habilita el encendido del controlador del sistema de baterías
Interruptor B (2P)	Interruptor principal de potencia del conjunto
Rearme tras disparo	Esperar más de 30 minutos antes de reconectar el interruptor

Puertos de comunicación	RS485 y CAN
Velocidad RS485 seleccionable	115.200 baudios o 9.600 baudios mediante pulsación larga del botón LED
Conectividad inalámbrica	Wi-Fi integrado en el módulo de control
Frecuencia de operación Wi-Fi	2.412 - 2.472 MHz
Potencia máxima de transmisión	18 dBm
Potencia máxima de salida inalámbrica	20 dBm
Ganancia de antena	Máximo 3 dBi
Modulación DSSS	DBPSK / DQPSK / CCK
Modulación OFDM	BPSK / QPSK / 16QAM / 64QAM
Tasas DSSS	1, 2, 5,5 y 11 Mbps
Tasas OFDM	6, 9, 12, 18, 24, 36, 48 y 54 Mbps
Indicación de estado	LED azul fijo o intermitente y LED naranja fijo o intermitente
Indicación de capacidad	Cada LED de la barra representa un 25 % del estado de carga
Arranque manual	Pulsación superior a 5 segundos sobre el botón de arranque
Arranque en negro	Pulsación superior a 10 segundos; el relé cierra durante 3 minutos

Dimensiones del controlador (ancho x profundidad x alto)	450 x 296 x 190 mm
Dimensiones del módulo de batería del sistema	450 x 296 x 296 mm
Dimensiones de la base inferior del sistema	450 x 296 x 40 mm
Peso bruto de expedición	14 kg
Dimensiones del embalaje	69,5 x 32,2 x 47,5 cm
Grado de protección	IP55
Temperatura de funcionamiento	0 a 50 °C
Temperatura de almacenamiento	-20 a 60 °C
Humedad relativa admisible	5 % a 95 % sin condensación
Altitud máxima de trabajo	Inferior a 2.000 m
Vida de operación del sistema	Más de 15 años
Código EAN	8435438805873

Configuración Force L2	Capacidad	Módulos FL4874M	Corriente estándar	Corriente normal	Dimensiones (mm)	Peso
48 V 148 Ah	7,10 kWh	2	30 A	75 A	450 x 296 x 822	82 kg
48 V 222 Ah	10,65 kWh	3	45 A	100 A	450 x 296 x 1.120	117,5 kg
48 V 296 Ah	14,20 kWh	4	60 A	100 A	450 x 296 x 1.415	153 kg

Datos de Operación y Límites Funcionales

Límites eléctricos

Ventana de trabajo del sistema comprendida entre 44,5 Vcc en descarga y 53,5 Vcc en carga.
Corriente sostenida de hasta 100 A en configuraciones de 3 y 4 módulos.
Pico admisible de 110 A durante 15 segundos para arranques de cargas inductivas.
Eficiencia del conjunto del 96 % a regímenes iguales o inferiores a 0,5 C.

Lógica de protección

Relé de potencia cerrado con LED azul fijo en operación normal.
LED naranja intermitente ante protección recuperable como sobretensión o baja temperatura.
LED naranja fijo ante fallo relevante o dirección no asignada, que requiere intervención técnica.
Autochequeo y despertar de los módulos de batería en un intervalo de 10 a 30 segundos tras el encendido.

Condiciones ambientales

Operación continua entre 0 y 50 °C con envolvente IP55 apta para armario interior y exterior protegido.
Almacenamiento prolongado admitido entre -20 y 60 °C.
Humedad relativa de trabajo del 5 % al 95 % sin condensación.
Instalación a cotas inferiores a 2.000 m sobre el nivel del mar.

Integración eléctrica

Comunicación con el inversor mediante RS485 o CAN según el protocolo admitido por el equipo.
Velocidad RS485 conmutable en campo entre 9.600 y 115.200 baudios.
Suministro con cable de conexión al inversor.
Direccionamiento automático de los módulos de batería apilados bajo el controlador.

Aplicaciones Detalladas y Casos de Uso

chevron_right Autoconsumo residencial con acumulación en 48 V

Gestión de conjuntos Force L2 de 7,10 kWh, 10,65 kWh y 14,20 kWh en viviendas unifamiliares.
Control de carga y descarga coordinado con inversores híbridos de baja tensión.
Supervisión del estado de carga mediante la barra de LED del panel frontal.
Comunicación permanente con el inversor para el reparto de potencia entre red, generación y consumo.

chevron_right Pequeñas aplicaciones comerciales

Instalaciones en comercios, talleres y oficinas con acumulación diaria en 48 Vcc.
Apilado modular que permite dimensionar la capacidad según el perfil de consumo.
Lectura remota de parámetros a través del enlace Wi-Fi integrado.
Registro de alarmas y estados de protección para el mantenimiento preventivo.

chevron_right Reposición y servicio postventa

Sustitución del módulo de control en sistemas Force L2 ya instalados.
Recuperación de instalaciones tras fallo del controlador sin necesidad de reemplazar los módulos de batería.
Reutilización de los módulos FL4874M existentes manteniendo el apilado original.
Procedimiento de sustitución documentado en el manual de operaciones de la serie Force L2.

chevron_right Ampliación de sistemas existentes

Reconfiguración de un conjunto de 2 módulos a 3 o 4 módulos con el mismo controlador.
Adaptación de la corriente de trabajo del sistema al número de módulos apilados.
Arranque en negro para la puesta en servicio de instalaciones aisladas tras descarga profunda.
Verificación de tensión del lado de continua antes del cierre del relé de potencia.

Certificaciones y Cumplimiento Normativo

Seguridad de sistemas de acumulación

check IEC 62619 - Requisitos de seguridad para celdas y baterías secundarias de litio de uso industrial.
check VDE 2510-50 - Requisitos de seguridad para sistemas de acumulación estacionarios con baterías de litio.
check IEC 62477-1 - Seguridad de convertidores de potencia y de sus componentes asociados.
check IEC 62040-1 - Requisitos generales y de seguridad para sistemas de alimentación ininterrumpida.

Compatibilidad electromagnética y radio

check CE RED - Directiva de equipos radioeléctricos aplicable al módulo Wi-Fi integrado.
check EN 301489 - Compatibilidad electromagnética para equipos y servicios de radio.
check EN 61000 - Serie de compatibilidad electromagnética aplicable a la instalación.
check EN 62311 - Evaluación de la exposición humana a campos electromagnéticos.

Transporte y homologación adicional

check UN 38.3 - Ensayos de transporte de baterías de litio exigidos para su expedición.
check CEC - Inscripción en el listado de la Clean Energy Council para la serie Force L2.
check CE - Declaración de conformidad europea del producto.

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
