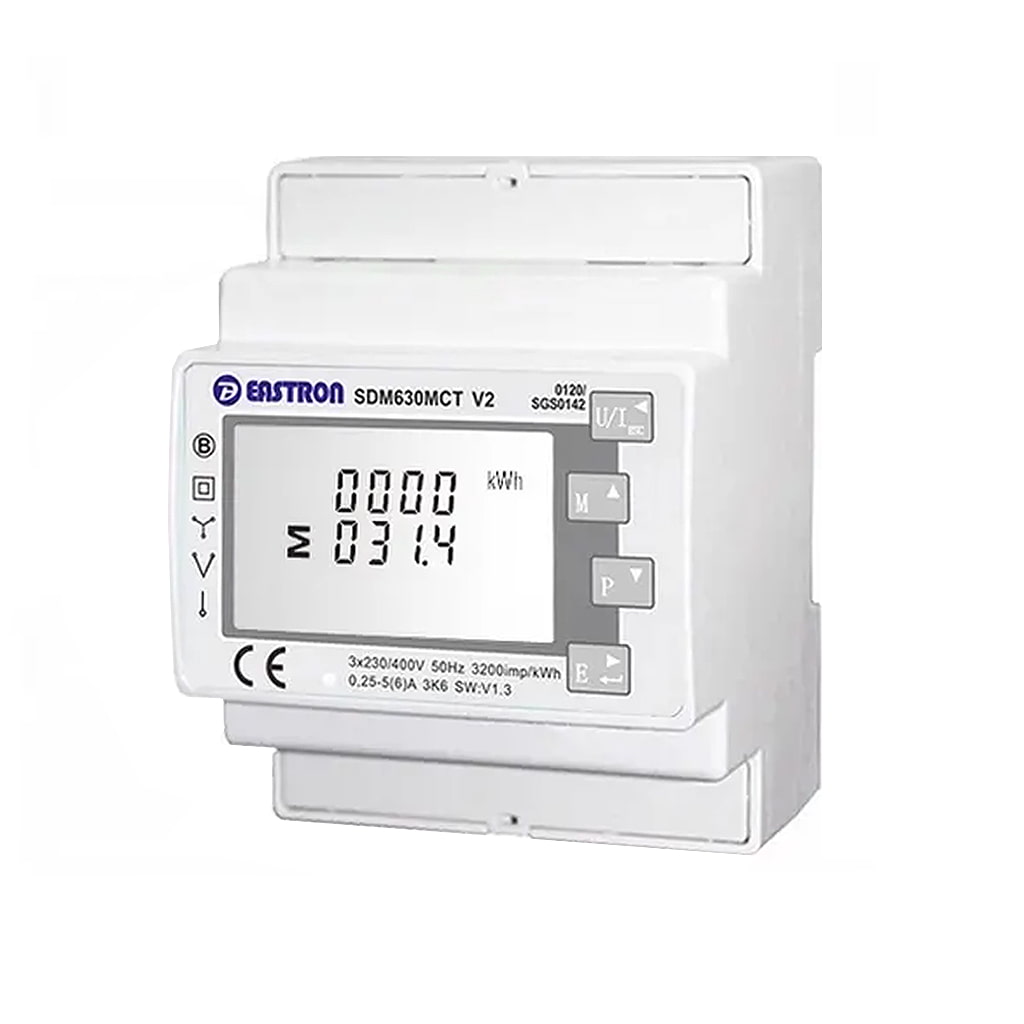

Eastron SDM630MCT medida indirecta para Deye con CTs | Meter
[ELE0795] Eastron SDM630MCT medida indirecta para Deye con CTs | Meter
Meter compatible con inversores Deye monofásicos y trifásicos.
📕 Descarga de documentación
Nombre mostrado:
[ELE0795] Eastron SDM630MCT medida indirecta para Deye con CTs | Meter
Especificaciones Técnicas Detalladas
- Sistemas admitidos: Monofásico de dos hilos, monofásico de tres hilos, trifásico de tres hilos y trifásico de cuatro hilos
- Tensión fase-neutro: 60 a 304 V CA
- Tensión entre fases: 60 a 528 V CA
- Entradas de intensidad: Tres entradas con seis bornes para transformadores externos
- Intensidad nominal de entrada: 5 A o 1 A CA eficaces en el secundario
- Capacidad de los bornes: Cable flexible de 2,5 mm²
- Medida de frecuencia: Obtenida de la tensión de L1 o de L3
- Energía activa: Clase 1 según IEC 62053-21
- Energía reactiva: Clase 2 según IEC 62053-23
- Tensión: 0,5 % del máximo de escala
- Intensidad: 0,5 % del valor nominal
- Frecuencia: 0,2 % de la frecuencia central
- Factor de potencia: 1 % de la unidad, equivalente a 0,01
- Potencia activa, reactiva y aparente: Más menos 1 % del máximo de escala
- Distorsión armónica total: 1 % hasta el armónico 31
- Tiempo de respuesta a escalón: 1 s típico hasta más del 99 % de la lectura final a 50 Hz
- Puerto serie: RS485 con protocolo Modbus RTU
- Velocidad de transmisión: 2400, 4800, 9600, 19200 y 38400 baudios
- Paridad: Ninguna por defecto, par o impar
- Bits de parada: 1 o 2
- Dirección de red: De 001 a 247
- Salida de impulsos 1: Configurable en kWh o kvarh, de 0,01 a 1000 unidades por impulso
- Anchura de impulso: 200, 100 por defecto o 60 ms
- Salida de impulsos 2: Fija en 3200 impulsos por kWh
- Tipo de salidas: Ambas salidas de impulsos son pasivas
- Alimentación auxiliar: 85 a 300 V CA a 50/60 Hz o 120 a 424 V CC
- Consumo: Inferior a 10 VA
- Temperatura de funcionamiento: -25 a +55 °C
- Temperatura de almacenamiento: -40 a +70 °C
- Humedad relativa: 0 a 90 % sin condensación
- Grado de protección: IP51 en el frontal e IP20 en el resto del equipo
- Altitud máxima: Hasta 2000 m
- Tiempo de calentamiento: 1 minuto
- Vibración: 10 a 50 Hz, 2 g según IEC 60068-2-6
- Choque: 30 g en tres planos
- Montaje: Carril DIN de 35 mm
Magnitudes Medidas y Rangos de Energía
El contador registra de forma simultánea las magnitudes instantáneas de la instalación y los acumulados de energía en ambos sentidos de circulación.
| Magnitud | Alcance o detalle |
|---|---|
| Energía activa importada y exportada | 0 a 9999999,9 kWh |
| Energía reactiva importada y exportada | 0 a 9999999,9 kvarh |
| Energía activa total | 0 a 9999999,9 kWh |
| Energía reactiva total | 0 a 9999999,9 kvarh |
| Potencia activa instantánea | 0 a 3600 MW |
| Potencia reactiva instantánea | 0 a 3600 Mvar |
| Potencia aparente instantánea | 0 a 3600 MVA |
| Distorsión armónica de tensión | THD por fase respecto de neutro y entre fases |
| Distorsión armónica de intensidad | THD de cada fase |
| Demanda máxima | Intensidad y potencia desde el último borrado de demanda |
| Intensidad de neutro | Disponible en sistemas trifásicos |
El intervalo de integración de la demanda es configurable desde el menú del equipo hasta un máximo de 60 minutos.
Umbrales de Sub-rango y Sobre-rango en el Secundario
Los umbrales siguientes están referidos al valor secundario del contador, es decir, sin aplicar la relación del transformador de intensidad. Para obtener el valor primario debe multiplicarse por la relación configurada.
| Magnitud | Umbral inferior | Umbral superior |
|---|---|---|
| Tensión fase-neutro | Menor de 30 V | Mayor de 305 V |
| Tensión entre fases | Menor de 30 V | Mayor de 530 V |
| Intensidad | Menor de 0,004 A | Mayor de 6 A |
| Potencia fase-neutro | Menor de 1 W, var o VA | Mayor de 1830 W, var o VA |
| Potencia entre fases | Menor de 1 W, var o VA | Mayor de 3180 W, var o VA |
Con una relación de transformación de 10, por ejemplo, el sub-rango de intensidad pasa a 0,04 A y el sobre-rango a 60 A en el primario.
Puesta en Servicio y Condiciones de Referencia
Configuración inicial
- Selección del sistema de medida entre monofásico de dos hilos, monofásico de tres hilos, trifásico de tres hilos y trifásico de cuatro hilos.
- Programación de la relación del transformador de intensidad y del secundario elegido, 1 A o 5 A.
- Configuración de la dirección Modbus, la velocidad, la paridad y los bits de parada desde el menú protegido por contraseña.
Condiciones de referencia de precisión
- Temperatura ambiente de 23 °C con tolerancia de más menos 1 °C.
- Frecuencia de entrada de 50 o 60 Hz con tolerancia del 2 %.
- Onda de entrada senoidal con factor de distorsión inferior a 0,005.
Seguridad en la instalación
- El equipo requiere un fusible externo rápido de 1 A y 300 V CA en la línea de alimentación, según indica el fabricante.
- El secundario de un transformador de intensidad en carga nunca debe quedar en circuito abierto.
- El transformador de intensidad asociado debe cumplir los requisitos de doble aislamiento y su conexión secundaria debe quedar puesta a tierra.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo con inversores Deye
- Lectura del punto de conexión a red para la regulación del vertido en instalaciones de autoconsumo monofásicas y trifásicas.
- Instalaciones con acometidas de intensidad elevada, donde la medida indirecta con transformadores evita el paso del conductor de potencia por el contador.
- Plantas en las que se necesita el balance de energía importada y exportada de forma separada.
Supervisión energética de instalaciones
- Submedida de líneas, cuadros o procesos dentro de una nave industrial mediante RS485 Modbus RTU.
- Integración en sistemas de gestión energética que consultan el contador como esclavo Modbus.
- Registro de demanda máxima de intensidad y de potencia para el análisis de la contratación eléctrica.
Calidad de suministro y diagnóstico
- Medida de distorsión armónica total de tensión e intensidad hasta el armónico 31.
- Detección de desequilibrios entre fases en sistemas trifásicos de cuatro hilos mediante la lectura de intensidad de neutro.
- Comprobación del factor de potencia por fase y del conjunto de la instalación.
Normas de Referencia y Clases de Precisión
Precisión de energía
- IEC 62053-21 - Clase 1 en la medida de energía activa
- IEC 62053-23 - Clase 2 en la medida de energía reactiva
Ensayos mecánicos
- IEC 60068-2-6 - Ensayo de vibración de 10 a 50 Hz con 2 g
- Resistencia al choque - 30 g aplicados en tres planos
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de referencias compatibles, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL DEYE
Vatímetro Eastron SDM630MCT de medida indirecta para inversores Deye
Referencia: ELE0795 | Contador de energía en carril DIN
Medida indirecta con transformadores de intensidad, lectura bidireccional de energía y comunicación RS485 Modbus RTU para instalaciones monofásicas y trifásicas.
