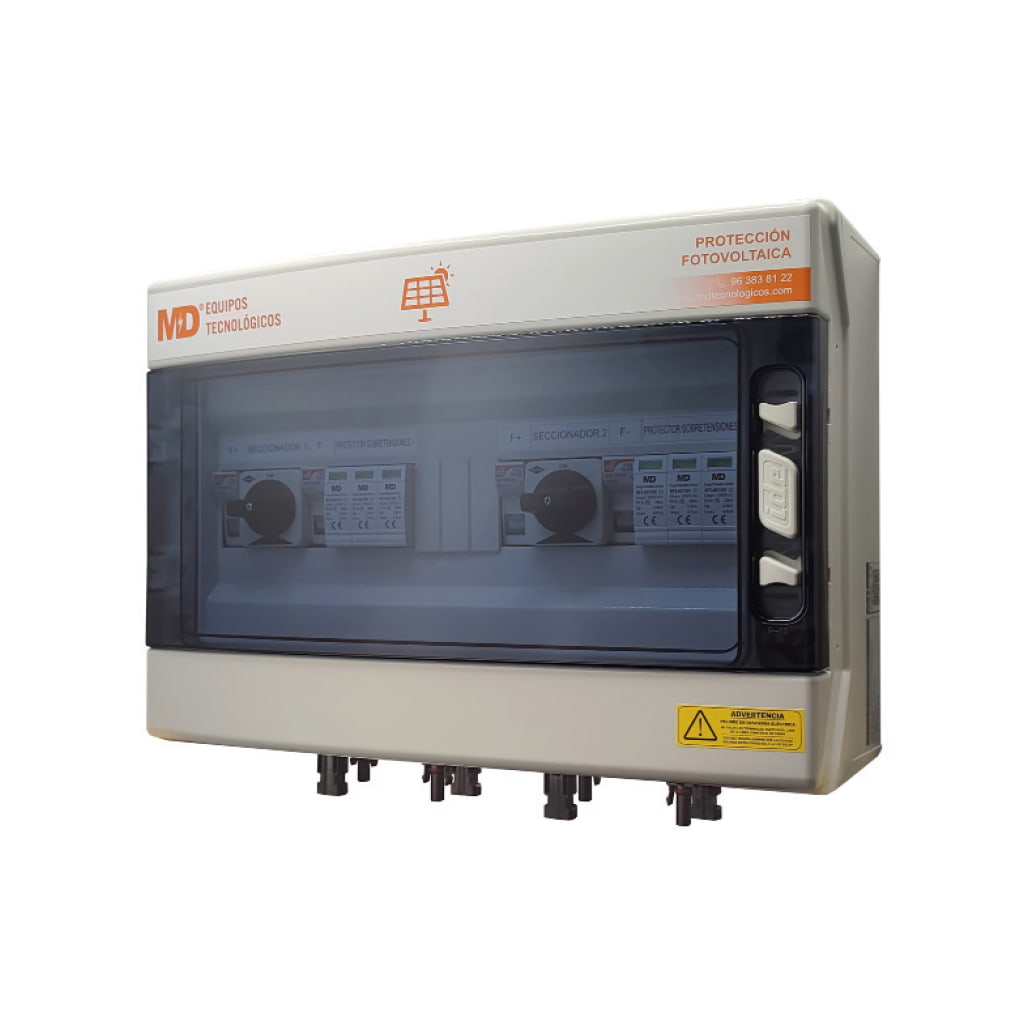

MD SPF DC 9/9-40 (722) Cuadro de protección fotovoltaica | Armario mural de ABS de 700x500x245mm

MD SPF DC 9/9-40 (722) Cuadro de protección fotovoltaica | Armario mural de ABS de 700x500x245mm

[ELE1034] MD SPF DC 9/9-40 (722) Cuadro de protección fotovoltaica | Armario mural de ABS de 700x500x245mm

https://b2b.technosun.com/web/image/product.template/59827/image_1920?unique=1aa327d

Cuadro de protección fotovoltaico para 9 entradas + 9 salidas. Con protección de sobretensiones por string de 40kA/1000Vcc, con autmáticos de continua de 4p 25A 1000vdc montado en armario mural de ABS de 700x500x245mm IP65 con puerta opaca y con prensaestopas.

No disponible en este momento para su venta.

  • Marca

Esta combinación no existe.

Contáctenos
📕 Descarga de documentación

Términos y condiciones de venta

Nombre mostrado: [ELE1034] MD SPF DC 9/9-40 (722) Cuadro de protección fotovoltaica | Armario mural de ABS de 700x500x245mm

Cuadro de Protección Fotovoltaica MD SPF 9/9-40/1000/25 (722)

Caja combinadora de continua para 9 strings con protección frente a sobretensiones y sobreintensidades hasta 1000 VDC

Cuadro modular de la serie SPF de MD diseñado para proteger el lado de continua de las instalaciones fotovoltaicas de autoconsumo frente a sobrecorrientes y sobretensiones generadas por impactos de rayo. Integra magnetotérmicos de continua y descargadores de sobretensión Tipo 1+2 por cada string, alojados en un armario mural de ABS con grado de protección IP65.

SKU

ELE1034

Configuración

9 entradas / 9 salidas

Tensión Máxima

1000 VDC

Protección

IP65

Especificaciones Técnicas Detalladas

  • Número de strings de entrada: 9
  • Número de salidas: 9
  • Máxima tensión VDC: 1000 VDC
  • Automático de continua: MCB DC 4 polos, 1000 VDC, In = 25 A, Icu = 10 kA
  • Acceso de cableado: Prensaestopas
  • Modelo de descargador: BF3-40/1000
  • Tipo de protección (EN 50539-11): Tipo 1+2
  • Tensión máxima de operación continua (Ucpv): 1060 VDC
  • Corriente máxima de descarga (8/20) Imax: 40 kA
  • Nivel de protección (Up): 3,6 kV
  • Corriente de impulso (Iimp): 6,25 kA por descargador
  • Material de la envolvente: ABS
  • Grado de protección IP: IP65
  • Categoría de localización: Interior y exterior bajo techo
  • Temperatura de trabajo: -25 ºC a +40 ºC
  • Dimensiones (Alto x Ancho x Profundo): 700 x 500 x 245 mm
  • Peso: 25 kg
  • Par de apriete: 2,5 Nm

Datos de Rendimiento

Límites Operacionales

  • Tensión de campo fotovoltaica admisible hasta 1000 VDC
  • Tensión máxima de operación continua del descargador de 1060 VDC
  • Rango de temperatura de servicio de -25 ºC a +40 ºC

Capacidad de Descarga

  • Corriente máxima de descarga Imax de 40 kA por string
  • Nivel de protección Up de 3,6 kV frente a sobretensiones transitorias
  • Poder de corte Icu de 10 kA en el seccionamiento de continua

Aplicaciones Detalladas y Casos de Uso

chevron_right Instalaciones de Autoconsumo
  • Protección del lado de continua en instalaciones conectadas a la red de consumo interior
  • Sistemas con conexión física a la red de transporte o distribución
chevron_right Generadores con Múltiples Strings
  • Concentración de hasta 9 cadenas fotovoltaicas antes del inversor
  • Protección frente a sobretensiones de origen atmosférico por cada string
chevron_right Montaje a la Intemperie
  • Instalación mural en cubiertas, fachadas y cuartos técnicos
  • Apto para interior y exterior bajo techo gracias al grado IP65

Certificaciones y Características Constructivas

Normativa de Protección

  • check EN 50539-11 - Descargadores de sobretensión Tipo 1+2 para fotovoltaica
  • check Imax 40 kA - Capacidad de descarga frente a impactos de rayo

Envolvente y Seccionamiento

  • check Armario ABS IP65 - Apto para interior y exterior bajo techo
  • check MCB DC 4P 1000 VDC 25 A - Seccionamiento seguro del campo fotovoltaico
