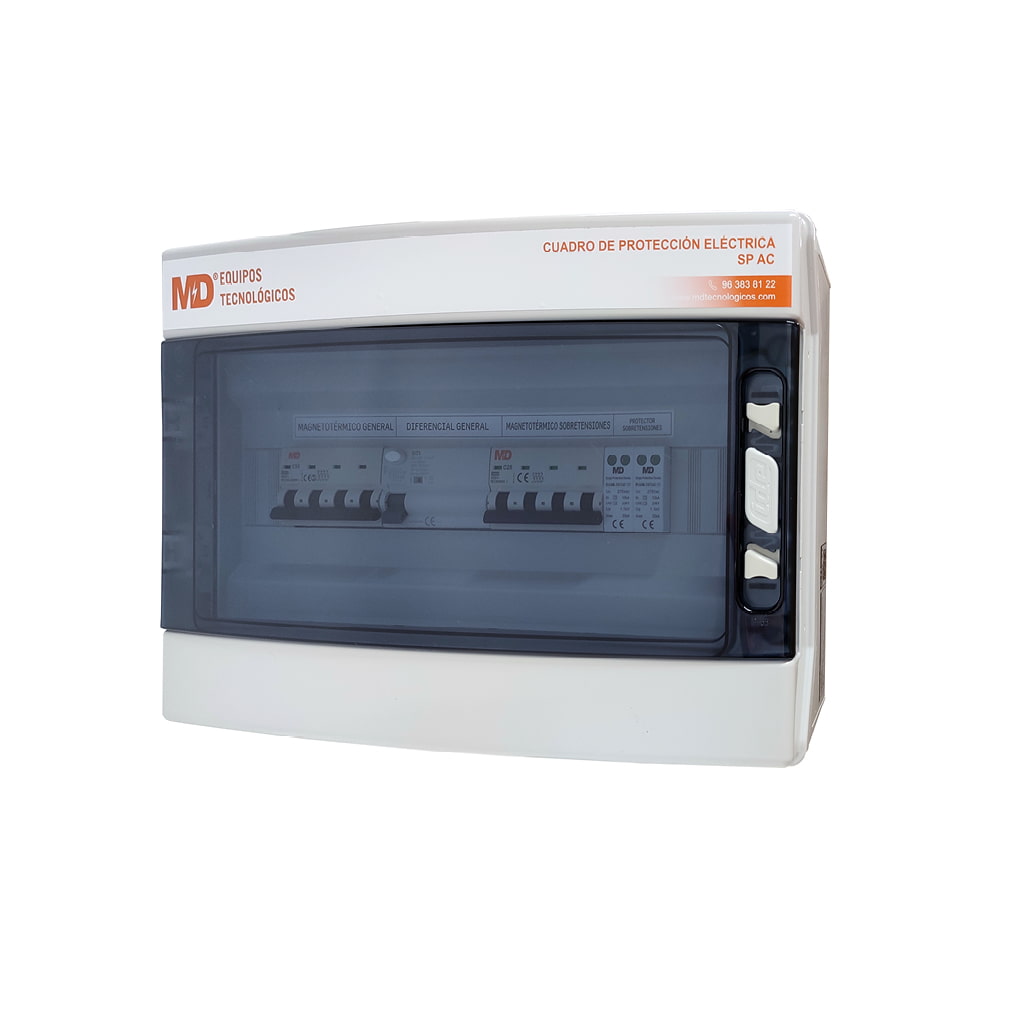

MD SPAC 4-50 Cuadro de protección fotovoltaica
[ELE1037] MD SPAC 4-50 Cuadro de protección fotovoltaica
Cuadro de protección para corriente alterna. Cuadro de 18 módulos en ABS IP65 compuesto de Diferencial clase A 4P 63A 300mA + Magnetotérmico 4P 50A+Protección contra sobretensiones. Montado y Precableado
Nombre mostrado:
[ELE1037] MD SPAC 4-50 Cuadro de protección fotovoltaica
Especificaciones Técnicas Detalladas
- Diferencial: Clase A, 4 polos, 63 A, 300 mA
- Magnetotérmico: 4 polos, 50 A
- Protección contra sobretensiones: Integrada en el lado de alterna
- Suministro: Montado y precableado
- Lado de instalación: Corriente alterna (salida del inversor hacia red o consumo)
- Configuración: Tetrapolar (sistemas trifásicos)
- Sensibilidad del diferencial: 300 mA
- Intensidad del diferencial: 63 A
- Material de la envolvente: ABS
- Capacidad de la envolvente: 18 módulos DIN
- Grado de protección IP: IP65
- Serie: SPAC
Datos de Rendimiento
Protecciones Integradas
- Diferencial clase A de 63 A y 300 mA frente a corrientes de fuga
- Magnetotérmico tetrapolar de 50 A frente a sobreintensidades
- Descargador de sobretensiones en el lado de alterna
Facilidad de Instalación
- Cuadro suministrado montado y precableado de fábrica
- Envolvente de ABS con grado IP65 para montaje mural
- Capacidad de 18 módulos para una distribución ordenada del aparellaje
Aplicaciones Detalladas y Casos de Uso
Protección del Lado de Alterna
- Protección de la salida de alterna del inversor en instalaciones fotovoltaicas
- Sistemas trifásicos de autoconsumo conectados a red
Instalación Mural
- Montaje en cuadros técnicos y cuartos de instalación
- Reducción del tiempo de puesta en marcha gracias al precableado de fábrica
Características Constructivas
Protección Eléctrica
- Diferencial clase A 4P 63 A 300 mA - Protección frente a corrientes de fuga
- Magnetotérmico 4P 50 A - Protección frente a sobrecargas y cortocircuitos
- Protección de sobretensiones - Defensa frente a transitorios en alterna
Envolvente
- Caja de ABS de 18 módulos - Material aislante resistente a la corrosión
- Grado IP65 - Protección frente a polvo y agua proyectada
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cuadro de Protección de Corriente Alterna MD SPAC 4-50
Referencia: ELE1037 | Cuadro de protección de alterna
La solución definitiva para la protección del lado de alterna en instalaciones fotovoltaicas que demandan máxima fiabilidad y una instalación rápida y precableada.
| Marca | MD Equipos Tecnológicos |
