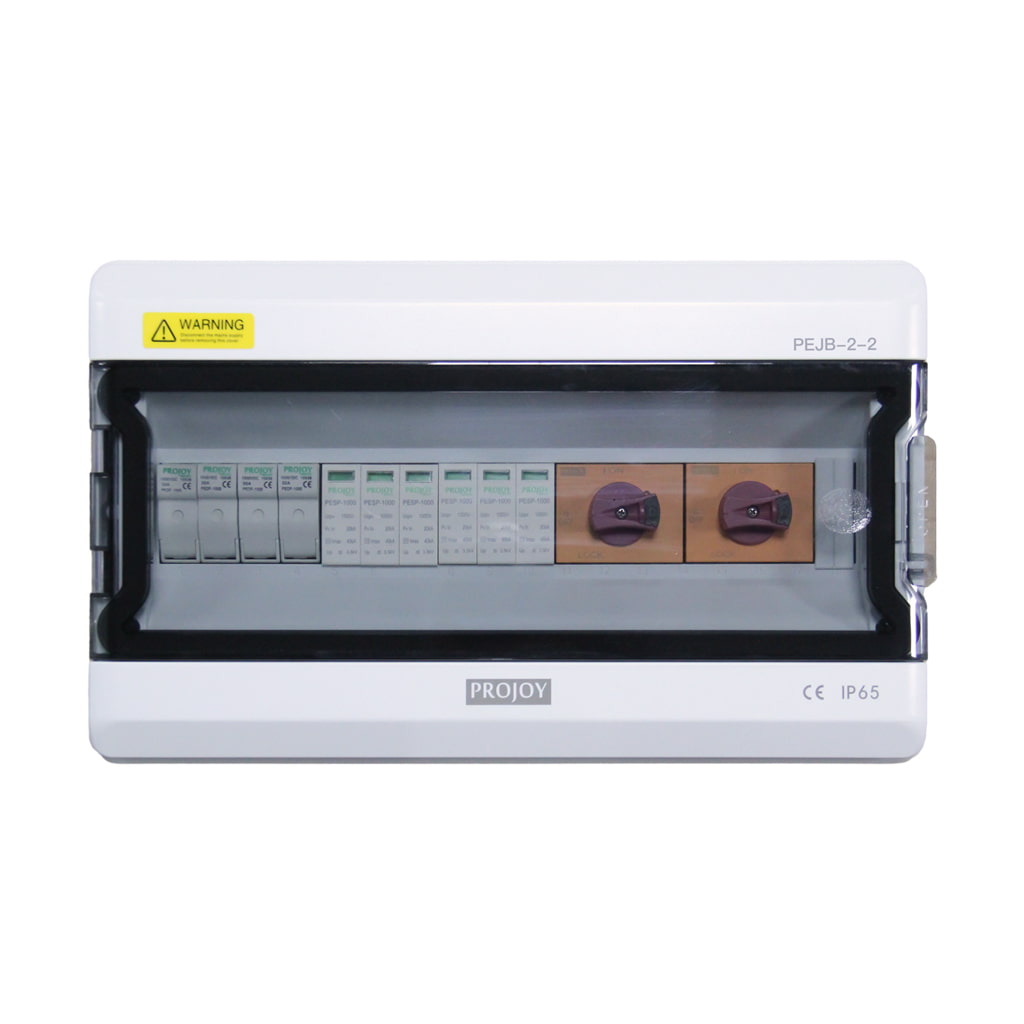

Caja de protecciones fotovoltaica Projoy PEJB-2-2 de 2 entradas y 2 salidas 1000 V CC

Envolvente de policarbonato IP65 e IK08 con fusibles, descargador de sobretensiones tipo 2 y elemento de corte en continua

La PEJB-2-2 es una caja de conexiones de continua (DC Junction Box) de la gama de envolventes estancas de Projoy Electric, preparada para recibir dos ramas de módulos fotovoltaicos y entregar dos salidas hacia el inversor. Concentra en una sola envolvente el fusible de rama, el descargador de sobretensiones y el elemento de corte en continua.

La envolvente está fabricada en policarbonato, con tapa transparente, marco frontal y cubeta inferior en material nuevo. El conjunto declara grado de protección IP65 y resistencia al impacto IK08, con juntas de estanquidad en tapa y cubeta y tornillos imperdibles en el marco frontal. El bloque de bornes supera el ensayo del hilo incandescente a 960 °C.

Esta referencia corresponde a la configuración de 2 entradas y 2 salidas, con envolvente de 18 módulos y dimensiones de 386 x 230 x 120 mm. Es un cuadro de protección de campo, montado en pared entre el generador fotovoltaico y el inversor.

SKU

ELE1103

Configuración

2 entradas / 2 salidas

Tensión máxima por rama

1000 V CC

Protección

IP65 / IK08

Especificaciones Técnicas Detalladas

Valores de la columna PEJB-2-2 de la ficha técnica Exposed Waterproof Distribution Box de Projoy Electric.

Parámetro Valor
Número de ramas de entrada 2 ramas
Número de ramas de salida 2 ramas
Tensión máxima de trabajo en salida por rama 1000 V
Corriente máxima de trabajo en salida por rama 15 A
Sección declarada del cable de entrada en continua 10 AWG
Sección declarada del cable de salida en continua 10 AWG
Método de conexión de entrada y salida Prensaestopas estanco de serie, conector MC4 como opción
Parámetro Valor
Material Policarbonato PC
Grado de protección IP65
Resistencia al impacto IK08
Dimensiones de la caja 386 x 230 x 120 mm, formato de 18 módulos
Método de instalación Montaje mural
Marco frontal Tornillos imperdibles que no se pierden al aflojar el marco
Tapa Tapa transparente con junta de estanquidad y tornillos sobre la junta
Cierre Espacio reservado para candado antirrobo
Bloque de bornes Supera el ensayo del hilo incandescente a 960 °C
Separadores de circuito Deflectores laterales desmontables en el marco frontal
Zona de rotulación Espacio reservado en el marco frontal para etiquetas funcionales

Características declaradas por el fabricante para los elementos de protección alojados en las cajas PEJB.

Elemento Característica Valor
Fusible de continua Tensión nominal de empleo Ue 1000 V
Fusible de continua Corriente nominal de empleo Ie 15 A
Fusible de continua Tamaño del cartucho 10 x 38 mm
Fusible de continua Certificación declarada CE
Descargador de sobretensiones Tensión máxima de servicio permanente Ucpv 1000 V
Descargador de sobretensiones Corriente máxima de descarga Imax 40 kA
Descargador de sobretensiones Estructura 3 polos
Descargador de sobretensiones Categoría de uso Tipo 2 de serie, tipo 1 más tipo 2 como opción
Descargador de sobretensiones Certificaciones declaradas TÜV, CE y CB
Corte en continua, ejecución con seccionador Tensión nominal de aislamiento Ui 1500 V
Corte en continua, ejecución con seccionador Tensión nominal de empleo Ue 1000 V
Corte en continua, ejecución con seccionador Corriente nominal de empleo Ie 32 A con una rama de entrada, 16 A con dos ramas
Corte en continua, ejecución con seccionador Norma de referencia IEC/EN 60947-3
Corte en continua, ejecución con seccionador Certificaciones declaradas TÜV, CE y CB
Corte en continua, ejecución con magnetotérmico Tensión nominal de aislamiento Ui 1200 V
Corte en continua, ejecución con magnetotérmico Tensión nominal de empleo Ue 1000 V
Corte en continua, ejecución con magnetotérmico Corriente nominal de empleo Ie 63 A
Corte en continua, ejecución con magnetotérmico Norma de referencia IEC/EN 60947-2
Corte en continua, ejecución con magnetotérmico Certificaciones declaradas TÜV, CE, CB y SAA

La ficha técnica del fabricante recoge las dos ejecuciones del elemento de corte en continua para la gama PEJB. Conviene confirmar la ejecución concreta con el servicio técnico antes de fijar las protecciones aguas arriba.

Parámetro Valor
Temperatura de funcionamiento -20 °C a 60 °C
Humedad 99 %
Altitud 2.000 m
Emplazamiento Interior y exterior, gracias a la envolvente estanca y resistente a la corrosión

Posición de esta referencia dentro de la familia de cajas de continua del fabricante.

Modelo Entradas Salidas Tensión máx. por rama Corriente máx. por rama Envolvente
PEJB-1-1 1 rama 1 rama 1000 V 15 A 219 x 200 x 100 mm (9 módulos)
PEJB-2-1 2 ramas 1 rama 1000 V 30 A 296 x 230 x 120 mm (13 módulos)
PEJB-2-2 (esta referencia) 2 ramas 2 ramas 1000 V 15 A 386 x 230 x 120 mm (18 módulos)
PEJB-4-2 4 ramas 2 ramas 1000 V 30 A 296 x 390 x 130 mm (26 módulos)
PEJB-3-1 3 ramas 1 rama 1000 V 45 A 386 x 230 x 120 mm (18 módulos)
PEJB-6-2 6 ramas 2 ramas 1000 V 45 A 296 x 550 x 130 mm (39 módulos)

Datos de Servicio y Límites Operacionales

Límites eléctricos

  • Tensión máxima de trabajo en salida de 1000 V por rama.
  • Corriente máxima de trabajo en salida de 15 A por rama.
  • Fusible de rama de 15 A y 1000 V en cartucho de 10 x 38 mm.
  • Descargador de sobretensiones con Ucpv de 1000 V e Imax de 40 kA.

Robustez de la envolvente

  • Policarbonato con grado de protección IP65 y resistencia al impacto IK08.
  • Doble barrera de estanquidad: junta perimetral y tornillos apretados sobre la propia junta.
  • Bloque de bornes verificado con el ensayo del hilo incandescente a 960 °C.

Condiciones ambientales

  • Servicio entre -20 °C y 60 °C.
  • Humedad admisible hasta el 99 %.
  • Altitud de trabajo hasta 2.000 m.

Aplicaciones Detalladas y Casos de Uso

chevron_rightCuadro de campo en instalaciones fotovoltaicas
  • Agrupación de dos ramas de módulos con fusible individual antes de la entrada al inversor.
  • Punto de corte accesible en continua para las labores de mantenimiento del generador.
  • Protección contra sobretensiones de origen atmosférico o de maniobra en el lado de continua.
chevron_rightInstalaciones a la intemperie
  • Montaje mural en cubierta, fachada o estructura, con envolvente IP65 e IK08.
  • Emplazamientos con humedad elevada, hasta el 99 % declarado por el fabricante.
  • Instalaciones situadas hasta 2.000 m de altitud.
chevron_rightExplotación y mantenimiento
  • Verificación del estado de las protecciones a través de la tapa transparente.
  • Rotulación de circuitos en el espacio reservado del marco frontal.
  • Preparación para candado antirrobo en instalaciones sin vigilancia permanente.
  • Deflectores laterales desmontables para separar y ordenar los circuitos internos.

Normativa y Certificaciones Declaradas

Elementos de corte y protección

  • checkIEC/EN 60947-3 - norma de referencia declarada para la ejecución con seccionador de continua
  • checkIEC/EN 60947-2 - norma de referencia declarada para la ejecución con interruptor magnetotérmico
  • checkTÜV, CE y CB - certificaciones declaradas para el elemento de corte y para el descargador de sobretensiones
  • checkCE - certificación declarada para el fusible de continua

Envolvente y materiales

  • checkIP65 - grado de protección declarado del conjunto de la envolvente
  • checkIK08 - grado de resistencia al impacto declarado
  • checkEnsayo de hilo incandescente a 960 °C - superado por el bloque de bornes según la ficha del fabricante

Notas de Instalación

La entrada y la salida se realizan de serie mediante prensaestopas estanco. El fabricante ofrece como opción la ejecución con conectores MC4, y advierte de que los prensaestopas se suministran sin montar por defecto para evitar daños durante el transporte.

La ficha técnica declara cable de 10 AWG tanto en entrada como en salida de continua, conforme a UL 10269 para 105 °C y 1000 V. La sección definitiva debe verificarse con la corriente de la rama y la longitud del tramo en cada proyecto.

La caja es de montaje mural. Conviene situarla en un punto accesible del recorrido entre el generador fotovoltaico y el inversor, de forma que el elemento de corte en continua quede operable durante los trabajos de mantenimiento.
