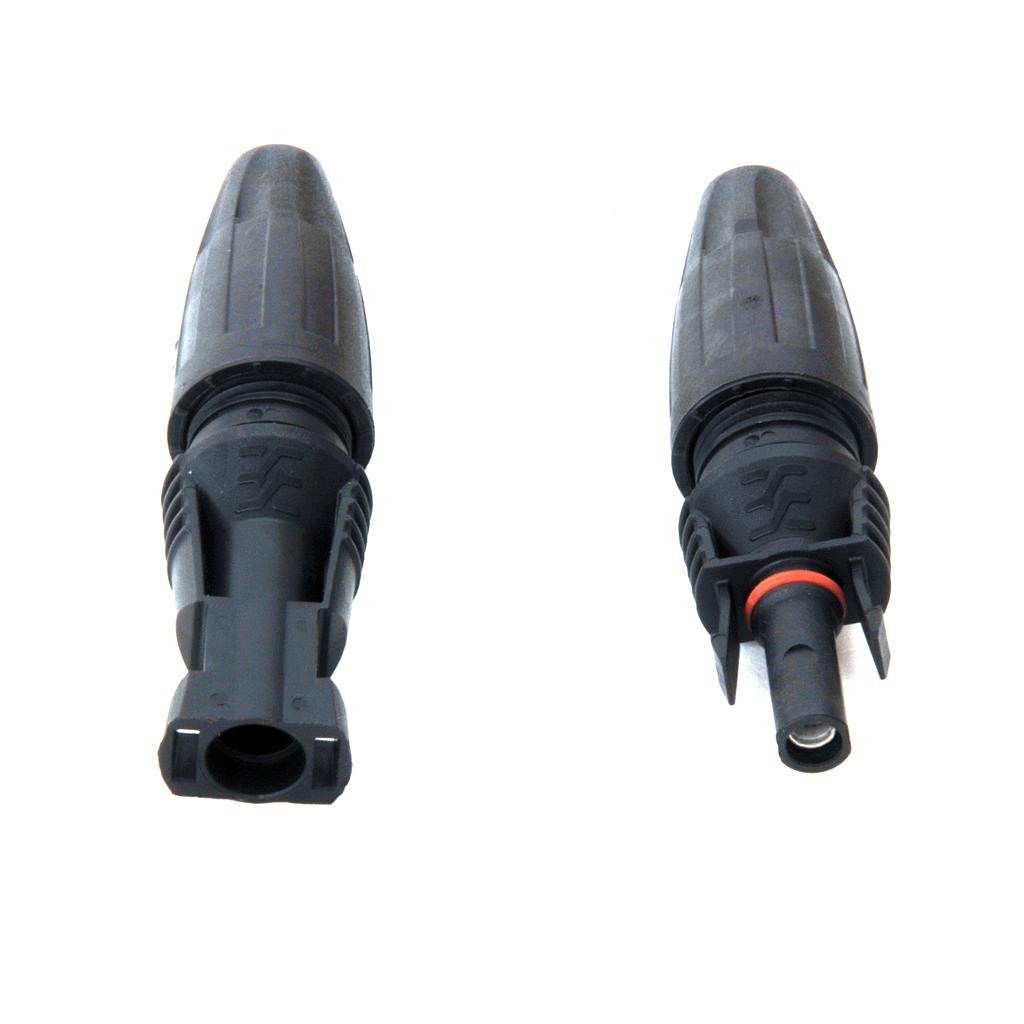

Pareja de conectores solares Weidmüller PV-Stick (macho + hembra)
Sistema de conexión: PUSH IN sin herramientas | Corriente/tensión: 30 A, 1000 V CC
Sección de cable: 4-6 mm² | Protección IP65 (acoplado) | Homologación TÜV según DIN EN 50521

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [ELE184] Pareja de 2 conectores solares Weidmüller macho y hembra 4-6mm sin herramientas - Weidmuller

    Pareja de conectores solares Weidmüller PV-Stick macho y hembra de 4 a 6 mm² sin herramientas

    Juego de dos conectores fotovoltaicos con tecnología PUSH IN, 30 A y 1000 V CC, homologados TÜV según DIN EN 50521

    Esta referencia agrupa los dos conectores de la serie Weidmüller PV-Stick: el conector macho PV-STICK- y el conector hembra PV-STICK+, que el fabricante suministra conjuntamente bajo la referencia de pedido 1422030000. Con la pareja completa se resuelve una unión de cable solar en ambos extremos.

    El sistema de conexión PUSH IN sustituye el contacto de crimpar por una conexión por resorte: el conductor se inserta a presión y queda retenido mecánicamente, de forma que el montaje se completa sin utillaje de crimpado. El fabricante cifra el ahorro de tiempo de instalación en hasta un 50 % y señala la eliminación de los errores de ejecución propios del crimpado.

    Ambos conectores admiten conductores de 4 mm² y 6 mm² con un diámetro exterior de cable de 5,5 mm a 7,5 mm, trabajan a 30 A y 1000 V CC y están homologados por TÜV conforme a DIN EN 50521:2009. El artículo se comercializa como compatible con el estándar de conexión tipo MC4.

    SKU

    ELE184

    Contenido

    1 conector macho y 1 conector hembra

    Corriente / tensión

    30 A y 1000 V CC

    Sección de cable

    4 mm² y 6 mm²

    Especificaciones Técnicas Detalladas

    Elementos suministrados

    Conector macho1 unidad PV-STICK-
    Conector hembra1 unidad PV-STICK+
    Referencia de pedido del juego1422030000

    Valores eléctricos y de conexión

    Corriente nominal30 A
    Tensión nominal1000 V CC
    Sección de cable admisible4 mm² y 6 mm²
    Diámetro exterior del cable5,5 mm a 7,5 mm
    Cable según norma2PfG1169/08.07
    Sistema de conexiónPUSH IN, conexión por resorte

    Entorno de servicio y homologación

    Temperatura de servicio continuo-40 °C a +85 °C
    Grado de protección conectadoIP65
    Grado de protección desconectadoIP2x
    Grado de poluciónII
    HomologaciónTÜV según DIN EN 50521:2009

    Referencias individuales de la serie

    PV-STICK+ VPE10 / VPE50 / VPE200conector hembra, referencias 1303450000, 1303460000 y 1303470000
    PV-STICK- VPE10 / VPE50 / VPE200conector macho, referencias 1303490000, 1303500000 y 1303510000

    Accesorios de la serie PV-Stick

    Tapón universal antipolvoválido para carcasas macho y hembra, referencia 1254870000
    Clip de seguridadevita la apertura involuntaria, referencia 1328150000
    Herramienta de corte KT 8referencia 9002650000
    Alicate pelacables Multi-Stripaxreferencia 1190490000

    Datos de Operación y Montaje

    Límites eléctricos

    • Corriente nominal de 30 A y tensión nominal de 1000 V CC.
    • Grado de polución II según la norma de aplicación.
    • Homologación TÜV conforme a DIN EN 50521:2009.
    • Sistema de conexión PUSH IN por resorte, sin contactos de crimpar.

    Cable admisible

    • Secciones de conductor de 4 mm² y 6 mm².
    • Diámetro exterior del cable de 5,5 mm a 7,5 mm.
    • Cable fotovoltaico conforme a la especificación 2PfG1169/08.07.
    • El pelado del conductor se realiza con alicates de pelar convencionales.

    Comportamiento ambiental

    • Temperatura de servicio continuo de -40 °C a +85 °C.
    • Grado de protección IP65 con los conectores acoplados.
    • Grado de protección IP2x con el conector desacoplado.
    • Carcasa ergonómica manipulable con guantes y a baja temperatura.
    • La pareja de conectores resuelve la unión completa entre dos tramos de cable solar.

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Conexionado de strings fotovoltaicos
    • Terminación de cable solar de 4 mm² o 6 mm² en la conexión entre módulos y caja de strings.
    • Montaje en cubierta sin necesidad de utillaje de crimpado, lo que reduce el tiempo de trabajo en altura.
    • Corriente nominal de 30 A, holgada para las corrientes habituales de string en módulos actuales.
    • Tensión nominal de 1000 V CC para strings de instalaciones residenciales y comerciales.
    chevron_right Prolongaciones y reparaciones en obra
    • Confección de latiguillos y prolongaciones a medida directamente en el emplazamiento.
    • Sustitución de conectores dañados por impacto, roedores o envejecimiento.
    • El sistema PUSH IN evita los errores de crimpado asociados al utillaje mal calibrado o desgastado.
    • Rango de diámetro exterior de 5,5 mm a 7,5 mm compatible con los cables solares de uso común.
    chevron_right Instalaciones a la intemperie
    • Grado de protección IP65 en estado acoplado para montaje en exterior.
    • Temperatura de servicio continuo de -40 °C a +85 °C.
    • Diseño ergonómico que facilita el acoplamiento con guantes y con temperaturas bajas.
    • Homologación TÜV conforme a DIN EN 50521:2009.
    chevron_right Mantenimiento y ampliaciones
    • Reconfiguración de strings en tareas de mantenimiento correctivo o de repotenciación.
    • Almacenamiento de repuestos en el vehículo de servicio por su montaje rápido.
    • Trazabilidad mediante las referencias de pedido del fabricante indicadas en la ficha.
    • Compatibilidad de sección con el cableado ya instalado de 4 mm² o 6 mm².

    Certificaciones y Cumplimiento Normativo

    Normativa y homologación

    • checkDIN EN 50521:2009 - norma de conectores para sistemas fotovoltaicos
    • checkTÜV - homologación del organismo alemán de inspección técnica
    • checkIP65 / IP2x - grado de protección conectado y desconectado
    • checkGrado de polución II - clasificación de entorno según la norma de aplicación

    Reconocimientos de diseño

    • checkGerman Design Award - nominado en la edición de 2014
    • checkiF product design award - galardón obtenido en 2013
    • checkred dot design award - galardón de diseño de producto en 2013
