Caja combinadora con protec BHS-2/1 | 2 strings 1 salida | fuse15A | disyuntor 25A | 1.000V DC | BENY
[ELE263] Caja combinadora con protec BHS-2/1 | 2 strings 1 salida | fuse15A | disyuntor 25A | 1.000V DC | BENY

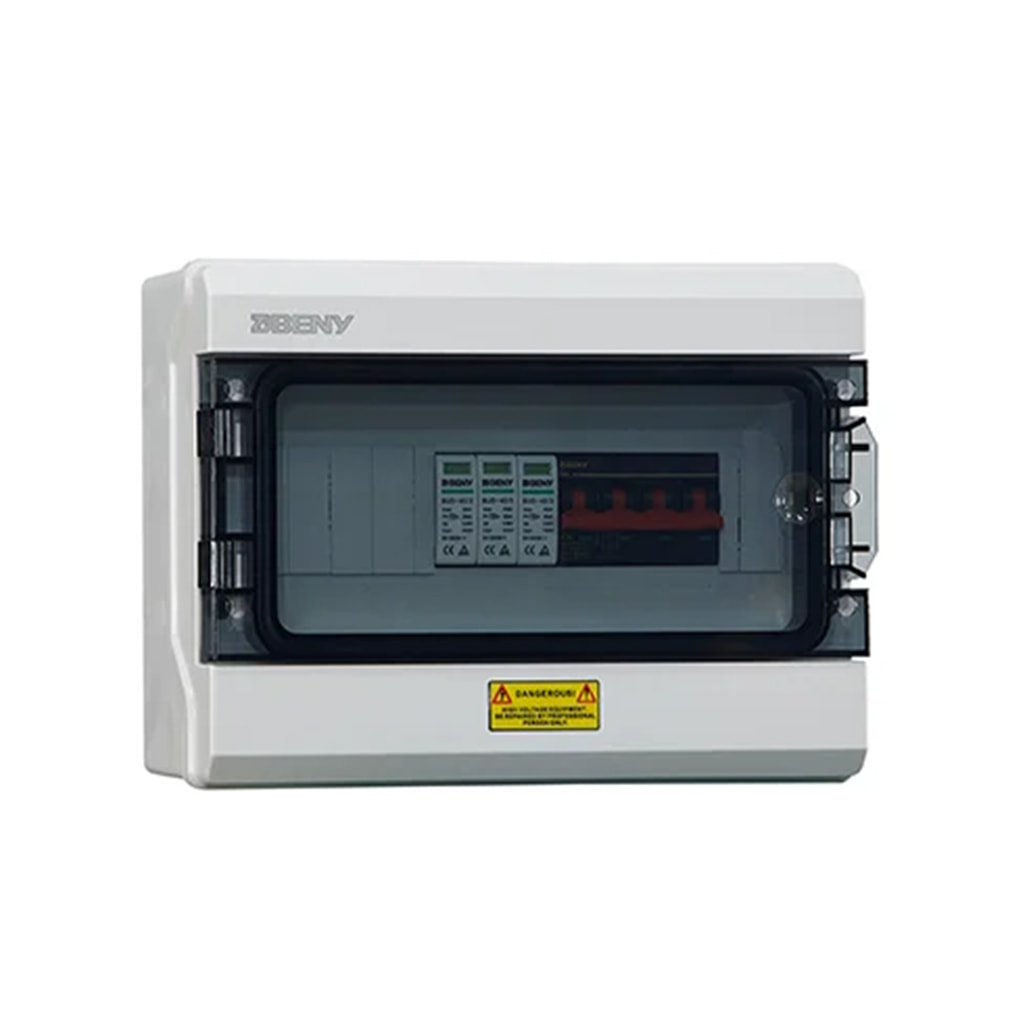

Caja de String Solar 2 entrada 1 salida La caja de String BHS-2/1 DC, para la protección de paneles de 2 strings. Con 2 entradas de paneles 1 string de salida al inversor. Portafusibles de 15A para positivo y negativo. Con protección de sobretensión tipo 2 SPD. Total 1000V 32A
📕 Descarga de documentación
Nombre mostrado:
[ELE263] Caja combinadora con protec BHS-2/1 | 2 strings 1 salida | fuse15A | disyuntor 25A | 1.000V DC | BENY
Código HS:
8543709099
Especificaciones Técnicas Detalladas
- Modelo: Beny BHS-2/1
- Número de strings de entrada: 2 entradas positivas y 2 entradas negativas
- Número de salidas: 1 salida combinada hacia el inversor
- Tensión máxima del sistema: 1000 V DC
- Corriente máxima por string: 15 A (protegida con fusible gPV 10×38 mm)
- Corriente máxima de salida: 25 A (seccionador DC rotativo integrado)
- Polaridad: positiva y negativa totalmente seccionables
- Tipo de conexión eléctrica: bornes de tornillo para cableado de entrada y salida
- Monitorización opcional: módulo de medición de corriente por string integrable
- Envolvente: Policarbonato + ABS de alta resistencia
- Color de la envolvente: gris claro industrial
- Grado de protección IP: IP65 (uso en exterior e interior)
- Resistencia UV: sí, apta para exposición solar prolongada
- Ventilación: filtro de aire con membrana GORE para evitar condensación
- Prensaestopas: entradas PG/M métricas para cables solares de string
- Dimensiones externas: 280 × 220 × 130 mm
- Peso aproximado: 3 kg
- Temperatura de operación: -25 °C a +60 °C
- Humedad relativa admisible: 5 % a 95 % sin condensación
- Montaje: mural en superficie, fijación mediante tornillería a pared
- Fusibles por string: 2 × 15 A 1000 V DC, formato 10×38 mm, curva gPV
- Portafusibles: seccionables bajo carga, 2 unidades por polaridad positiva
- Interruptor-seccionador DC de salida: 25 A 1000 V DC, mando rotativo exterior ON/OFF
- Poder de corte del seccionador: adecuado para desconexión segura del campo fotovoltaico
- Descargador de sobretensión (SPD): Tipo II, 1000 V DC, capacidad de descarga 40 kA
- Indicador visual de SPD: ventana de estado frontal para comprobación rápida
- Puesta a tierra: borne específico para conexión de masas y línea de tierra del SPD
- Seccionamiento total: permite aislar el campo fotovoltaico del inversor para mantenimiento
- Marcado CE: conforme a directivas europeas de seguridad eléctrica y compatibilidad electromagnética
- IEC 61439-1: conjuntos de aparamenta de baja tensión — requisitos generales
- IEC 61439-2: conjuntos de aparamenta de baja tensión — requisitos particulares para conjuntos para instalaciones fotovoltaicas
- EN 50539-11: descargadores de sobretensión de baja tensión para aplicaciones fotovoltaicas
- TÜV: certificación de producto emitida por TÜV Rheinland
- RoHS: cumplimiento de la directiva de restricción de sustancias peligrosas
- Grado de protección IP65: verificado frente a polvo y chorros de agua
Datos de Operación y Rangos Eléctricos
Límites Operacionales DC
- Tensión máxima del sistema: 1000 V DC en permanencia.
- Corriente nominal por string: 15 A, con fusible gPV 10×38 mm.
- Corriente nominal de salida: 25 A con seccionador DC.
- Temperatura de trabajo: -25 °C a +60 °C.
Capacidad de Protección
- SPD Tipo II con capacidad de descarga de 40 kA.
- Fusibles gPV seccionables individuales por string.
- Seccionador DC rotativo con enclavamiento frontal.
- Puesta a tierra integrada para masas y línea SPD.
Condiciones Ambientales
- Grado de protección IP65, apto exterior e interior.
- Resistencia UV para exposición solar directa.
- Humedad relativa: 5 % a 95 % sin condensación interna.
- Ventilación con membrana GORE antihumedad.
Diseño Mecánico y Conexión
- Envolvente PC + ABS gris claro de alta rigidez.
- Dimensiones 280 × 220 × 130 mm, peso ~3 kg.
- Prensaestopas PG/M métricos para cables solares.
- Bornes de tornillo para entrada y salida de potencia.
Aplicaciones Detalladas y Casos de Uso
Plantas Fotovoltaicas Residenciales de Dos Strings
- Punto de agrupamiento y protección entre el campo FV y el inversor híbrido o de red.
- Permite desconectar el campo fotovoltaico de forma segura para tareas de mantenimiento.
- Cumple con el REBT y con las guías técnicas de protección en el lado DC.
- Solución compacta para cubiertas con orientación este-oeste que combinan dos strings.
Instalaciones Comerciales Pequeñas y Autoconsumo
- Agrupación de dos strings en naves industriales, talleres y pequeños comercios.
- Protección centralizada frente a sobrecorrientes y sobretensiones transitorias.
- Integración sencilla con inversores string monofásicos y trifásicos.
- Facilita las inspecciones periódicas y el seccionamiento de la instalación.
Sistemas Aislados con Configuración Serie-Paralelo
- Combinación de varios strings en Off-Grid para cargar bancos de baterías a 48 V o 24 V.
- Adecuado para viviendas rurales, granjas, bombeo solar y electrificación remota.
- Compatible con reguladores MPPT y con inversores de aislada del mercado.
- Ofrece un punto único de corte DC antes del regulador o del inversor de baterías.
Cubiertas Industriales con Múltiples Strings
- Reunión de dos ramas FV en cubiertas con varias orientaciones o inclinaciones.
- Reduce el cableado hacia el inversor al concentrar la protección en un único punto.
- Combina muy bien con varios MPPT del inversor cuando se busca distribución de ramas.
- Apto para ampliaciones futuras, manteniendo la protección y el seccionamiento central.
Aplicaciones con Riesgo de Sobretensión por Rayos
- SPD Tipo II integrado que protege el inversor contra transitorios inducidos.
- Especialmente indicado en instalaciones en zonas con alta actividad eléctrica atmosférica.
- Reduce el riesgo de sustitución de placas base y variadores por picos de tensión.
- Indicador frontal del estado del SPD para comprobación visual en la puesta en servicio.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad Eléctrica
- IEC 61439-1 — requisitos generales para conjuntos de aparamenta de baja tensión.
- IEC 61439-2 — requisitos particulares para conjuntos de intemperie fotovoltaicos.
- Marcado CE — cumplimiento de directivas europeas de seguridad y compatibilidad electromagnética.
- Certificación TÜV — producto verificado por TÜV Rheinland.
Protección Ambiental y de Sobretensión
- EN 50539-11 — descargadores de sobretensión para aplicaciones fotovoltaicas.
- RoHS — restricción de sustancias peligrosas en equipos eléctricos y electrónicos.
- Grado IP65 — protección total frente a polvo y chorros de agua en cualquier dirección.
- Resistencia UV — envolvente apta para exposición solar prolongada sin degradación.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de protecciones, puesta en marcha y resolución de incidencias técnicas en campo.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL BENY
Caja Combinadora Beny BHS-2/1 — 1000 V DC
Referencia: ELE263 | Caja Combinadora DC — 2 Strings / 1 Salida
La solución definitiva para la protección y el seccionamiento del lado DC en aplicaciones fotovoltaicas que demandan máxima fiabilidad y seguridad eléctrica.
