Caja combinadora con protecciones BHS-4/1 DC | 4 strings | fusibles 15A | disyuntor 63A | 1.000V DC | BENY
[ELE264] Caja combinadora con protecciones BHS-4/1 DC | 4 strings | fusibles 15A | disyuntor 63A | 1.000V DC | BENY
Entrada: 4 Strings | Saida: 1 Strng | Tensión máxima: 1000V | Máxima corriente cortocircuito: 15A | Máxima corriente de salida: 63A
Material: Policarbonato/ABS | Protección IP65 | Resistencia a impactos: IK10 | Dimensiones 292x370x132mm | Sección de entrada : 2,5-16mm | Sección de salida: 2,5-16mm
Máxima corriente de descarga contra rayos: 40KA | Certificados: TUV, CE
Nombre mostrado:
[ELE264] Caja combinadora con protecciones BHS-4/1 DC | 4 strings | fusibles 15A | disyuntor 63A | 1.000V DC | BENY

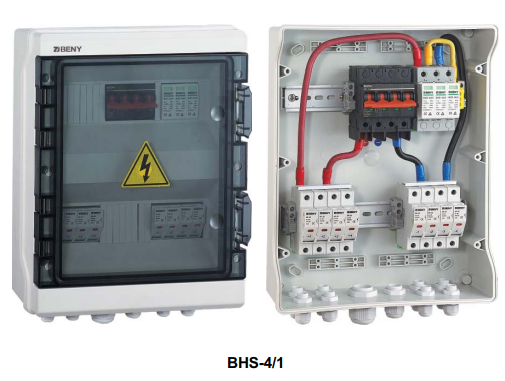

BHS-4/1
Caja combinadora de strings para sistema fotovoltaico.
![Imagen de Odoo y bloque de texto](/web/image/62885/beny-bhs-4-1.png?access_token=ed8a7ff0-274f-427e-9a88-0fc6f1ba1183)
Características generales
4 Entradas en contínua de un máximo de 15A cada una.
1 Salida en contínua de un máximo de 63A.
Tensión máxima del sistema: 1000V
Caja estanca combinadora BHS-4/1
Caja estanca combinadora BHS-4/1
TIpo de material: Policarbonato/ABS
Protección: IP65
Resistencia contra impactos: IK10
Dimensiones (AxLxP): 292x370x132mm
Sección de entrada: 2,5-16mm
Sección de salida: 2,5-16mm
Modelo: BX-26
TIpo de material: Policarbonato/ABS
Protección: IP65
Resistencia contra impactos: IK10
Dimensiones (AxLxP): 292x370x132mm
Sección de entrada: 2,5-16mm
Sección de salida: 2,5-16mm
Modelo: BX-26
Entorno
Rango de temperatura de trabajo: -20ºC a +60ºC
Humedad: 99%
Altitud máxima: 2000m
Lugar de instalación: Sobre pared.
Rango de temperatura de trabajo: -20ºC a +60ºC
Humedad: 99%
Altitud máxima: 2000m
Lugar de instalación: Sobre pared.
![Texto de Odoo y bloque de imagen](/web/image/62886/beny-bhs-4-1-r1.png?access_token=78c29855-7cf8-4a7c-ae0f-efc2756927d2)
![Imagen de Odoo y bloque de texto](/web/image/62887/beny-bhs-4-1-esquema.png?access_token=c7835c57-2bc9-47c5-90ad-dd7bad104a0b)
Esquema de conexión de la caja combinadora Beny BHS-4/1
Los fusibles son cerámicos y reemplazables.
Desconectador:
Tensión máxima: 1000V
Corriente máxima: 63A
Categoría: DC21B
Estándar de conformidad: IEC 60947-3
Certificados: CB, CE
Tensión máxima: 1000V
Corriente máxima: 63A
Categoría: DC21B
Estándar de conformidad: IEC 60947-3
Certificados: CB, CE
Portafusibles:
Tienen indicador LED
Tensión máxima: 1000V
Corriente máxima: 15A
Fusible: LITTEL 15A 10x38mm
Certificados: CB, CE, UL
Tienen indicador LED
Tensión máxima: 1000V
Corriente máxima: 15A
Fusible: LITTEL 15A 10x38mm
Certificados: CB, CE, UL
Protector contra rayos PRD:
Tensión máxima: 1000V
Estándar de conformidad: EN 50539 Type 2
Máxima corriente de descarga: 40KA
Certificados: TUV, C
