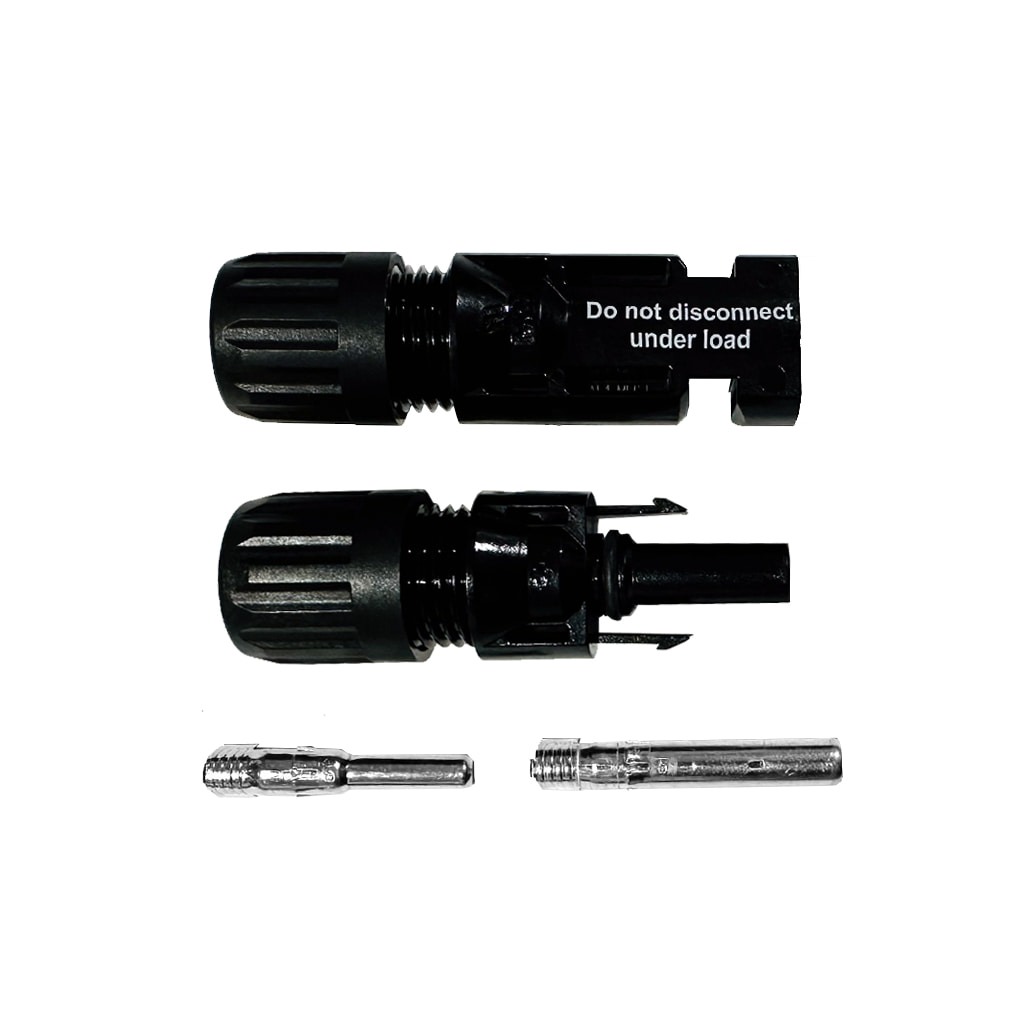

Pareja de conectores fotovoltaicos Elecsun tipo MC4
Tensión máxima del sistema: 1500 V | Sección de cable: 6 mm²
Suministro: 1 conector macho + 1 conector hembra | Compatible con estándar MC4
Nombre mostrado:
[ELE337] ELECSUN | Conectores FV H+M | 6mm | 1500V | Tipo MC4 | 1 pareja
Especificaciones Declaradas
Datos de conexión
| Tipo de conector | Fotovoltaico tipo MC4 |
| Sección de cable admitida | 6 mm² |
| Tensión máxima de sistema | 1500 V |
| Polaridad suministrada | Un conector macho y un conector hembra |
Presentación y marca
| Referencia Techno Sun | ELE337 |
| Marca | Elecsun |
| Contenido | 1 pareja completa |
| Serie de catálogo | Conectores |
Criterios de selección
| Unidad de consumo | Una pareja por cada punto de unión del cableado de string |
| Sección de proyecto | Instalaciones cableadas con conductor solar de 6 mm² |
| Tensión de la instalación | Instalaciones cuya tensión máxima de sistema alcanza los 1500 V |
| Formato alternativo de alto volumen | Referencia ELE210, pack de 100 parejas |
Datos de Aplicación y Montaje
Valores declarados
- Sección de cable de 6 mm².
- Tensión máxima de sistema de 1500 V.
- Conector de tipo MC4.
- Suministro de pareja completa de macho y hembra.
Buenas prácticas de montaje
- Emplear herramienta de crimpado adecuada a la sección de cable para asegurar un contacto homogéneo.
- Apretar el prensaestopas hasta el par indicado por el fabricante de la herramienta de montaje.
- Respetar la polaridad de macho y hembra en cada punto de unión del string.
- La buena práctica de instalación desaconseja acoplar conectores de fabricantes distintos en un mismo punto de unión.
Aplicaciones Detalladas y Casos de Uso
Trabajos puntuales de instalación
- Preparación de una prolongación o de un latiguillo con cable de 6 mm².
- Cierre de un tramo de string ejecutado a medida en obra.
- Formato unitario para el kit de herramientas del instalador.
Mantenimiento correctivo
- Reposición de un conector deteriorado en una instalación en servicio.
- Reparación del extremo de un cable dañado por causas mecánicas.
- Reconexión de un módulo tras su sustitución.
Instalaciones de 1500 V
- Puntos de unión en plantas cuya tensión máxima de sistema alcanza los 1500 V.
- Cableado de string con conductor solar de 6 mm².
- Uniones desmontables para tareas de verificación.
Presentaciones Disponibles de la Serie Conectores Elecsun
Referencias de la misma serie con otros formatos de suministro y polaridades, disponibles bajo referencia separada.
Piezas sueltas de 6 mm²
- ELE0011 — Conector macho, 6 mm², 1500 V, tipo MC4
- ELE0010 — Conector hembra, 6 mm², 1500 V, tipo MC4
Packs de 10 unidades
- ELE338 — Conector macho, 6 mm², 1500 V, tipo MC4, 10 unidades
- ELE339 — Conector hembra, 6 mm², 1500 V, tipo MC4, 10 unidades
Alto volumen
- ELE210 — Pack de 100 parejas, 2,5/4/6 mm², 1500 V, tipo MC4
Servicio Técnico Profesional Techno Sun
Asesoramiento en la selección de conector según la sección de cable proyectada, la tensión máxima de sistema de la instalación y el tipo de conector ya presente en los módulos.
Pareja de conectores fotovoltaicos Elecsun tipo MC4 de 6 mm²
Referencia: ELE337 | Conectores fotovoltaicos macho y hembra
Punto de unión completo para cableado de string de 6 mm² en instalaciones de hasta 1500 V.
