ELECSUN | Conector FV macho | 6mm | 1500V | Tipo MC4 | 10 unidades
[ELE338] ELECSUN | Conector FV macho | 6mm | 1500V | Tipo MC4 | 10 unidades

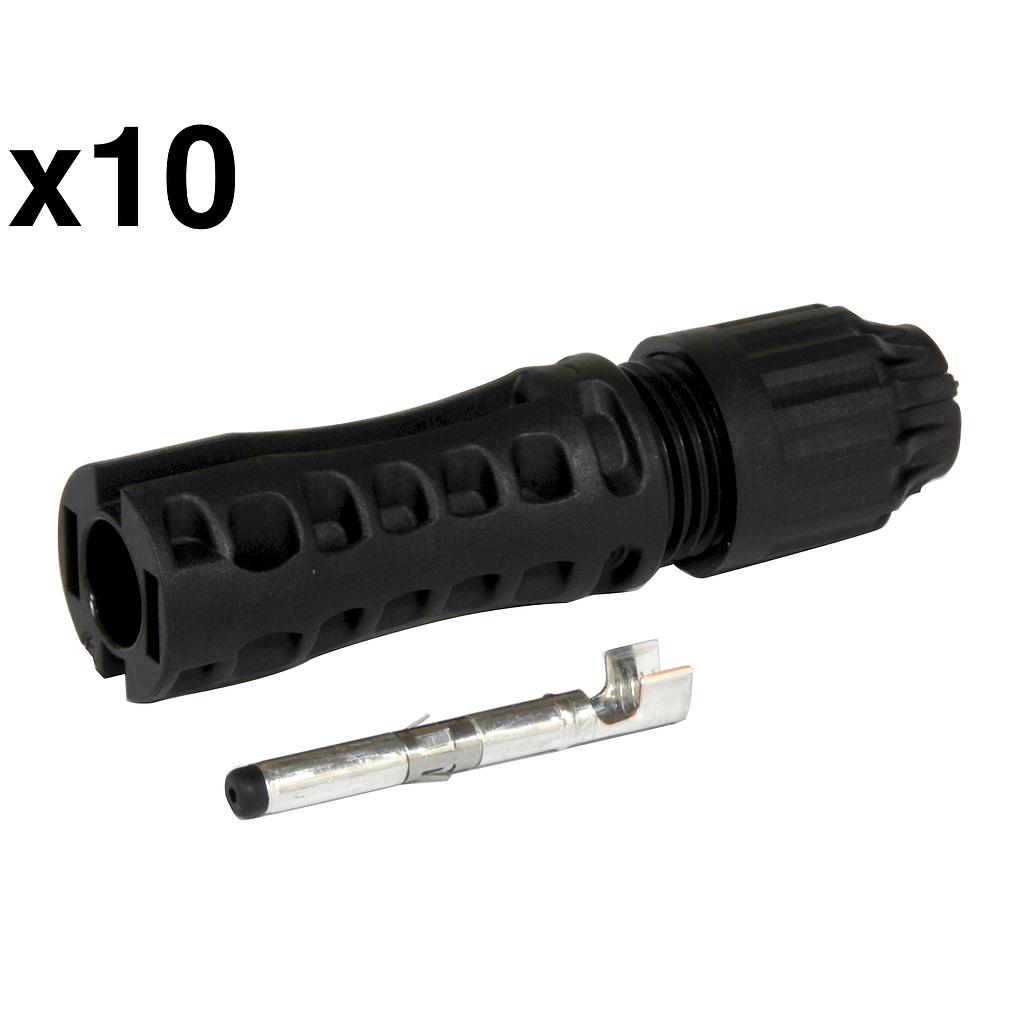

Conector fotovoltaico macho Elecsun ELE338, tipo MC4 - pack de 10 unidades
Sección de cable: 6 mm² | Tensión máxima: 1500 V | Polaridad: macho
Uso: cableado de string en instalaciones fotovoltaicas
Nombre mostrado:
[ELE338] ELECSUN | Conector FV macho | 6mm | 1500V | Tipo MC4 | 10 unidades
Especificaciones Declaradas
Datos de conexión
| Tipo de conector | Fotovoltaico tipo MC4 |
| Polaridad | Macho |
| Sección de cable admitida | 6 mm² |
| Tensión máxima de sistema | 1500 V |
Presentación y marca
| Referencia Techno Sun | ELE338 |
| Marca | Elecsun |
| Contenido | 10 conectores machos |
| Serie de catálogo | Conectores |
Criterios de selección
| Polaridad complementaria | Referencia ELE339, conector hembra de la misma sección y tensión |
| Formato de pareja | Referencia ELE337, una pareja de macho y hembra |
| Sección de proyecto | Instalaciones cableadas con conductor solar de 6 mm² |
| Tensión de la instalación | Instalaciones cuya tensión máxima de sistema alcanza los 1500 V |
Datos de Aplicación y Montaje
Valores declarados
- Polaridad macho.
- Sección de cable de 6 mm².
- Tensión máxima de sistema de 1500 V.
- Presentación en pack de 10 unidades.
Buenas prácticas de montaje
- Emplear herramienta de crimpado adecuada a la sección de cable para asegurar un contacto homogéneo.
- Apretar el prensaestopas hasta el par indicado por el fabricante de la herramienta de montaje.
- Respetar la polaridad de macho y hembra en cada punto de unión del string.
- La buena práctica de instalación desaconseja acoplar conectores de fabricantes distintos en un mismo punto de unión.
Aplicaciones Detalladas y Casos de Uso
Cableado de string por polaridad
- Ejecución de los extremos machos de las prolongaciones de string.
- Compra ajustada al recuento real de conectores machos del proyecto.
- Reposición del stock de taller para trabajos de cableado en obra.
Mantenimiento de instalaciones en servicio
- Sustitución de conectores machos deteriorados sin adquirir la polaridad contraria.
- Reparación de extremos de cable dañados en revisiones periódicas.
- Recableado parcial de ramales tras trabajos de mantenimiento.
Instalaciones de 1500 V con cable de 6 mm²
- Plantas cuya tensión máxima de sistema alcanza los 1500 V.
- Cableado de string ejecutado con conductor solar de 6 mm².
- Uniones desmontables para verificación y localización de averías.
Presentaciones Disponibles de la Serie Conectores Elecsun
Referencias complementarias de la misma serie, disponibles bajo referencia separada.
Polaridad hembra
- ELE339 — Conector hembra, 6 mm², 1500 V, tipo MC4, 10 unidades
- ELE0010 — Conector hembra, 6 mm², 1500 V, tipo MC4, 1 unidad
Formato pareja
- ELE337 — Pareja macho y hembra, 6 mm², 1500 V, tipo MC4
- ELE340 — Pareja macho y hembra, 6 mm², 1500 V, tipo MC4-EVO2
Tipo MC4-EVO2
- ELE350 — Conector macho, 6 mm², 1500 V, tipo MC4-EVO2, 10 unidades
Servicio Técnico Profesional Techno Sun
Asesoramiento en la selección de conector según la sección de cable proyectada, la tensión máxima de sistema de la instalación y el tipo de conector ya presente en los módulos.
Conector fotovoltaico macho Elecsun tipo MC4 de 6 mm², 10 unidades
Referencia: ELE338 | Conector fotovoltaico macho
Suministro por polaridad separada para el cableado de string de 6 mm² en instalaciones de hasta 1500 V.
