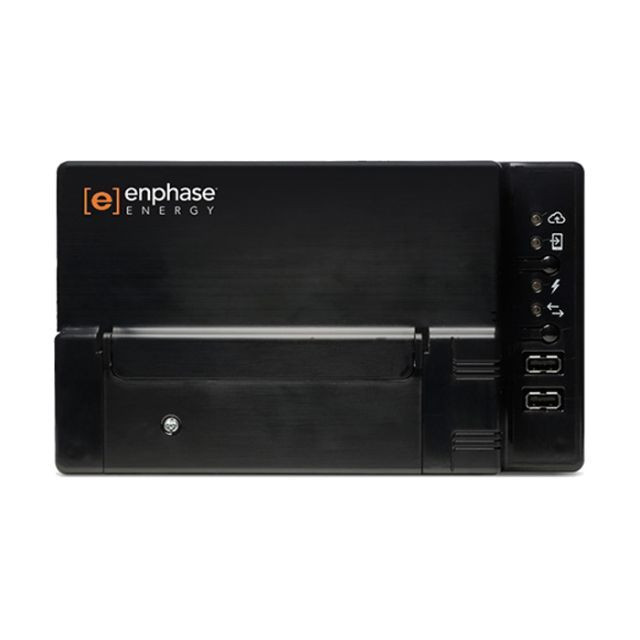

Enphase IQ Gateway Metered Monofásico/Trifásico
[ENV-S-EM-230] Enphase IQ Gateway Metered Monofásico/Trifásico
Proporciona información sobre el uso de energía, capacidades de actualización remota y gestión de carga, y habilita funcionalidades de red inteligente.
Puede controlar las funciones de administración de la red y monitorizar la producción fotovoltaica y el consumo en el lugar de instalación.
Incluye dos CT's, para instalaciones trifásicas se necesitan cuatro CT's adicionales.
📕 Descarga de documentación
Nombre mostrado:
[ENV-S-EM-230] Enphase IQ Gateway Metered Monofásico/Trifásico
Código HS:
85176200
Especificaciones Técnicas Detalladas
- Alimentación: 230 VAC o 400Y/230 VAC, 50 Hz (cableado fijo)
- Protección contra sobrecorriente: Requiere protección máxima de 20 A
- Medición: Producción fotovoltaica y consumo en hasta tres fases
- Precisión del medidor: +/-1% (producción y consumo)
- Transformadores de intensidad incluidos: Dos transformadores (CT) con límite de 100 A
- Wi-Fi integrado: 802.11b/g/n (2,4 GHz, 5 GHz)
- Ethernet: Opcional, 802.3, cable UTP Cat5E o Cat 6
- Móvil: Opcional, mediante módem CELLMODEM-02
- Puertos USB: Dos puertos USB 2.0 con autodetección y autonegociación (solo para dispositivos Enphase)
- Funciones: Monitorización y control vía web, comunicaciones bidireccionales para actualización remota
- Dimensiones (An x Al x Pr): 213 x 126 x 45 mm
- Peso: 0,5 kg
- Montaje: Carril DIN
- Rango de temperatura ambiente: -40° a 65° C (-40° a 46° C si se instala en envolvente)
- Grado de protección: IP30. Para instalación en interior o en envolvente con grado IP54 o superior
- Altitud máxima: Hasta 2000 metros
- Microinversores monitorizados: Hasta 600
- Medición multifase: Hasta tres fases (CT adicionales para fases extra)
- Integración: Compatible con la batería Enphase AC Battery
Datos de Rendimiento y Capacidades del Sistema
Monitorización Energética
- Medición de producción fotovoltaica y consumo con precisión de +/-1%
- Seguimiento del consumo en hasta tres fases
- Datos enviados a la plataforma de monitorización Enphase para análisis remoto
Gestión y Mantenimiento Remoto
- Comunicaciones bidireccionales para actualización remota del firmware
- Configuración del sistema mediante la aplicación Enphase Installer App
- Hasta 600 microinversores supervisados por pasarela
Aplicaciones Detalladas y Casos de Uso
Instalaciones Residenciales con Microinversores
- Monitorización de producción y autoconsumo en viviendas con microinversores Enphase
- Seguimiento del rendimiento individual de cada microinversor desde la plataforma Enphase
Instalaciones Trifásicas
- Medición de producción y consumo en hasta tres fases mediante transformadores de intensidad
- Adecuado para instalaciones que requieren acoplador de fase para comunicaciones por línea eléctrica
Gestión Profesional y Mantenimiento Remoto
- Mantenimiento y diagnóstico a distancia para instaladores y operadores de plantas
- Actualización remota del firmware del sistema sin desplazamiento al emplazamiento
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- IEC/EN 61010-1:2010 - Requisitos de seguridad para equipos eléctricos de medida y control
- EN 50065-1 - Señalización sobre redes eléctricas de baja tensión
- EN 61000-4-5, EN 61000-6-1, EN 61000-6-2 - Compatibilidad electromagnética e inmunidad
- Marcado CE - Conformidad con la normativa europea aplicable
Componentes Compatibles de la Serie Enphase
Este producto pertenece al ecosistema Enphase. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cableado Enphase Q
- Q-25-10-240 — Cable Q 2,5 mm 1,3 m monofásico vertical
- Q-25-17-3P-160 — Cable Q 2,5 mm 1,7 m trifásico vertical
Conectores y Tapones
- Q-CONN-R-10M — Conector de campo monofásico macho
- Q-TERM-R-10 — Tapón terminador monofásico
Protección y Conexión
- Q-DISC-10 — Herramienta de desconexión Enphase
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Enphase IQ Gateway Metered
Referencia: ENV-S-EM-230 | Pasarela de Comunicaciones
La solución definitiva para la monitorización y gestión remota de sistemas Enphase en aplicaciones que demandan máxima fiabilidad y precisión de medida.
