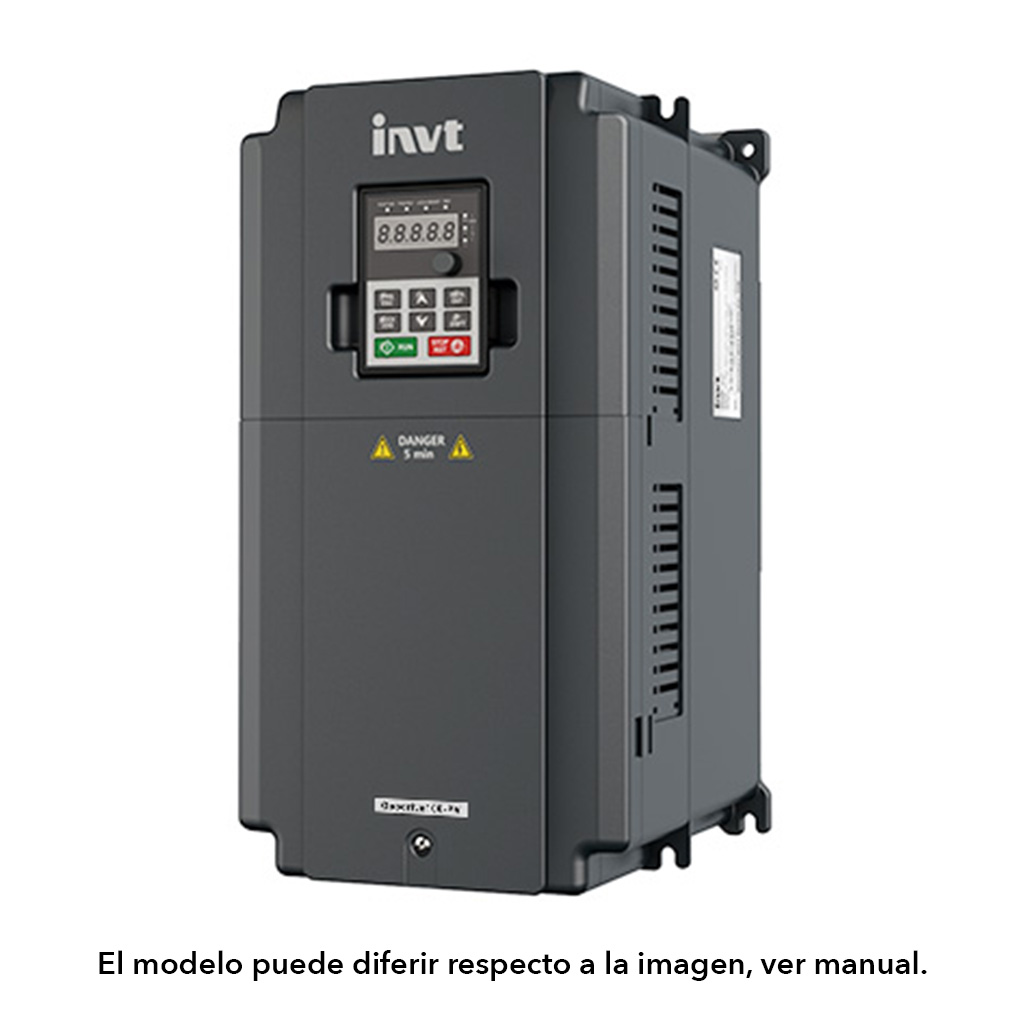

Variador INVT GD100 de 4kW | 3PH 380~440V | 9,5 A
[GD100-004G-4-PV] Variador INVT GD100 de 4kW | 3PH 380~440V | 9,5 A
- Tensión máxima por serie 800V.
- Elevador de tensión (opcional hasta 2,2kW)
- Protecciones integradas DC/AC
- Monitorización GPRS (Opcional)
- Conexión con transductor de presión (función PID para presión
constante programable mediante transductor 4-20mA)
- Conmuta / Hibrida con Grupo/Red + Solar (Opcional)
Nombre mostrado:
[GD100-004G-4-PV] Variador INVT GD100 de 4kW | 3PH 380~440V | 9,5 A
Especificaciones Técnicas Detalladas
- Tensión máxima de entrada en CC: 800 VDC
- Tensión de arranque: 300 VDC
- Tensión mínima de trabajo: 250 VDC
- Rango de tensión de entrada recomendado: 300 a 750 VDC
- Tensión MPP recomendada: 550 VDC
- Eficiencia de seguimiento MPPT: 99 %
- Admite entrada de red en CA: 380 V (-15 %) a 440 V (+10 %) trifásica
- Potencia nominal de salida: 4 kW (5,5 CV)
- Corriente nominal de entrada: 13,5 A
- Corriente nominal de salida: 9,5 A
- Tensión nominal de salida: 380 V trifásica
- Banda de frecuencia de salida: 0 a 400 Hz
- Tipo de carga: Par constante (motor de bomba)
- Arranque y parada: Automáticos al detectar tensión del generador fotovoltaico
- Protección PV: Contra sobretensión fotovoltaica y aviso de inversión de polaridad
- Gestión térmica: Reducción automática de potencia por sobrecalentamiento
- Regulación de presión constante: Función PID con transductor de presión 4-20 mA
- Monitorización remota: Compatible con módulo GPRS y aplicación de supervisión (opcional)
- Puesta en marcha: Autotuning de motor y arranque por velocidad JOG
- Refrigeración: Por ventilador
- Grado de protección: IP20 (IP54 con armario opcional)
- Temperatura ambiente: -10 °C a +50 °C
- Derate por temperatura: Reducción del 2 % por cada °C por encima de 40 °C
- Derate por altitud: Reducción del 1 % por cada 100 m por encima de 1000 m
- Métodos de montaje: En pared, en carril DIN o con bridas, en posición vertical
- Humedad relativa: Inferior al 90 %, sin condensación
Datos de Rendimiento y Operación
Aprovechamiento Solar
- Algoritmo MPPT con eficiencia de seguimiento del 99 %
- Modulación de frecuencia entre 0 y 400 Hz según la energía disponible
- Arranque automático al alcanzar 300 VDC de tensión del generador
Límites Operacionales
- Tensión de entrada en continua de hasta 800 VDC
- Funcionamiento continuo entre -10 °C y +50 °C con reducción de potencia
- Refrigeración forzada por ventilador para servicio prolongado
Aplicaciones Detalladas y Casos de Uso
Riego agrícola
- Bombeo de agua para riego de cultivos a partir de energía fotovoltaica
- Regulación del caudal según la radiación solar a lo largo del día
- Función PID para mantener presión constante en redes de riego
Abastecimiento de agua doméstica y ganadera
- Suministro de agua potable en viviendas aisladas de la red eléctrica
- Llenado de depósitos elevados para consumo y abrevaderos de ganado
- Cría de animales de pasto con puntos de agua autónomos
Gestión hídrica en zonas remotas
- Extracción desde pozos profundos con bomba sumergible
- Control de zonas desérticas y proyectos de recuperación de terrenos
- Supervisión remota del estado de la instalación mediante módulo GPRS
Certificaciones y Cumplimiento Normativo
Normativa y Calidad
- Marcado CE - Conforme a las directivas europeas aplicables a variadores de frecuencia
- Certificación TÜV SÜD - Producto de la serie Goodrive100-PV con certificación TÜV
- Grado de protección IP20 - Ampliable a IP54 mediante armario opcional
Seguridad de Instalación
- Protección integrada DC/CA - Funciones de protección frente a fallos en entrada y salida
- Instalación por personal cualificado - Conexiones y puesta a tierra según la reglamentación local vigente
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Variador de Bombeo Solar INVT GD100 de 4 kW
Referencia: GD100-004G-4-PV | Variador de frecuencia para bombeo solar
La solución definitiva para el bombeo de agua con energía fotovoltaica en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
