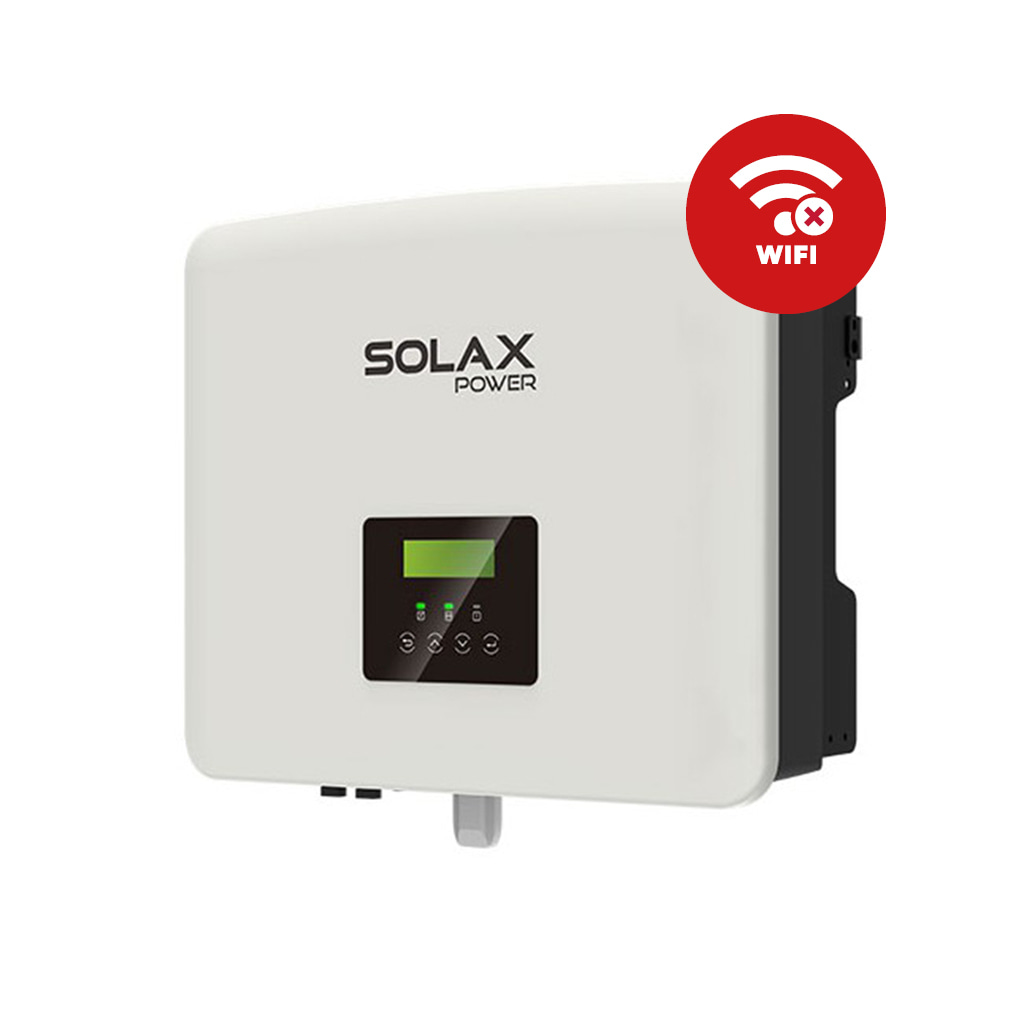

Solax X1-Hybrid-3.7-D G4 3700W (Sin WiFi)
[GRI0884-SINW] Solax X1-Hybrid-3.7-D G4 3700W (Sin WiFi)
Versión con interruptor
📕 Descarga de documentación
Nombre mostrado:
[GRI0884-SINW] Solax X1-Hybrid-3.7-D G4 3700W (Sin WiFi)
Código HS:
85044085
Especificaciones Técnicas Detalladas
- Potencia máx. del generador FV: 5.500 Wp
- Tensión máx. de entrada FV: 600 V
- Tensión nominal de entrada: 360 V
- Rango de tensión MPPT: 70–550 V
- Tensión mínima de arranque de salida: 90 V
- Número de MPPT / Strings por MPPT: 2 / 1
- Corriente máx. de entrada (A / B): 16 A / 16 A
- Corriente de cortocircuito máx. (A / B): 20 A / 20 A
- Sobredimensionado FV máx. admisible: 150 % de la potencia AC nominal
- Potencia de salida AC nominal: 3.680 W
- Potencia aparente de salida AC máx.: 3.680 VA
- Corriente de salida AC máx.: 16 A
- Potencia aparente de entrada AC máx.: 7.360 VA
- Corriente de entrada AC máx.: 32 A
- Tensión AC nominal: 230 / 240 V (monofásico)
- Frecuencia de red nominal: 50 / 60 Hz
- Factor de potencia de desplazamiento: 0,8 inductivo – 0,8 capacitivo
- THDi a potencia nominal: < 2 %
- Sobrecarga de salida máx.: 110 % de la potencia nominal
- Tipo de batería compatible: Ion-litio (alta tensión) | Ácido-plomo (en desarrollo)
- Rango de tensión de batería: 80–480 V
- Corriente máx. continua de carga / descarga: 30 A
- Eficiencia de carga (FV → BAT) máx.: 97,0 %
- Eficiencia de descarga (BAT → AC) máx.: 97,0 %
- Potencia de salida EPS nominal: 3.680 W
- Potencia aparente de pico EPS: 3.680 VA
- Corriente máx. continua EPS: 16 A
- Tensión / Frecuencia EPS nominal: 230 V / 50–60 Hz
- Tiempo de conmutación a EPS: < 10 ms
- Operación en paralelo EPS: Sí
- Periodos de carga programables: 2
- Modos de trabajo disponibles: 5
- Eficiencia máxima: 97,6 %
- Eficiencia europea ponderada: 97,0 %
- Consumo en espera (noche): < 3 W
- Grado de protección: IP65
- Rango de temperatura de operación: −35 °C a +60 °C (limitación térmica sobre +45 °C)
- Altitud máx. de operación: < 3.000 m
- Humedad relativa: 0–100 %
- Emisión acústica típica: < 30 dB
- Temperatura de almacenamiento: −40 °C a +65 °C
- Dimensiones (An × Al × Pr): 482 × 417 × 181 mm
- Peso neto: 24 kg
- Sistema de refrigeración: Convección natural
- Interfaces de comunicación: CT / Contador (opcional) / Rs485 control externo / Pocket WiFi opcional (LAN / 4G) / DRM / USB / NTC
- Seguimiento de sombras integrado: Sí (shadow tracking en ambos MPPT)
- Compatibilidad VPP / servicios auxiliares: Sí
- Gestión inteligente de cargas (p. ej. bomba de calor): Sí
Datos de Rendimiento y Curvas de Eficiencia
Eficiencia del convertidor
- Eficiencia máxima FV→AC: 97,6 %
- Eficiencia europea ponderada: 97,0 %
- Eficiencia carga FV→BAT máx.: 97,0 %
- Eficiencia descarga BAT→AC máx.: 97,0 %
Límites operacionales
- Sobredimensionado FV admisible: hasta 150 % de la potencia AC
- Sobrecarga de salida máx.: 110 % de la potencia nominal
- Corriente MPPT máx. por tracker: 16 A (20 A Isc)
- Consumo nocturno en espera: < 3 W
Respuesta y conmutación
- Conmutación a EPS (backup): < 10 ms
- Respuesta de cargas con CT: < 0,3 s
- Configuración rápida vía U-disk (USB)
- Paralelo on-grid y off-grid hasta 15 kW (4 unidades)
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial con almacenamiento en batería de alta tensión
- Viviendas unifamiliares con generadores FV de 3–5,5 kWp y acumulación en baterías HV (80–480 V).
- Optimización del autoconsumo mediante gestión inteligente de carga en 2 periodos horarios programables.
- Carga preferente de electrodomésticos de alto consumo (bombas de calor, calentadores eléctricos) durante las horas de mayor generación solar.
- Compatible con contadores CT para control de inyección cero certificado (RD 244/2019).
Respaldo eléctrico (EPS / backup) ante fallos de red
- Conmutación automática a modo EPS en menos de 10 ms, imperceptible para la mayoría de equipos electrónicos.
- Alimentación de cargas críticas (iluminación de emergencia, frigoríficos, equipos de comunicaciones) durante cortes de suministro.
- Operación en paralelo de hasta 4 unidades X1-Hybrid G4 para instalaciones con mayor demanda de backup (hasta 15 kW).
Instalaciones con paneles de alta potencia y seguimiento de sombras
- Soporte nativo de paneles con Isc hasta 20 A, compatibles con módulos de alta densidad (HJT, TOPCon, PERC bifacial).
- Función de seguimiento de sombras (shadow tracking) integrada en ambos MPPT para minimizar pérdidas por sombreados parciales.
- Sobredimensionado del generador FV de hasta 150 %, permitiendo mayor cosecha diaria sin aumentar la potencia del inversor.
Participación en mercados de servicios auxiliares (VPP)
- Equipado con función VPP ready para integración en redes virtuales de potencia y agregación de flexibilidad energética.
- Control vía Rs485 externo y DRM para operadores de red, fácil de integrar con plataformas de gestión energética de terceros.
- Dos periodos de carga programables adaptables a tarifas de discriminación horaria y señales de precio.
Certificaciones y Cumplimiento Normativo Completo
Seguridad y compatibilidad electromagnética
- EN/IEC 62109-1/-2 — Seguridad de convertidores de potencia para sistemas FV
- EN 61000-6-1/2/3/4 — Inmunidad y emisión EMC genérica
- EN 61000-3-2/3/11/12 — Armónicos y fluctuaciones de tensión en red
- Marcado CE — Directiva de baja tensión y EMC (España / UE)
Conexión a red y normativa local
- VDE 4105 — Conexión a red de baja tensión (Alemania)
- G99 / G98 — Conexión a distribución (Reino Unido)
- EN 50549 — Micro-generadores en red de baja tensión (Europa)
- CEI 0-21 — Regla técnica conexión generadores (Italia)
- RD 1699 / IEC 61727 — Interfaz de conexión a red para instalaciones FV
- Certificado NTS — Norma Técnica de Supervisión (España)
- Certificado conexión a red — Homologación oficial España
- Certificado Baja Tensión — Conformidad REBT y normativa eléctrica española
- Certificado inyección cero — Compatible RD 244/2019 (limitación de inyección)
Protección integrada
- SPD (protector de sobretensiones) integrado en entrada DC
- Antiaislamiento activo integrado (versión -D con interruptor físico)
- Protección contra sobretensión, sobrecorriente y cortocircuito AC/DC
- Detector de corriente de falla a tierra (RCMU) integrado
- IP65: estanco al polvo y resistente a chorros de agua (apto para instalación en exterior)
Componentes Compatibles de la Serie X1-Hybrid
Este inversor pertenece a la serie X1-Hybrid de SolaX Power. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Extensión de garantía
- ACC382 — Extensión de garantía 5 años para X1-Hybrid-3.0 G4
- ACC366 — Extensión de garantía 5 años para X1-Hybrid-5.0 G4
Kit de almacenamiento con inversor
- OGP0802 — Kit X1-Hybrid 5.0 + batería litio T58 + vatímetro, disponible como conjunto completo
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas. Distribuidor oficial autorizado de SolaX Power con stock permanente y documentación técnica completa en español.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL SOLAX POWER
SolaX X1-Hybrid-3.7-D G4 3.680 W
Referencia: GRI0884-SINW | Inversor Híbrido Monofásico | Versión Sin WiFi
La solución de referencia para autoconsumo residencial con almacenamiento HV y respaldo EPS en aplicaciones que demandan máxima eficiencia energética y fiabilidad ante fallos de suministro.
