SINEXCEL PWS1-500KTL-EX-4M | Inversor híbrido 250kW trifásico sin transformador
[GRI0930] SINEXCEL PWS1-500KTL-EX-4M | Inversor híbrido 250kW trifásico sin transformador

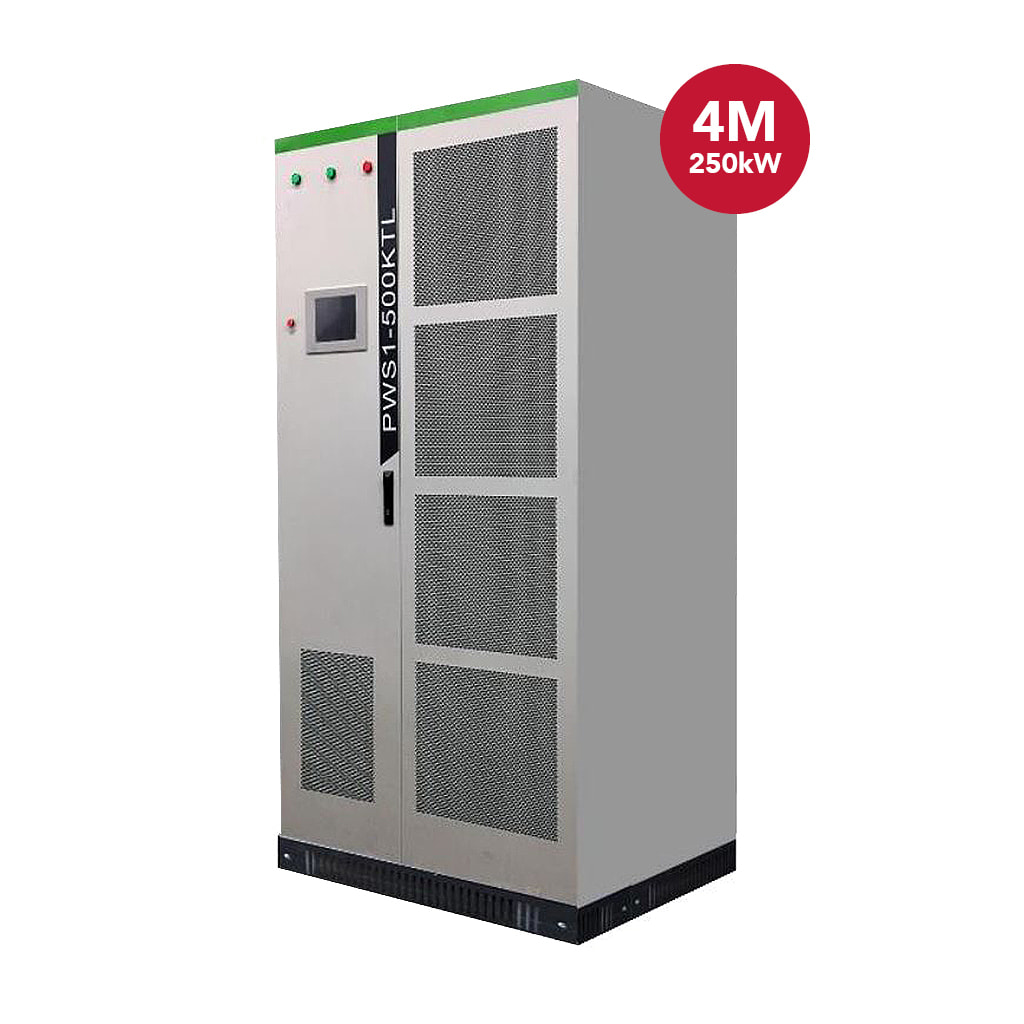

Inversor híbrido Sinexcel PWS1-500KTL-EX-4M Inversor híbrido 250kW trifásico sin transformador
Especificaciones: 4 M | 250kW | 600 kg
Referencia: GRI0930
📕 Descarga de documentación
Nombre mostrado:
[GRI0930] SINEXCEL PWS1-500KTL-EX-4M | Inversor híbrido 250kW trifásico sin transformador
Código HS:
85044086
Especificaciones Técnicas Detalladas
- Potencia nominal: 250 kVA (4 módulos de 62,5 kW)
- Frecuencia AC: 50/60 Hz (-2,5 ~ 2,5 Hz)
- Tensión AC: 400 VAC (-15% ~ +15%)
- Rango de tensión de batería: 600 ~ 900 VDC
- THDi: ≤3%
- Factor de potencia (AC PF): 0,1 ~ 1 en adelanto o retraso (controlable)
- Conexión AC: Trifásica de 3 hilos (3P3W)
- Potencia nominal de salida AC: 250 kVA (4 módulos de 62,5 kW)
- Frecuencia AC: 50/60 Hz (-2,5 ~ 2,5 Hz)
- Tensión de salida AC: 380/400 VAC (±10% configurable)
- THDu de salida: ≤2% (carga lineal)
- Capacidad de sobrecarga: 110-115% durante 10 min; 115-125% durante 1 min; 125-150% durante 200 ms
- Refrigeración: Aire forzado
- Nivel de ruido: <75 dB
- Grado de protección: NEMA1 IP20 (IP54 opcional con armario para exterior)
- Altitud máxima: 3000 m (con reducción de potencia por encima)
- Temperatura de operación: -20 °C a 50 °C (reducción por encima de 45 °C)
- Humedad: 0 ~ 95% (sin condensación)
- Dimensiones (An x Al x Pr): 1100 x 2160 x 800 mm
- Peso: Armario 280 kg + 40 kg por módulo (4 módulos)
- Instalación: De pie sobre suelo
- Pantalla: Táctil
- Comunicaciones: RS485, CAN, Ethernet
- Aislamiento: Sin transformador (no aislado)
- Protecciones: OTP, AC OVP/UVP, OFP/UFP, EPO, inversión de fase AC, fallo de ventilador/relé, OLP, GFDI y anti-isla
- Límites de protección configurables: Límites superior/inferior de tensión y frecuencia AC, tensión de fin de descarga de batería (EOD)
- Corriente de cortocircuito: 1600 A
- Duración de falta: 80 ms
Datos de Rendimiento y Curvas de Eficiencia
Eficiencia y Estabilidad
- Eficiencia máxima de hasta el 98,2%
- Tecnología multi-string para mayor seguridad y rendimiento de las baterías
- Curva de eficiencia plana en un amplio rango de tensión de batería (640 a 900 VDC)
Configuración Flexible
- Cuatro módulos de potencia de 62,5 kW para alcanzar los 250 kW
- Múltiples strings de batería en paralelo o de forma independiente
- Operación en modo conectado a red e isla
Aplicaciones Detalladas y Casos de Uso
Almacenamiento de Energía a Gran Escala
- Sistemas de almacenamiento en baterías (BESS) comerciales e industriales de gran potencia
- Gestión de la energía con múltiples strings de batería en paralelo o independientes
Soporte a Red y Operación Aislada
- Operación conectada a red para gestión de picos de demanda y arbitraje energético
- Operación en modo isla con baja distorsión de salida (THDu ≤2% con carga lineal)
Instalaciones con Requisitos de Disponibilidad
- Capacidad de sobrecarga del 150% durante 200 ms para arranque de cargas exigentes
- Refrigeración por aire forzado y opción de armario IP54 para instalación en exterior
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- CE LVD IEC 62477 - Seguridad de equipos electrónicos de potencia
- CE EMC IEC 61000 - Compatibilidad electromagnética
Normativa de Conexión a Red
- EN 50549-1:2019 / EN 50549-2 - Requisitos de conexión a redes de distribución
- VDE 4110, G99, AS4777.2:2020, CE10-16 - Códigos de red internacionales
- Synergrid listing - Homologación para la red belga
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Sinexcel PWS1-500KTL-EX-4M
Referencia: GRI0930 | Sistema de Conversión de Potencia Híbrido
La solución definitiva para el almacenamiento de energía a gran escala en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
