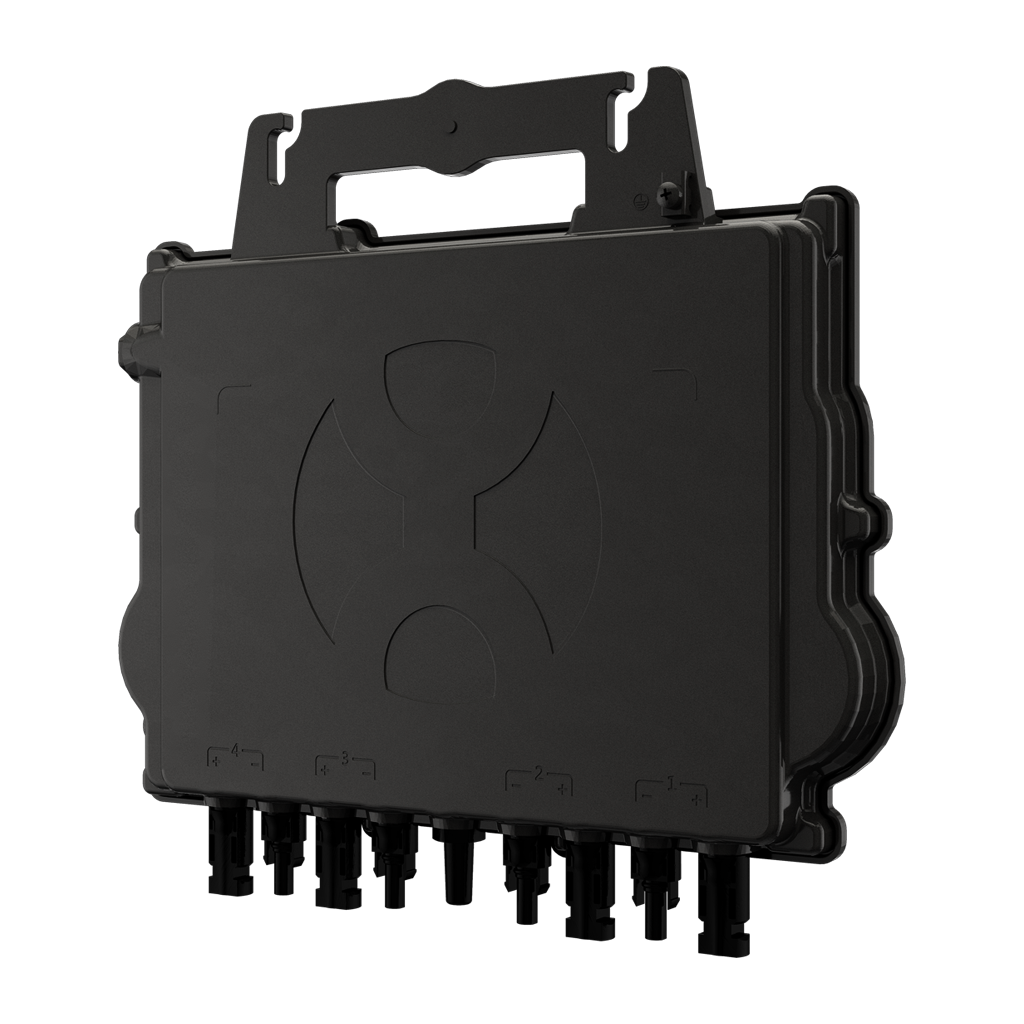

APSystems QT2 2000VA | 3/N/PE | 400V | 4x20A | 5 Hilos
[GRI1023] APSystems QT2 2000VA | 3/N/PE | 400V | 4x20A | 5 Hilos
Microinversor trifásico | 4 paneles solares 315Wp-670Wp | 5 Hilos
📕 Descarga de documentación
Nombre mostrado:
[GRI1023] APSystems QT2 2000VA | 3/N/PE | 400V | 4x20A | 5 Hilos
Código HS:
8504408590
Especificaciones Técnicas Detalladas
Valores de la ficha técnica del microinversor trifásico QT2 de APsystems, revisión 1.2 para la región EMEA.
| Parámetro | Valor |
|---|---|
| Potencia de módulo fotovoltaico recomendada (STC) | 315 Wp a 670 Wp o superior |
| Rango de tensión MPPT | 28 V a 45 V |
| Rango de tensión de operación | 26 V a 60 V |
| Tensión máxima de entrada | 60 V |
| Tensión de arranque | 22 V |
| Corriente máxima de entrada | 20 A por canal (20 A x 4) |
| Corriente de cortocircuito fotovoltaica admisible (Isc) | 25 A por canal (25 A x 4) |
| Canales de entrada | 4 canales de baja tensión con 2 MPPT |
| Tipo de conector de continua | Stäubli MC4 PV-ADBP4-S2 y ADSP4-S2 |
| Parámetro | Valor |
|---|---|
| Potencia máxima de salida | 2000 VA continuos |
| Tensión nominal de salida | 3/N/PE 400 V, rango 319 V a 438 V |
| Rango de tensión de salida ajustable | 277 V a 478 V |
| Corriente nominal de salida | 2,9 A por fase (2,9 A x 3) |
| Frecuencia nominal de salida ajustable | 50 Hz, rango 48 Hz a 51 Hz |
| Rango de frecuencia de salida ajustable | 45 Hz a 55 Hz |
| Factor de potencia | 0,99 por defecto; ajustable de 0,8 en adelanto a 0,8 en retraso |
| Equilibrado de fases | Salida trifásica equilibrada |
| Control de red | Función RPC de control de potencia reactiva |
Los límites por rama dependen de la reglamentación local; verifique los requisitos aplicables antes de cerrar el diseño.
| Parámetro | Valor |
|---|---|
| Máximo de microinversores por ramal con cable de 2,5 mm² | 7 unidades |
| Máximo de microinversores por ramal con cable de 4 mm² | 10 unidades |
| Cable de corriente alterna | 2,5 mm² para 23 A o 4 mm² para 30 A |
| Configuración de la línea | 5 hilos (tres fases, neutro y protección) |
| Parámetro | Valor |
|---|---|
| Eficiencia máxima | 97 % |
| Eficiencia MPPT nominal | 99,5 % |
| Consumo en vacío | 40 mW |
| Parámetro | Valor |
|---|---|
| Dimensiones (ancho x largo x profundidad) | 359 mm x 242 mm x 46 mm |
| Peso del equipo | 6 kg |
| Refrigeración | Convección natural, sin ventiladores |
| Grado de protección | IP67 |
| Rango de temperatura ambiente | -40 °C a +65 °C |
| Rango de temperatura de almacenamiento | -40 °C a +85 °C |
| Código de barras | 8435438805255 |
| Parámetro | Valor |
|---|---|
| Comunicación del inversor con la ECU | ZigBee inalámbrico |
| Unidades por ECU recomendadas | No más de 80 microinversores registrados por ECU para una comunicación estable |
| Diseño del transformador | Transformadores de alta frecuencia con aislamiento galvánico |
| Monitorización | Sistema Energy Management Analysis (EMA) de APsystems |
| Garantía | 10 años de serie, 20 años opcionales, con supervisión del equipo a través del portal EMA |
Datos de Rendimiento y Límites Operativos
Arquitectura de conversión
- Cuatro entradas de continua de baja tensión con dos seguidores MPPT, para módulos de hasta 20 A.
- Un 20 % menos de componentes que la generación anterior, según indica el fabricante en la ficha técnica.
- Componentes encapsulados en silicona para reducir la tensión mecánica y mejorar la disipación térmica.
Interacción con la red
- Salida trifásica equilibrada: la potencia se reparte por igual entre las tres fases.
- Función RPC de control de potencia reactiva para gestionar los picos de generación fotovoltaica.
- Rango de tensión de salida ajustable de 277 V a 478 V y de frecuencia de 45 Hz a 55 Hz.
Explotación y mantenimiento
- Acceso a los datos de producción las 24 horas mediante aplicación móvil o portal web EMA.
- Diagnóstico y mantenimiento remotos a nivel de módulo, sin desplazamiento a la instalación.
- Consumo en vacío de 40 mW y ausencia de ventiladores: mantenimiento preventivo mínimo.
Aplicaciones Detalladas y Casos de Uso
Cubiertas residenciales con suministro trifásico
- Viviendas con acometida trifásica en las que interesa repartir la generación de forma equilibrada entre las tres fases.
- Instalaciones que crecen por fases: cada QT2 añade cuatro módulos sin rediseñar el conjunto.
- Cubiertas con faldones de distinta orientación gestionados desde una sola unidad.
Pequeño comercio e industria ligera
- Naves, talleres y locales comerciales con consumo trifásico diurno coincidente con la curva de generación.
- Instalaciones sobre cubierta con obstáculos, lucernarios o extractores que provocan sombreados parciales.
- Configuraciones con hasta 10 microinversores por ramal empleando cable de 4 mm², según reglamentación local.
Instalaciones que requieren monitorización por módulo
- Seguimiento individualizado de la producción para detectar módulos degradados o sucios.
- Explotación de plantas gestionadas por terceros con acceso remoto al portal EMA.
- Mantenimiento predictivo basado en la comparación entre módulos de una misma cubierta.
Entornos exteriores exigentes
- Grado de protección IP67 y encapsulado en silicona para exposición directa a lluvia, polvo y radiación solar.
- Rango de temperatura ambiente de -40 °C a +65 °C.
- Refrigeración por convección natural: sin ventiladores ni filtros sujetos a mantenimiento.
Certificaciones y Cumplimiento Normativo
Normas declaradas en la ficha técnica del QT2 de APsystems para la región EMEA.
Seguridad y compatibilidad electromagnética
- EN 62109-1 y EN 62109-2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos.
- EN 61000-6-1, -6-2, -6-3 y -6-4 - Compatibilidad electromagnética en entornos residenciales e industriales.
Conexión a red
- EN 50549-1 y PN-EN 50549-1 - Conexión de generadores a redes de distribución en baja tensión.
- UNE 217002 y RD 647 - Protección de interconexión y normativa aplicable en España.
- DIN VDE 0126-1-1 y VDE-AR-N 4105 - Normativa alemana de conexión a red.
- VFR y UTE C15-712-1 - Normativa francesa de conexión y de instalaciones fotovoltaicas.
- CEI 0-21 - Normativa italiana de conexión a la red de baja tensión.
- NTS - Norma técnica de supervisión aplicable a la instalación.
Componentes Compatibles de la Serie QT2
Este microinversor pertenece a la serie QT2 de APsystems. A continuación se enumeran los componentes complementarios de la serie disponibles bajo referencia separada para configurar el ramal de corriente alterna según las necesidades de la instalación.
Cable de inversor
- ACC2069 - Cable AC bus de 5 hilos, 2,4 m, 2,5 mm² (23 A)
- ACC2336 - Cable AC bus de 5 hilos, 2,4 m, 4 mm²
Conectores y tapones
- ACC2495 - Conector hembra trifásico de 40 A para cable AC de 5 hilos
- ACC2508 - Protector estanco QT2 de doble junta para 2,5 mm²
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales: asesoramiento en el dimensionado del ramal de corriente alterna, selección de cableado y protecciones, puesta en marcha de la pasarela de monitorización y resolución de incidencias de comunicación.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL APSYSTEMS
Microinversor Trifásico APsystems QT2 2000 VA
Referencia: GRI1023 | Microinversor trifásico de conexión a red
Equipo de referencia para instalaciones trifásicas de tejado que exigen salida equilibrada, seguimiento por módulo y montaje sellado a la intemperie.
GARANTÍA OFICIAL APSYSTEMS
DISTRIBUIDOR AUTORIZADO
| Tipo de inversor | de Red o Microinversor |
| Marca | APsystems |
| Potencia nominal (W) | 2000 |
| Salida AC inversor o cargador | 3PH/N/PE (400/230Vac - 50Hz) |
