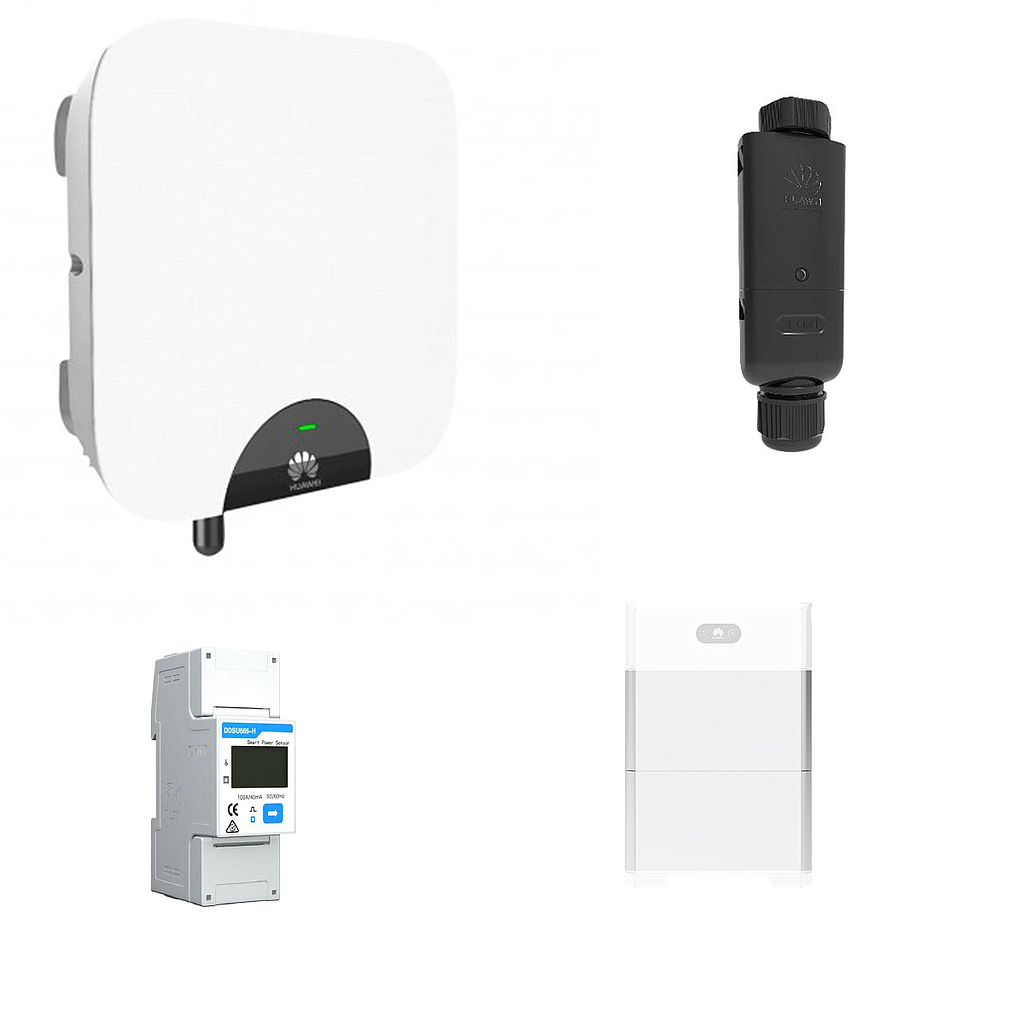

Huawei 3KTL-L1 + luna 2000 5kWh/10kWh/15kWh + BMS + WiFi + vatímetro

Kit fotovoltaico Huawei 3KTL-L1 + luna 2000 5kWh/10kWh/15kWh + BMS + WiFi + vatímetro
Especificaciones: 5 kWh | 10 kWh | 15 kWh

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

📕 Descarga de documentación

01 Ficha tecnica HUAWEI Luna 2000 2-15 S0 [EN]

01 Ficha tecnica HUAWEI SUN2000L 2-6KTL L1 [ES]

02 Manual HUAWEI Luna 2000 2-15 S0 [EN]

02 Manual HUAWEI SUN2000L 2-6KTL L1 [ES]

03 Garantía HUAWEI [EN]

Términos y condiciones de venta

Nombre mostrado: Huawei 3KTL-L1 + luna 2000 5kWh/10kWh/15kWh + BMS + WiFi + vatímetro

Kit de autoconsumo Huawei SUN2000-3KTL-L1 con acumulación LUNA2000 de 5, 10 o 15 kWh

Conjunto monofásico de 3.000 W con batería modular de litio ferrofosfato, gestión de batería integrada, conectividad WLAN y vatímetro de medida

Este kit reúne el inversor híbrido monofásico Huawei SUN2000-3KTL-L1 de 3.000 W, el sistema de acumulación Huawei LUNA2000 en configuración de 5 kWh, 10 kWh o 15 kWh, la gestión de batería integrada en el propio sistema de acumulación, la conectividad inalámbrica del inversor con la plataforma FusionSolar y el vatímetro de medida en el punto de conexión.

La acumulación LUNA2000 se construye a partir de un módulo de potencia LUNA2000-5KW-C0 y de uno, dos o tres módulos de batería LUNA2000-5-E0 de 5 kWh cada uno, con celdas de litio ferrofosfato y optimizador de energía a nivel de pack. La profundidad de descarga es del 100 %, de modo que la energía útil coincide con la energía nominal de cada configuración.

El conjunto está dirigido a instaladores profesionales que ejecutan autoconsumo residencial monofásico con acumulación, respaldo de cargas esenciales y gestión horaria del consumo, con la posibilidad de ampliar la capacidad instalada añadiendo módulos de batería a la misma torre.

Referencia

Kit Huawei Serie L1

Inversor

SUN2000-3KTL-L1, 3.000 W

Acumulación

5 / 10 / 15 kWh

Química de celda

Litio ferrofosfato

Especificaciones Técnicas Detalladas

Composición del kit Inversor SUN2000-3KTL-L1 Acumulación LUNA2000 Protecciones y datos generales Comunicaciones

Elementos que integran el conjunto

Inversor híbrido monofásico	Huawei SUN2000-3KTL-L1 de 3.000 W de potencia nominal
Módulo de potencia de la batería	LUNA2000-5KW-C0, una unidad
Módulos de batería	LUNA2000-5-E0 de 5 kWh, una, dos o tres unidades según la configuración elegida
Gestión de batería	Integrada en el sistema LUNA2000, con optimizador de energía a nivel de pack en cada módulo
Conectividad	WLAN integrada en el inversor con la aplicación FusionSolar
Medida de energía	Vatímetro para la lectura del consumo en el punto de conexión
Configuraciones disponibles	5 kWh (un módulo), 10 kWh (dos módulos), 15 kWh (tres módulos)

Entrada fotovoltaica

Entrada de CC máxima recomendada	4.500 Wp
Tensión de entrada máxima	600 V
Tensión de arranque	100 V
Rango de tensión de operación de MPPT	90 V - 560 V
Tensión nominal de entrada	360 V
Intensidad máxima por MPPT	12,5 A
Intensidad máxima de cortocircuito por MPPT	18 A
Cantidad de seguidores MPPT	2
Número máximo de entradas por MPPT	1
Optimizador compatible (MBUS CC)	SUN2000-450W-P

Eficiencia de conversión

Eficiencia máxima	98,3 %
Eficiencia europea ponderada	97,3 %

Salida de corriente alterna

Conexión a la red eléctrica	Monofásica
Potencia de salida nominal	3.000 W
Potencia aparente máxima de CA	3.300 VA
Tensión nominal de salida	220 Vca / 230 Vca / 240 Vca
Frecuencia nominal de red	50 Hz / 60 Hz
Intensidad máxima de salida	15 A
Factor de potencia ajustable	De 0,8 capacitivo a 0,8 inductivo
Distorsión armónica total máxima	Menor o igual al 3 %
Salida para alimentación de respaldo	Sí, a través de Backup Box-B0

Interfaz con la batería

Rango de tensión de operación	350 - 560 Vcc
Corriente máxima de operación	15 A
Potencia máxima de carga	5.000 W (2.500 W con la configuración de 5 kWh)
Potencia máxima de descarga	3.300 W
Carga de la batería desde la red eléctrica	Sí

Prestaciones por configuración

Energía útil	5 kWh / 10 kWh / 15 kWh
Número de módulos de batería	1 / 2 / 3 unidades LUNA2000-5-E0
Energía por módulo de batería	5 kWh
Potencia de salida máxima	2,5 kW / 5 kW / 5 kW
Potencia de pico	3,5 kW durante 10 s / 7 kW durante 10 s / 7 kW durante 10 s
Profundidad de descarga	100 %
Tecnología de celda	Litio ferrofosfato (LiFePO4)
Optimización de energía	A nivel de pack, incluida en cada módulo de batería

Parámetros eléctricos

Módulo de potencia	LUNA2000-5KW-C0
Tensión nominal en sistema monofásico	450 V
Rango de tensión de operación en sistema monofásico	350 - 560 V
Escalabilidad	Hasta 2 sistemas en paralelo

Datos mecánicos y ambientales

Dimensiones (ancho x fondo x alto)	670 x 150 x 600 mm / 670 x 150 x 960 mm / 670 x 150 x 1.320 mm
Peso con soporte de suelo	63,8 kg / 113,8 kg / 163,8 kg
Dimensiones del módulo de potencia	670 x 150 x 240 mm
Peso del módulo de potencia	12 kg
Dimensiones del módulo de batería	670 x 150 x 360 mm
Peso del módulo de batería	50 kg
Instalación	Soporte de suelo de serie, montaje mural opcional
Temperatura de operación	-10 a +55 °C, con reducción de carga y descarga entre -20 y 5 °C y entre 45 y 55 °C
Altitud de operación	0 a 4.000 m, con reducción por encima de 2.000 m
Emplazamiento	Interior o exterior
Humedad relativa	5 % a 95 %
Refrigeración	Convección natural
Grado de protección	IP66
Emisión sonora	Menor de 29 dB

Protecciones del inversor

Protección anti-isla	Sí
Protección contra polaridad inversa de CC	Sí
Monitorización de aislamiento	Sí
Protección contra descargas atmosféricas en CC y en CA	Sí, protector tipo II según EN/IEC 61643-11
Monitorización de la corriente residual	Sí
Protección contra sobreintensidad de CA	Sí
Protección contra cortocircuito de CA	Sí
Protección contra sobretensión de CA	Sí
Protección contra sobrecalentamiento	Sí
Protección de falta de arco eléctrico	Sí

Datos generales del inversor

Rango de temperatura de operación	-25 a +60 °C
Humedad relativa de operación	0 % HR a 100 % HR
Altitud de operación	0 a 4.000 m, con reducción de capacidad eléctrica por encima de 2.000 m
Ventilación	Convección natural, sin ventiladores
Grado de protección	IP65
Consumo durante la noche	Menor de 2,5 W
Peso con soporte de montaje	12,0 kg
Dimensiones con soporte de montaje	365 x 365 x 156 mm

Inversor

Pantalla	Indicadores LED
Conectividad integrada	WLAN integrada más aplicación FusionSolar
Comunicación cableada	RS485
Ethernet	A través de Smart Dongle-WLAN-FE (opcional)
Comunicación móvil	4G / 3G / 2G a través de Smart Dongle-4G (opcional)

Sistema de acumulación

Señalización	Indicador de estado de carga e indicador LED
Comunicación	RS485 y CAN, este último para la operación en paralelo
Detección	Los módulos se detectan de forma automática en la aplicación durante la puesta en marcha
Inversores compatibles	SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-3/4/5/6/8/10KTL-M0 y SUN2000-3/4/5/6/8/10KTL-M1

Datos de Rendimiento y Curva de Eficiencia

Curva de eficiencia del inversor

La ficha técnica oficial recoge la curva de eficiencia medida a 260 V, 360 V y 480 V de tensión de entrada, con cargas del 5 % al 100 %.
Eficiencia máxima del 98,3 % y eficiencia europea ponderada del 97,3 %.
Tensión nominal de entrada de 360 V, valor de referencia del punto de trabajo óptimo.

Escalado de la acumulación

Configuración de 5 kWh: un módulo de batería, 2,5 kW de salida máxima y 3,5 kW de pico durante 10 s.
Configuración de 10 kWh: dos módulos de batería, 5 kW de salida máxima y 7 kW de pico durante 10 s.
Configuración de 15 kWh: tres módulos de batería, 5 kW de salida máxima y 7 kW de pico durante 10 s.
Profundidad de descarga del 100 %, con optimización de energía a nivel de pack en cada módulo.
Hasta dos sistemas en paralelo para ampliaciones posteriores.

Dimensionado del generador fotovoltaico

Entrada de CC máxima recomendada de 4.500 Wp sobre el inversor SUN2000-3KTL-L1.
Dos seguidores MPPT con una entrada por seguidor e intensidad máxima de 12,5 A por MPPT.
Rango de operación de MPPT de 90 V a 560 V y tensión máxima de entrada de 600 V.

Límites operacionales del conjunto

Inversor: de -25 a +60 °C, IP65 y convección natural.
Acumulación: de -10 a +55 °C, IP66, apta para emplazamiento interior o exterior y con emisión sonora inferior a 29 dB.
Altitud de trabajo de hasta 4.000 m en ambos equipos, con reducción por encima de 2.000 m.

Aplicaciones Detalladas y Casos de Uso

chevron_rightAutoconsumo residencial monofásico con acumulación

Viviendas unifamiliares con generador fotovoltaico de hasta 4.500 Wp recomendados.
Traslado del excedente diurno al consumo nocturno mediante la batería LUNA2000.
Configuración inicial de 5 kWh con ampliación posterior hasta 15 kWh en la misma torre.
Instalaciones con perfil de consumo concentrado en la tarde y la noche.

chevron_rightRespaldo de cargas esenciales

Alimentación de circuitos críticos a través de la salida de respaldo con Backup Box-B0.
Continuidad de servicio en frigoríficos, alumbrado, calderas y equipos de comunicaciones.
Emplazamientos rurales o periurbanos con interrupciones de red frecuentes.

chevron_rightGestión horaria y optimización del consumo

Carga de la batería desde la red eléctrica para aprovechar los tramos de tarifa más económicos.
Lectura del consumo en el punto de conexión mediante el vatímetro incorporado en el kit.
Reparto de la energía entre consumo instantáneo, carga de batería y excedente vertido a la red.
Seguimiento de la instalación desde la aplicación FusionSolar.

chevron_rightInstalaciones con sombreados parciales

Cubiertas con chimeneas, antenas o edificaciones colindantes que proyectan sombras.
Optimización a nivel de módulo con optimizadores SUN2000-450W-P compatibles por MBUS en CC.
Cubiertas con dos orientaciones repartidas entre los dos seguidores MPPT del inversor.

chevron_rightInstalación y puesta en marcha

Acumulación con soporte de suelo de serie y opción de montaje mural.
Detección automática de los módulos de batería en la aplicación durante la puesta en marcha.
Grado de protección IP66 en la batería, apta para emplazamiento interior o exterior.
Refrigeración por convección natural en los dos equipos, sin mantenimiento de ventiladores.

Certificaciones y Cumplimiento Normativo

Seguridad del inversor

checkEN/IEC 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos, requisitos generales.
checkEN/IEC 62109-2 - Requisitos particulares para inversores fotovoltaicos.
checkEN/IEC 61643-11 - Protectores contra sobretensiones tipo II integrados en CC y en CA.

Conexión a red del inversor

checkRD 1699 - Requisitos de conexión a red de instalaciones de producción en España.
checkEN 50549-1 - Requisitos para generadores conectados en paralelo con redes de distribución de baja tensión.
checkG98, G99, CEI 0-21, VDE-AR-N-4105 - Requisitos de conexión del Reino Unido, Italia y Alemania.
checkC10/11, TOR D4, UTE C15-712, ABNT, AS 4777.2 - Requisitos de conexión de Bélgica, Austria, Francia, Brasil y Australia.
checkIEC 61727 e IEC 62116 - Características de interconexión y ensayo de protección anti-isla.

Certificación del sistema de acumulación

checkCE - Marcado de conformidad europea del sistema LUNA2000.
checkIEC 62619 - Requisitos de seguridad para celdas y baterías de litio en aplicaciones industriales.
checkIEC 60730 - Dispositivos de control automático para uso doméstico y análogo.
checkVDE 2510-50 - Requisitos de seguridad para sistemas de acumulación estacionarios de litio.
checkUN 38.3 - Ensayos de transporte para baterías de litio.
checkRCM y CEC - Conformidad reglamentaria para los mercados de Australia.

Documentación adjunta

checkFicha técnica del inversor - Documento oficial Huawei del SUN2000L 2-6KTL L1 disponible en la ficha del producto.
checkFicha técnica del sistema de acumulación - Documento oficial Huawei del LUNA2000 2-15 S0 disponible en la ficha del producto.
checkManuales de instalación - Manuales del inversor y del sistema de acumulación disponibles en la pestaña de documentos.

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha, parametrización y resolución de incidencias técnicas.

STOCK PERMANENTEENVÍO 24-48HGARANTÍA OFICIAL HUAWEI

Kit Huawei SUN2000-3KTL-L1 con LUNA2000

Referencia: Kit Huawei Serie L1 | Kit de autoconsumo monofásico 3 kW con acumulación 5, 10 o 15 kWh

El conjunto completo para el autoconsumo residencial monofásico con acumulación modular ampliable, respaldo de cargas esenciales y monitorización integral desde una sola plataforma.

GARANTÍA OFICIAL HUAWEIDISTRIBUIDOR AUTORIZADO
