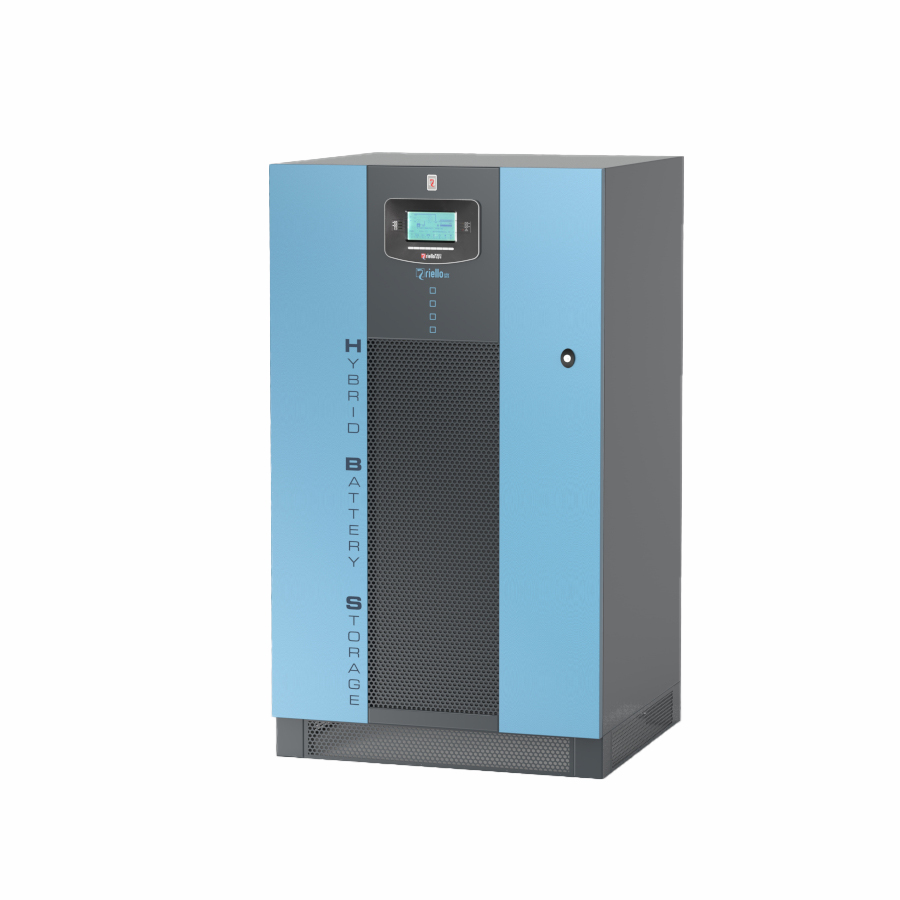

Riello HBS 80 | Inversor híbrido | 80kW | 200A
[HYD00021] Riello HBS 80 | Inversor híbrido | 80kW | 200A
*Entrada
Tensión nominal 400 Vca 3F
Tolerancia de tensión + 20% / - 25 %
Frecuencia de 45 a 65 Hz
Soft start 0 - 100 % en 125 sec (preajustable)
BY-PASS
Tensión nominal 400 V 3F + N (± 20 %, preajustable)
Frecuencia 50 o 60 Hz (Ajustable).
*Salida
Potencia Nominal: 80 kvas.
Potencia Activa: 72 kw.
Tensión nominal 400 V 3F ± 20 % (preajustable)
Frecuencia 50 o 60 Hz (ajustable).
Estabilidad estática ± 1%
Estabilidad dinámica ± 5%
Distorsión de tensión con carga lineal 1 % typ, 2 % Max
Factor de cresta (Ipeak/Irms) - EN62040-3 : 3:1
Distorsión de tensión con carga No lineal < 3 %
Sobrecarga 110 % por 60 min, 125 % por 10 min, 150 % por 1 min.
BATERÍA
Tipo VLRA AGM /GEL; NiCd para aplicaciones PV
Tensión nominal 384 Vdc
Tensión ondulación residual ± 1%
Corriente máxima de carga de salida de SPS (PV Inverter) 200A
*Sistema
Dimensiones (AxPxL) 888x740x1400
Peso (kg) 52
Temperatura de servicio de 0 a 40°C
RH < 95 % sin condensación
Color RAL 7035
Nivel de protección IP20
Standard Seguridad IEC EN 62040-1; EMC IEC EN 62040-2; Performances IEC EN 62040-3
📕 Descarga de documentación
Nombre mostrado:
[HYD00021] Riello HBS 80 | Inversor híbrido | 80kW | 200A
Código HS:
85044086
Especificaciones Técnicas Detalladas
- Tensión nominal: 380 / 400 / 415 VAC trifásica
- Tolerancia de tensión: 400 V +20 % / -25 % a plena carga
- Frecuencia: 45 - 65 Hz
- Arranque suave: 0 - 100 % en 120 s (seleccionable)
- Tolerancia de frecuencia permitida: ±2 % (seleccionable de ±1 % a ±5 % desde el panel frontal)
- Equipamiento estándar: Protección contra retroalimentación; línea de bypass separable
- Potencia nominal: 80 kVA
- Potencia activa: 72 kW
- Número de fases: 3 + N
- Tensión nominal de salida: 380 / 400 / 415 VAC trifásica + N (seleccionable)
- Estabilidad estática: ±1 %
- Estabilidad dinámica: ±5 % en 10 ms
- Distorsión de tensión: < 1 % con carga lineal / < 3 % con carga no lineal
- Factor de cresta (Ipeak/Irms): 3:1
- Frecuencia de salida: 50 o 60 Hz (seleccionable)
- Sobrecarga: 110 % durante 60 min; 125 % durante 10 min; 150 % durante 1 min
- Tipos de batería compatibles: VRLA AGM / GEL; NiCd; supercondensadores; ion-litio
- Tensión de ondulación residual: < 1 %
- Corriente máxima de carga desde entrada AC: 75 A
- Corriente máxima de carga de salida HBS (inversor fotovoltaico): 200 A
- Estabilidad de frecuencia en batería: 0,05 %
- Dimensiones (An x P x Al): 800 x 740 x 1400 mm
- Peso: 520 kg
- Temperatura ambiente: 0 °C a +40 °C
- Humedad relativa: 5 - 95 % sin condensación
- Color: Gris claro RAL 7016
- Nivel de ruido a 1 m (modo ECO): 62 dBA
- Grado de protección: IP20 (otras clases disponibles bajo pedido)
- Comunicación: Doble RS232 + contactos libres de tensión + 2 ranuras para interfaz de comunicación
- Señales y controles remotos: Contactos libres de tensión; ESD y bypass
- Manipulación: Transpaleta
Datos de Rendimiento y Curvas de Eficiencia
Calidad de Energía a la Carga
- Distorsión de tensión inferior al 1 % con carga lineal
- Estabilidad estática de ±1 % y dinámica de ±5 % en 10 ms
- Clasificación VFI-SS-111 según IEC/EN 62040-3 (independiente de tensión y frecuencia)
Capacidad de Sobrecarga
- 110 % durante 60 minutos
- 125 % durante 10 minutos
- 150 % durante 1 minuto
Flexibilidad Operativa
- Funcionamiento On-grid y Off-grid
- Doble función: almacenamiento de energía (SAE) y protección SAI
- Corriente de carga de baterías de hasta 200 A desde el inversor fotovoltaico
Aplicaciones Detalladas y Casos de Uso
Aplicaciones On-Grid
- Optimización del autoconsumo de la energía producida por el campo fotovoltaico
- Supresión de picos de corriente utilizando la energía almacenada en lugar de la red
- Desplazamiento de carga para evitar periodos de tarifas eléctricas más altas
Aplicaciones Off-Grid
- Suministro eléctrico en áreas remotas, rurales o aisladas
- Hibridación de grupos electrógenos para reducir consumo de combustible
- Microrredes y comunidades energéticas locales
Sectores Comercial e Industrial
- Industria y centros de datos con cargas críticas
- Infraestructura de carga de vehículos eléctricos
- Negocio de alquiler de energía y servicios de red
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad
- IEC EN 62040-1 - seguridad de sistemas de alimentación ininterrumpida
- IEC EN 62040-2 - compatibilidad electromagnética (CEM)
- Conforme a RoHS - restricción de sustancias peligrosas
Rendimiento y Directivas
- IEC EN 62040-3 (VFI-SS-111) - clasificación de rendimiento independiente de tensión y frecuencia
- Directiva de Baja Tensión 2014/35/UE
- Directiva CEM 2014/30/UE
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Riello HBS 80
Referencia: HYD00021 | Inversor Híbrido Trifásico 80 kVA
La solución definitiva para el almacenamiento híbrido de energía y la protección de cargas críticas en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
