Kit Solar para balcón con paneles flexibles y microinversor 800W
[KIT0145] Kit Solar para balcón con paneles flexibles y microinversor 800W
Kit solar balcony residencial:
- 4 Paneles solares de 200W
- Microinversor de 800W
- Cables y bridas incluidas
- Plug-and-Play fácil de usar y manejar
- Diseño compacto y ligero para facilitar su transporte
- Monitorización vía app móvil con tu producción
Kit fácil de instalación stand-alone para ahorro en el consumo eléctrico del hogar.
📕 Descarga de documentación
Nombre mostrado:
[KIT0145] Kit Solar para balcón con paneles flexibles y microinversor 800W
Código HS:
Paneles 8541430000 / Inversor 8504403090 / Accesorios 8504909000

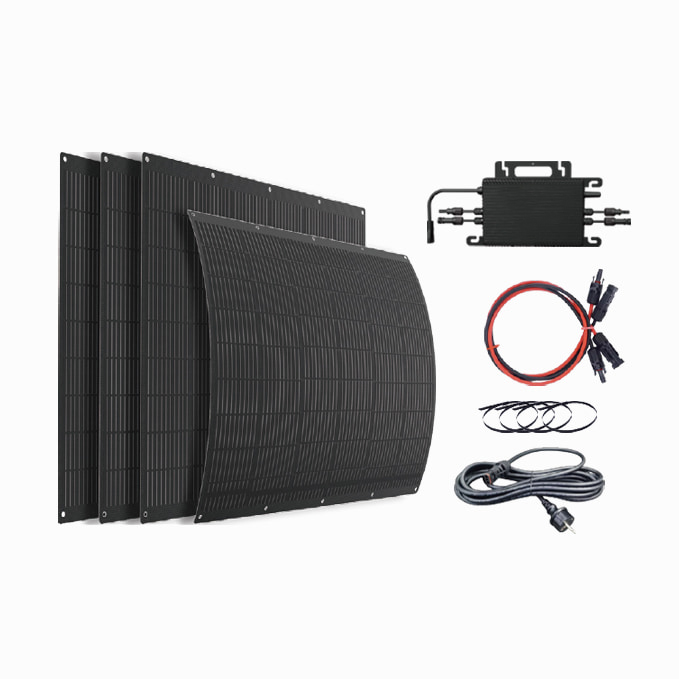

Composición del kit según ficha técnica del fabricante
La ficha técnica del conjunto VFSK-800W detalla la siguiente composición: paneles solares de 200 W, microinversor de 800 W, cables y bridas. La disposición del sistema prevista es de cuatro módulos, un inversor y dos entradas de continua.
4 x Incluido en el conjunto
Referencia Techno Sun: Módulo fotovoltaico flexible de 200 W
Módulo de tecnología monocristalina (Mono-Si) de 200 W de potencia máxima, con 15,30 V a potencia máxima y 13,10 A a potencia máxima. Dimensiones de 1140 x 915 x 3 mm y 3,3 kg de peso por unidad. Cable de salida de 4 mm² con 50 cm de longitud y conectores MC4.
1 x Incluido en el conjunto
Referencia Techno Sun: Microinversor VM800ME-P2 de 800 W
Microinversor monofásico con dos seguidores MPPT, 800 W de potencia máxima y 800 VA de potencia máxima en alterna. Dimensiones de 361 x 222 x 36 mm y 3,26 kg. Grado de protección IP67 y clase de aislamiento I.
1 x Incluido en el conjunto
Referencia Techno Sun: Juego de cables y accesorios de montaje
Cable de alimentación de tipo enchufable, cable de extensión fotovoltaica con conectores MC4 y bridas de sujeción, tal y como se recoge en la ficha técnica del conjunto.
Especificaciones Técnicas Detalladas
Características eléctricas y físicas de cada módulo de 200 W
| Potencia máxima (Pmax) | 200 W |
| Tensión a potencia máxima (Vmp) | 15,30 V |
| Corriente a potencia máxima (Imp) | 13,10 A |
| Tensión de circuito abierto (Voc) | 18,55 V |
| Corriente de cortocircuito (Isc) | 13,70 A |
| Tecnología de la célula | Monocristalina (Mono-Si) |
| Dimensiones | 1140 x 915 x 3 mm |
| Peso | 3,3 kg |
| Cable de salida | 4 mm², 50 cm, con conectores MC4 |
| Temperatura de funcionamiento | -40 °C a +85 °C |
Entrada de continua del microinversor VM800ME-P2
| Potencia máxima fotovoltaica en continua | 870 W |
| Tensión máxima de entrada | 63 V CC |
| Rango de tensión de funcionamiento | 20 V - 60 V CC |
| Rango de tensión MPPT | 33 V - 48 V CC |
| Número de seguidores MPPT | 2 |
| Corriente de entrada máxima | 15 A por entrada (2 x 15 A) |
Salida de alterna del microinversor VM800ME-P2
| Potencia máxima | 800 W |
| Potencia máxima aparente | 800 VA |
| Corriente máxima de salida | 3,48 A |
| Tensión nominal de salida | 230 / 240 V CA |
| Frecuencia nominal de salida | 50 Hz |
| Tipo de red | Monofásica |
| Factor de potencia de salida | Superior a 0,99 en configuración predeterminada |
| Pico de eficiencia | 96,8 % |
Configuración prevista del conjunto
| Modelo del sistema | VFSK-800W |
| Potencia nominal del sistema fotovoltaico | 800 W |
| Número de módulos | 4 |
| Número de inversores | 1 |
| Número de entradas de continua | 2 |
| Opciones de disposición fotovoltaica | Horizontal o vertical |
| Superficie total fotovoltaica | 4,17 m² |
| Peso total del conjunto fotovoltaico | 13,6 kg |
| Comunicación | WiFi (WE-P1) o Sub-1G (BE-P1) |
| Banco de baterías | Opcional |
Datos del microinversor y del embalaje del conjunto
| Dimensiones del microinversor | 361 x 222 x 36 mm |
| Peso del microinversor | 3,26 kg |
| Clase de aislamiento del microinversor | Clase I |
| Grado de protección del microinversor | IP67 |
| Dimensiones del embalaje del conjunto | 1180 x 950 x 100 mm |
| Peso del embalaje del conjunto | 23,5 kg |
Producción anual prevista según ficha técnica del fabricante
| Con 1100 GHI al año | 1647 kWh |
| Con 1460 GHI al año | 2186 kWh |
| Con 1825 GHI al año | 2733 kWh |
| Base de cálculo declarada | Potencia en continua multiplicada por las horas de sol anuales y por un factor de reducción; GHI equivale a irradiancia horizontal global |
Datos de Operación del Conjunto
Límites operacionales del microinversor
- Tensión máxima admisible en la entrada de continua: 63 V CC
- Ventana de seguimiento del punto de máxima potencia: de 33 V a 48 V CC
- Corriente máxima admisible por entrada: 15 A
- Potencia fotovoltaica máxima admitida en continua: 870 W
Comportamiento del generador fotovoltaico
- Cuatro módulos monocristalinos de 200 W repartidos en dos entradas independientes
- Tensión de circuito abierto por módulo: 18,55 V
- Corriente de cortocircuito por módulo: 13,70 A
- Rango térmico de funcionamiento de los módulos: de -40 °C a +85 °C
Instalación y manipulación
- Superficie fotovoltaica total del conjunto: 4,17 m²
- Peso total del conjunto de módulos: 13,6 kg
- Disposición admitida de los módulos: horizontal o vertical
- Diseño de tipo enchufable descrito por el fabricante como plug-and-play
Aplicaciones Detalladas y Casos de Uso
Autoconsumo en balcones y terrazas
- Viviendas en altura sin acceso a cubierta propia donde el balcón es la única superficie disponible
- Terrazas y áticos con barandilla apta para fijar módulos en disposición vertical
- Instalaciones en las que el peso reducido de los módulos flexibles es un condicionante
- Situaciones de alquiler en las que interesa un montaje reversible y transportable
Superficies no convencionales
- Cubiertas ligeras que no admiten la carga de un módulo rígido con marco de aluminio
- Casetas de jardín, porches y pérgolas con estructura de poca capacidad portante
- Superficies curvas o alabeadas donde un módulo rígido no apoya correctamente
- Cerramientos y vallados orientados al sur con espacio útil desaprovechado
Reducción del consumo diurno de base
- Compensación del consumo permanente de frigoríficos, congeladores y equipos en espera
- Cobertura parcial del consumo de climatización durante las horas centrales del día
- Alimentación de bombas de recirculación y pequeños equipos de uso continuo
- Reducción de la energía importada de la red en viviendas con ocupación diurna
Instalación por el propio usuario
- Montaje de tipo enchufable descrito por el fabricante como plug-and-play
- Conjunto transportable en vehículo convencional gracias a su tamaño y peso reducidos
- Conexión de continua mediante conectores MC4 preinstalados en los módulos
- Monitorización mediante los módulos de comunicación WiFi o Sub-1G previstos por el fabricante
Notas de Configuración y Documentación
Las cifras de producción anual recogidas en este documento proceden literalmente de la ficha técnica del fabricante y están calculadas para tres niveles de irradiancia horizontal global de referencia. El propio documento indica que se basan en un factor de reducción del sistema, por lo que la producción real de cada instalación dependerá de su orientación, inclinación, sombras y condiciones locales.
El microinversor admite de forma opcional un banco de baterías, según se indica en el apartado de opciones del sistema de la ficha técnica. La comunicación del equipo se resuelve mediante los módulos WiFi (WE-P1) o Sub-1G (BE-P1) previstos por el fabricante.
La conexión de un equipo de generación a la red interior de una vivienda debe ajustarse a la reglamentación eléctrica vigente y a los requisitos de la empresa distribuidora. Techno Sun facilita la documentación técnica y los certificados de conformidad del conjunto para la tramitación correspondiente.
Certificaciones y Cumplimiento Normativo del Conjunto
Normativa declarada del microinversor
- IEC/EN 62109-1 e IEC/EN 62109-2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
- IEC/EN 61000-6-1, -6-2, -6-3 y -6-4 - Inmunidad y emisiones electromagnéticas en entornos residenciales e industriales
- EN 50549-1:2019 - Conexión de instalaciones generadoras a redes de distribución de baja tensión
- VDE-AR-N 4105:2018 y CEI 0-21 - Reglas técnicas de conexión a red alemana e italiana
Certificados aportados con el producto
- Atestación de conformidad CE del microinversor - Emitida por BV LCIE China con número 2366AB09CKNI51651-N1 para la serie VM600-VM1000 P2 bajo la Directiva RE 2014/53/UE
- Certificado de conformidad EN 50549-1 - Certificado U23-1064 emitido por Bureau Veritas Consumer Products Services Germany, fecha 24 de noviembre de 2023
- Atestación de conformidad CE del gateway SCG-G1 - Emitida por BV LCIE China con número 2366AB09CKNI51650 para el Solar Control Gateway
- Certificado de garantía del conjunto - Documento de garantía del kit de la serie VM aportado por el fabricante
Ensayos y normas de referencia de los certificados
- EN 62109-1:2010 y EN 62109-2:2011 - Ensayos de seguridad recogidos en los informes CKNI-ESH-P23040726
- EN 50665:2017 y EN IEC 62311:2020 - Evaluación de exposición a campos electromagnéticos
- EN 301 489-1 y EN 301 489-17 - Compatibilidad electromagnética de equipos de radio
- DIN VDE V 0124-100:2020 - Ensayos de integración en red de unidades de generación en baja tensión
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha, parametrización y resolución de incidencias técnicas.
Kit solar de balcón Solitia VFSK-800W
Referencia: KIT0145 | Kit de autoconsumo enchufable de 800 W
Autoconsumo inmediato en balcones y terrazas mediante un conjunto ligero de cuatro módulos flexibles y microinversor de dos MPPT con certificación europea completa.
| Tipo de inversor | de Red o Microinversor |
| Marca | Solitia |
| Potencia nominal (W) | 800 |
| Salida AC inversor o cargador | 1PH (230Vac - 50Hz) |
| Tipo de panel solar | Flexible |
