Kit autoconsumo directo Huawei 3000W 16500W/día con inyección cero
[KIT0105] Kit autoconsumo directo Huawei 3000W 16500W/día con inyección cero
Kit de autoconsumo directo Solitia SolarPack KIT0105, con inversor Huawei

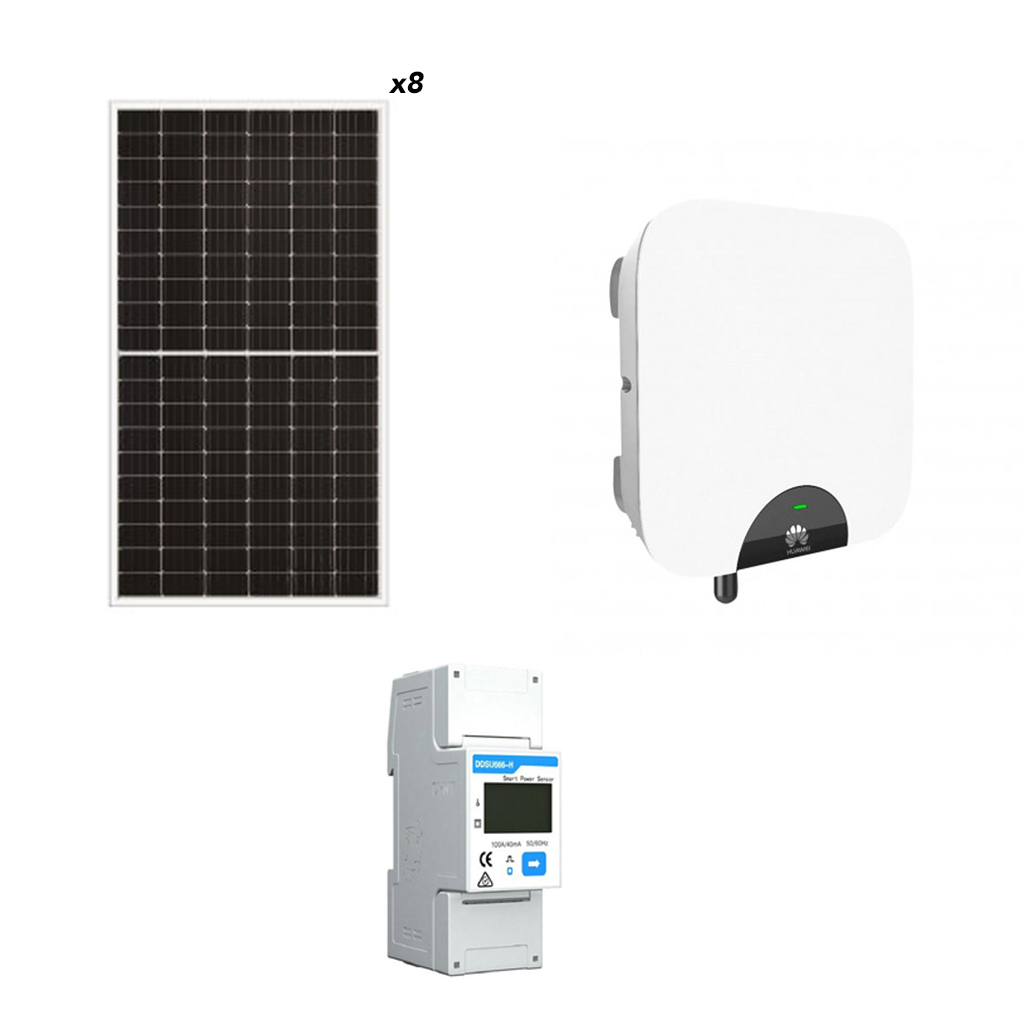

Componentes: inversor Huawei SUN2000-3KTL-L1 3000 W + 8 paneles LONGi 445 W (3560 Wp) + vatímetro Huawei DDSU666-H 100 A
Modo inyección cero mediante lectura RS485/Modbus del vatímetro
No incluye estructura, protecciones ni cableado
Nombre mostrado:
[KIT0105] Kit autoconsumo directo Huawei 3000W 16500W/día con inyección cero
Especificaciones Técnicas Detalladas
- Modelo: Huawei SUN2000-3KTL-L1 (referencia 01075350-015)
- Entrada de continua máxima recomendada: 4.500 Wp
- Tensión máxima de entrada: 600 V
- Tensión de arranque: 100 V
- Rango de tensión de operación MPPT: 90 V a 560 V
- Tensión nominal de entrada: 360 V
- Número de seguidores MPPT: 2
- Entradas por seguidor: 1
- Intensidad máxima por MPPT: 12,5 A
- Intensidad máxima de cortocircuito por MPPT: 18 A
- Conector de continua: Stäubli MC4
- Conexión a red: Monofásica
- Potencia de salida nominal: 3.000 W
- Potencia aparente máxima de alterna: 3.300 VA
- Tensión nominal de salida: 220 / 230 / 240 V CA
- Frecuencia nominal: 50 Hz / 60 Hz
- Intensidad máxima de salida: 15 A
- Factor de potencia ajustable: De 0,8 en adelanto a 0,8 en retraso
- Distorsión armónica total máxima: ≤ 3 %
- Eficiencia máxima: 98,3 %
- Eficiencia europea: 97,3 %
- Consumo nocturno: Inferior a 2,5 W
- Modelo: LONGi LR4-72-HPH, serie 425-455M (referencia SOL0343)
- Número de módulos del kit: 8 unidades
- Potencia máxima por módulo: 445 Wp
- Potencia total del campo: 3.560 Wp
- Tensión en el punto de máxima potencia: 41,3 V
- Tecnología de célula: Monocristalina PERC
- Dimensiones del módulo: 2.098 × 1.038 × 35 mm
- Modelo: Huawei Smart Power Meter DDSU666-H (referencia 20022248)
- Tipo de red: Monofásica, 1P2W
- Tensión de entrada (fase): 176 V CA a 288 V CA
- Rango de medida de corriente: 0 a 100 A
- Clase de precisión: Clase 1
- Precisión en tensión: ± 0,5 %
- Precisión en corriente, potencia y energía: ± 1 %
- Precisión en frecuencia: ± 0,01 Hz
- Interfaz de comunicación: RS485, Modbus-RTU a 9.600 bps
- Consumo propio: ≤ 0,8 W
- Montaje: Carril DIN de 35 mm
- Dimensiones: 100 × 36 × 65,5 mm
- Peso con cables: 1,2 kg
- Accesorios incluidos con el vatímetro: Toroidal de 100 A / 40 mA con 5 m de cable y cable RS485 de 10 m
- Protección anti-isla: Sí
- Protección contra polaridad inversa de continua: Sí
- Monitorización de aislamiento: Sí
- Descargador de sobretensiones de continua: Tipo II según EN/IEC 61643-11
- Descargador de sobretensiones de alterna: Tipo II según EN/IEC 61643-11
- Monitorización de corriente residual: Sí
- Protección contra sobreintensidad, cortocircuito y sobretensión de alterna: Sí
- Protección contra sobrecalentamiento: Sí
- Protección de falta de arco: Sí
- Grado de protección del inversor: IP65
- Rango de temperatura de operación: -25 °C a +60 °C
- Humedad relativa de operación: 0 % a 100 %
- Altitud de operación: 0 a 4.000 m, con reducción de capacidad a partir de 2.000 m
- Refrigeración: Convección natural
- Comunicación del inversor: RS485 y WLAN integrada con aplicación FusionSolar
- Dimensiones del inversor: 365 × 365 × 156 mm, soporte de montaje incluido
- Peso del inversor: 12 kg
Composición del Kit
Relación exacta de componentes según la lista de materiales registrada en el sistema.
| Cantidad | Referencia | Componente |
|---|---|---|
| 1 | 01075350-015 | Huawei SUN2000-3KTL-L1 — inversor monofásico de 3.000 W con 2 MPPT |
| 8 | SOL0343 | LONGi LR4-72-HPH — módulo monocristalino PERC de 445 Wp, 2.098 × 1.038 × 35 mm |
| 1 | 20022248 | Huawei Smart Power Meter DDSU666-H — vatímetro monofásico de 100 A con toroidal |
La estructura de soporte, las protecciones de continua y alterna y el cableado de la instalación se dimensionan según la cubierta y el cuadro de cada proyecto, y se configuran como suministro independiente de este kit.
Datos de Dimensionado del Conjunto
Relación campo-inversor
- Campo instalado de 3.560 Wp frente a 3.000 W de potencia nominal de salida.
- La entrada de continua máxima recomendada del inversor es de 4.500 Wp.
- Reparto habitual en dos cadenas, una por cada seguidor MPPT del inversor.
- Ventana de trabajo MPPT de 90 a 560 V con arranque a 100 V.
Funcionamiento en inyección cero
- El vatímetro DDSU666-H mide el consumo en la acometida con clase de precisión 1.
- La lectura llega al inversor por RS485 con protocolo Modbus-RTU a 9.600 bps.
- El inversor limita su producción al consumo instantáneo medido.
- Rango de medida de 0 a 100 A mediante el toroidal suministrado con el vatímetro.
Condiciones de instalación
- Inversor con grado IP65 apto para montaje en exterior protegido.
- Refrigeración por convección natural, sin ventiladores.
- Temperatura de operación de -25 °C a +60 °C.
- Montaje del vatímetro en carril DIN de 35 mm dentro del cuadro.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial monofásico
- Vivienda unifamiliar con contrato monofásico y consumo diurno relevante.
- Cobertura de cargas permanentes como frigoríficos, climatización y bombas.
- Seguimiento de producción y consumo desde la aplicación FusionSolar.
Instalaciones sin excedentes
- Emplazamientos en los que el vertido a red no está autorizado o no interesa.
- Limitación automática de la producción al consumo medido en la acometida.
- Cumplimiento de las condiciones de conexión mediante protección anti-isla.
Pequeño comercio y oficina
- Locales con perfil de consumo concentrado en horario diurno.
- Potencia de campo de 3.560 Wp adecuada para consumos moderados y continuos.
- Monitorización remota para verificar el ahorro obtenido.
Reformas y ampliaciones
- Sustitución de una instalación antigua conservando la estructura existente.
- Preparación para incorporar acumulación compatible con el inversor.
- Dos seguidores MPPT que permiten cubiertas con dos orientaciones.
Certificaciones y Cumplimiento Normativo
Se relacionan las certificaciones que constan en la documentación técnica de los componentes principales del kit.
Seguridad del inversor
- EN/IEC 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos, parte general.
- EN/IEC 62109-2 - Requisitos particulares para inversores fotovoltaicos.
Conexión a red
- RD 1699 - Conexión a red de instalaciones fotovoltaicas de pequeña potencia en España.
- EN 50549-1 - Requisitos de conexión de generadores a redes de distribución.
- UNE 206006 y UNE 206007 - Ensayos de compatibilidad de red aplicables en España.
- Otras normas de red - G98, G99, CEI 0-21, VDE-AR-N-4105, AS 4777.2, C10/11, UTE C15-712, IEC 61727 e IEC 62116.
Protección contra sobretensiones
- EN/IEC 61643-11 - Descargadores de tipo II integrados en las entradas de continua y de alterna.
Campo fotovoltaico
- Certificado TÜV - Certificación de organismo para los módulos LONGi de las series LR4 y LR6.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
