Kit solar Caravana 12V 1000Wp/día con estructura de fibra ABS
[KIT0120] Kit solar Caravana 12V 1000Wp/día con estructura de fibra ABS

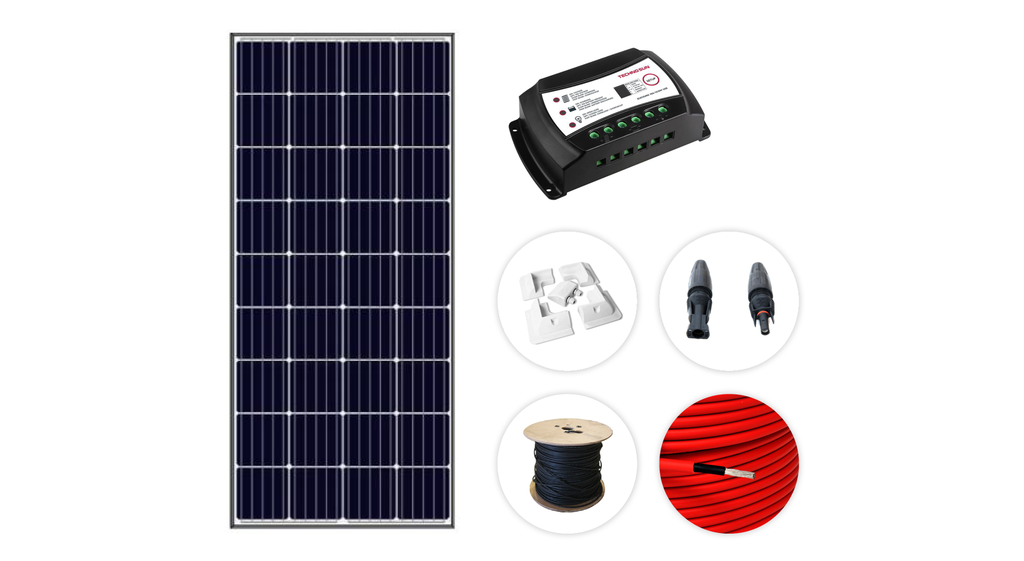

Incluye:
1 x [SOL0625] RED SOLAR Sunpath SPHSGD-M2 panel rígido 200W 12V
1 x [CHA061] Regulador PWM 10A-12/24V con programación crepuscular para iluminación y cargador USB 2.0 - ELECSUN
1 x [ELE1923] Elecsun Cable solar 6mm 1500V negro (bobina 25m)
1 x [STR1937] Estructura soporte en fibra ABS para panel solar de 5W a 200W para caravanas y barcos
1 x [ELE184] Pareja de 2 conectores solares Weidmüller macho y hembra 4-6mm sin herramientas - Weidmuller
Nombre mostrado:
[KIT0120] Kit solar Caravana 12V 1000Wp/día con estructura de fibra ABS
Especificaciones Técnicas Detalladas
- Modelo: Red Solar Sunpath SPHSGD-M2 200W (referencia SOL0625)
- Potencia máxima (Pmax): 200 W
- Eficiencia del módulo: 22,0 %
- Tensión a potencia máxima (Vmp): 22,8 V
- Corriente a potencia máxima (Imp): 8,78 A
- Tensión de circuito abierto (Voc): 26,9 V
- Corriente de cortocircuito (Isc): 9,30 A
- Tolerancia de salida: ± 3 %
- Tensión máxima del sistema: 1000 V CC
- Coeficiente de temperatura de Pmax: -0,38 %/°C
- Coeficiente de temperatura de Voc: -0,36 %/°C
- Coeficiente de temperatura de Isc: 0,07 %/°C
- Temperatura de funcionamiento: -40 °C a +85 °C
- Tipo de célula: Monocristalina PERC de tejas (shingled), grado A de 210 mm
- Número de células y conexiones: 160 células (4 × 40)
- Dimensiones del módulo: 1.210 × 880 × 35 mm
- Peso del módulo: 11,59 kg
- Cable de salida: 900 mm de 4 mm² con conector compatible MC4 y 2 diodos
- Grado de protección: IP65
- Garantía de fabricación del módulo: 10 años
- Garantía en salida lineal de potencia: 25 años
- Modelo: Elecsun 10A 12/24V-LC-T (referencia CHA061)
- Tipo de regulación: PWM
- Tensión de sistema: 12 V y 24 V con detección automática
- Corriente nominal de entrada: 10 A
- Corriente nominal de carga: 10 A
- Tensión máxima de entrada: 55 V CC
- Sobrecarga admisible: 25 % de corriente durante 1 minuto
- Desconexión de carga: 11,1 V en 12 V / 22,2 V en 24 V
- Reconexión de carga: 12,6 V en 12 V / 25,20 V en 24 V
- Tensión de ecualización (60 minutos): 14,8 V en 12 V / 29,6 V en 24 V
- Tensión de elevación bulk (60 minutos): 14,4 V en 12 V / 28,8 V en 24 V
- Tensión de flotación: 13,7 V en 12 V / 27,4 V en 24 V
- Compensación de temperatura: -30 mV/°C en 12 V / -60 mV/°C en 24 V
- Sección de terminales: 2,5 mm²
- Rango de temperatura: -35 °C a +55 °C
- Programación crepuscular: Toda la noche o de 1 a 13 horas desde el anochecer
- Retardo ante cambios lumínicos: 10 minutos para evitar falsos positivos
- Cargador auxiliar: Salida USB 2.0
- Construcción: Componentes electrónicos de grado industrial, sin interruptores mecánicos
- Peso: 0,1 kg
- Referencia: STR1937
- Tipo: Estructura soporte en fibra ABS para caravanas y embarcaciones
- Rango de módulo admitido: Paneles solares de 5 W a 200 W
- Peso por juego: 0,9 kg
- Referencia: ELE1923
- Designación: Cable solar H1Z2Z2-K de 1 × 6 mm², 1500 V, color negro
- Presentación: Bobina de 25 m
- Peso de la bobina: 1,88 kg
- Temperatura máxima del conductor: 120 °C
- Temperatura máxima en cortocircuito: 250 °C durante un máximo de 5 s
- Rango de temperatura de servicio: -40 °C a +90 °C
- Comportamiento frente al fuego: Ignífugo y libre de halógenos
- Normas de referencia: IEC 60332-1-2, EN 50618 e IEC 62930
- Referencia: ELE184
- Descripción: Pareja de conectores solares Weidmüller, macho y hembra
- Sección de cable admitida: 4 a 6 mm
- Montaje: Ensamblaje manual sin herramientas
Composición del Kit
Relación exacta de componentes según la lista de materiales registrada en el sistema. Cada referencia dispone de su propia ficha técnica en el catálogo.
| Cantidad | Referencia | Componente |
|---|---|---|
| 1 | SOL0625 | Red Solar Sunpath SPHSGD-M2 — módulo rígido de 200 W a 12 V, 1.210 × 880 × 35 mm |
| 1 | CHA061 | Elecsun — regulador PWM de 10 A a 12/24 V con programación crepuscular y cargador USB 2.0 |
| 1 | STR1937 | Estructura soporte en fibra ABS para módulos de 5 W a 200 W, para caravanas y embarcaciones |
| 1 | ELE1923 | Solitia serie Elecsun — cable solar H1Z2Z2-K de 1 × 6 mm² 1500 V negro, bobina de 25 m |
| 1 | ELE184 | Weidmüller — pareja de conectores solares macho y hembra de 4 a 6 mm sin herramientas |
Datos de Dimensionado del Conjunto
Compatibilidad campo-regulador
- Módulo de 200 W con Voc de 26,9 V frente a los 55 V CC admitidos por el regulador.
- Corriente de cortocircuito del módulo de 9,30 A frente a los 10 A nominales del regulador.
- Isc del módulo y corriente de entrada del regulador dimensionadas para un solo panel.
- Estructura de fibra ABS válida para módulos de 5 W a 200 W, cubriendo la referencia suministrada.
Gestión de carga y de consumos
- Detección automática de tensión de sistema entre 12 V y 24 V.
- Desconexión de carga a 11,1 V y reconexión a 12,6 V en sistemas de 12 V.
- Tensiones de flotación, elevación y ecualización preprogramadas para plomo-ácido sellado.
- Compensación térmica de -30 mV/°C sobre las tensiones de carga en 12 V.
Iluminación autónoma
- Programación crepuscular de toda la noche o de 1 a 13 horas desde el anochecer.
- Retardo de 10 minutos ante cambios lumínicos para evitar conmutaciones erróneas.
- Salida USB 2.0 para carga de dispositivos desde el propio regulador.
Aplicaciones Detalladas y Casos de Uso
Autocaravana, caravana y camper
- Alimentación del circuito de 12 V del vehículo con recarga solar en marcha y en estacionamiento.
- Estructura en fibra ABS pensada para la fijación sobre el techo del vehículo.
- Recarga de la batería de servicio sin depender de la toma de 230 V del camping.
Embarcaciones de recreo
- Mantenimiento de la batería de servicio durante los periodos de amarre.
- Cableado libre de halógenos y con rango de servicio de -40 °C a +90 °C.
- Conectores de montaje manual que facilitan la intervención a bordo.
Iluminación autónoma en corriente continua
- Instalaciones de alumbrado en las que la carga se activa al anochecer.
- Selección del número de horas de encendido mediante la programación del regulador.
- Cabañas, casetas de aperos y puntos de señalización sin acometida.
Pequeños sistemas aislados
- Aporte solar para consumos reducidos en 12 V con un único módulo.
- Base ampliable sobre la que incorporar acumulación adicional.
- Instalación rápida gracias al soporte en fibra ABS y a los conectores sin herramientas.
Certificaciones y Cumplimiento Normativo
Se relacionan las certificaciones que constan en la documentación técnica de los componentes del kit.
Módulo fotovoltaico
- CE - Marcado de conformidad europea del módulo SPHSGD-M2.
- RoHS - Restricción de sustancias peligrosas.
- IP65 - Grado de protección del módulo.
Cableado de continua
- EN 50618 - Cables para sistemas fotovoltaicos.
- IEC 62930 - Cables para instalaciones fotovoltaicas de hasta 1500 V CC.
- IEC 60332-1-2 - Ensayo de no propagación de la llama en conductor aislado.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL SOLITIA
Kit solar para caravana 12 V con 200 Wp y regulador PWM de 10 A
Referencia: KIT0120 | KIT SOLAR PARA CARAVANING
Generación solar completa para el circuito de 12 V del vehículo, con el soporte, el cable y los conectores ya resueltos en la misma referencia.
