Kit DS3 APSystems 880VA para 2 paneles solares de 300-600Wp
[KIT0132] Kit DS3 APSystems 880VA para 2 paneles solares de 300-600Wp

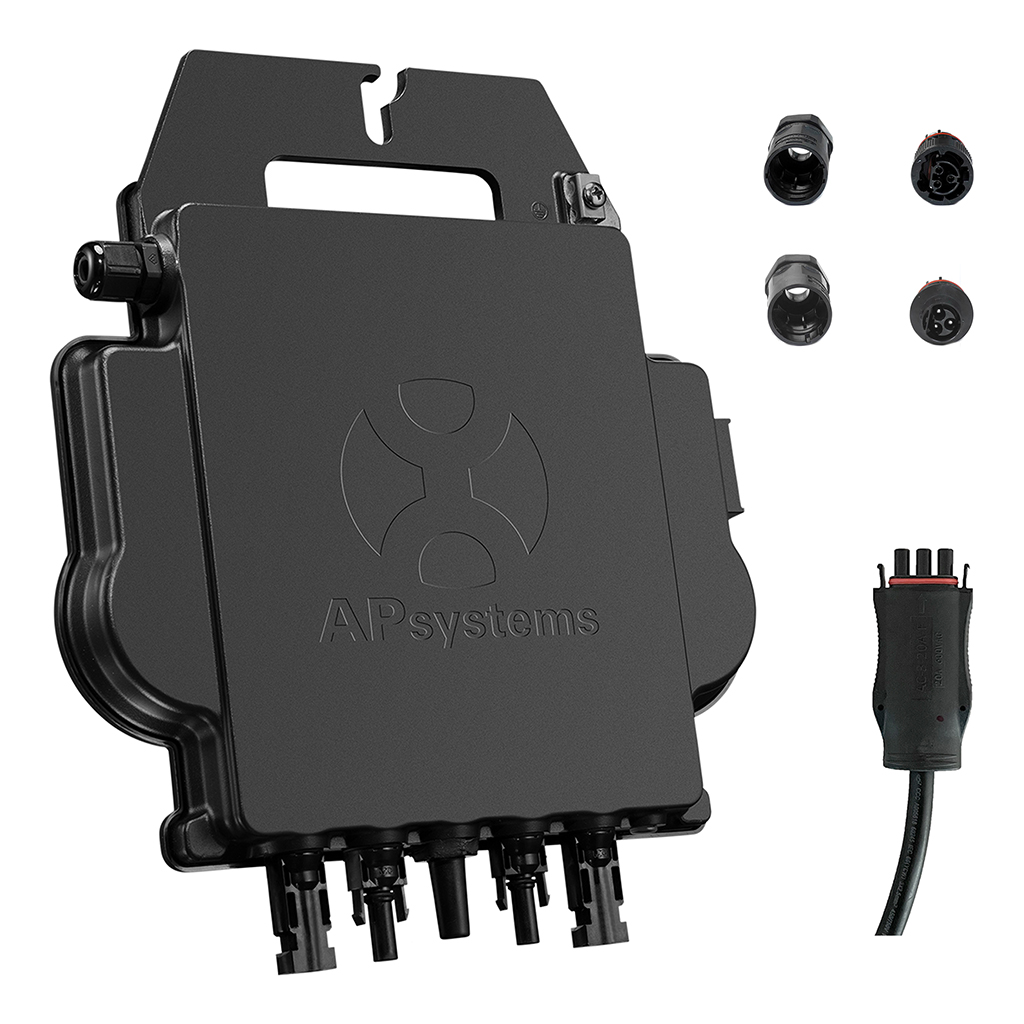

Kit con el microinversor APsystems DS3 de 880 VA (GRI0416) para dos módulos fotovoltaicos, con dos MPPT independientes y salida monofásica a 230 V. Incluye el cable Y3 AC de 1 m (ACC390) y la pareja de conectores monofásicos de 25 A, macho (ACC0003) y hembra (ACC0004). Los módulos fotovoltaicos no forman parte del kit.
Nombre mostrado:
[KIT0132] Kit DS3 APSystems 880VA para 2 paneles solares de 300-600Wp
Composición verificada del kit
El conjunto se suministra con las siguientes referencias de almacén. Los módulos fotovoltaicos con los que se asocia el microinversor se sirven bajo referencia independiente, ya que la elección de potencia y formato depende de cada proyecto.
1 x Microinversor APsystems DS3 880 VA 230 V
Referencia Techno Sun: GRI0416
Microinversor monofásico para dos módulos fotovoltaicos. Potencia máxima de salida continua de 880 VA, dos canales de entrada con MPPT independiente, comunicación inalámbrica ZigBee cifrada y relé de protección y seguridad integrado.
1 x Cable bus Y3 AC de 1 metro para series DS3 y QS2
Referencia Techno Sun: ACC390
Latiguillo de bus de corriente alterna de un metro que conecta una unidad de la serie DS3 al troncal del ramal, con conectores rápidos preinstalados.
1 x Conector macho monofásico 25 A para cable AC serie DS3
Referencia Techno Sun: ACC0003
Conector macho de la línea de corriente alterna, referencia de fabricante 2300931212, dimensionado para 25 A.
1 x Conector hembra monofásico 25 A para cable AC serie DS3
Referencia Techno Sun: ACC0004
Conector hembra de la línea de corriente alterna, referencia de fabricante 2300932212, dimensionado para 25 A.
Especificaciones Técnicas Detalladas
Datos de entrada CC del microinversor DS3
| Potencia de módulo fotovoltaico recomendada | 300 Wp - 620 Wp y superior |
| Rango de tensión MPPT | 28 V - 45 V |
| Rango de tensión de operación | 26 V - 60 V |
| Tensión de entrada máxima | 60 V |
| Corriente de entrada máxima | 20 A por canal (20 A x 2) |
| Número de canales con MPPT independiente | 2 |
| Tipo de conector de continua | Stäubli MC4 (PV-ADBP4-S2 y PV-ADSP4-S2) |
Datos de salida CA del microinversor DS3
| Potencia máxima de salida | 880 VA |
| Tensión de salida nominal | 230 V (rango 184 V - 264 V) |
| Corriente de salida nominal | 3,8 A |
| Frecuencia de salida | 50 Hz (rango 48 Hz - 52 Hz) |
| Factor de potencia | 0,99; ajustable de 0,8 en adelanto a 0,8 en retraso |
| Máximo de microinversores por ramal con cable de 2,5 mm² | 5 unidades (7 con cable de 4 mm²) |
| Tipo de red | Monofásica |
Cableado de alterna incluido en el kit
| Cable bus Y3 | 1 metro, para una unidad de la serie DS3 |
| Conector macho monofásico | 25 A, referencia 2300931212 |
| Conector hembra monofásico | 25 A, referencia 2300932212 |
| Cable bus de alterna | 2,5 mm² (23 A) o 4 mm² (28 A) |
Rendimiento declarado en ficha técnica
| Eficiencia máxima | 97,3 % |
| Eficiencia nominal del seguimiento MPPT | 99,5 % |
| Consumo en vacío | 20 mW |
| Diseño de transformador | Transformadores de alta frecuencia, aislados galvánicamente |
| Control de potencia reactiva | Función RPC integrada |
Construcción y condiciones ambientales del microinversor
| Dimensiones (ancho x largo x profundidad) | 263 mm x 218 mm x 42,5 mm |
| Peso | 3,2 kg |
| Grado de protección | IP67 |
| Refrigeración | Convección natural, sin ventiladores |
| Rango de temperatura ambiente | -40 °C a +65 °C |
| Rango de temperatura de almacenamiento | -40 °C a +85 °C |
Monitorización y garantía del microinversor
| Comunicación del microinversor a la ECU | ZigBee inalámbrico cifrado |
| Plataforma de monitorización | Portal EMA Online de APsystems |
| Garantía del microinversor | 12 años de serie, ampliable a 25 años de forma opcional |
| Condición de la garantía | Requiere supervisión del equipo a través del portal EMA |
Datos de Operación y Arquitectura Eléctrica
Límites operacionales
- Tensión máxima admisible en entrada de continua: 60 V por canal
- Corriente máxima de entrada: 20 A por cada uno de los dos canales
- Ventana útil de seguimiento MPPT: de 28 V a 45 V
- Rango de temperatura ambiente de trabajo: de -40 °C a +65 °C
Diseño del ramal de alterna
- Hasta 5 microinversores DS3 por ramal con cable de 2,5 mm² (7 con cable de 4 mm²)
- Corriente de salida nominal por unidad: 3,8 A
- Cable bus de alterna: 2,5 mm² (23 A) o 4 mm² (28 A)
- Conectores del kit dimensionados para 25 A en monofásico
Ventajas de la arquitectura modular
- Seguimiento independiente por cada uno de los dos módulos asociados
- Ausencia de cableado de continua de alta tensión en el recorrido hacia el cuadro
- Diagnóstico por módulo desde el portal de monitorización
- Ampliación posterior de la instalación sin rediseñar el generador existente
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial monofásico
- Instalaciones domésticas de pequeña potencia con conexión a red monofásica de 230 V
- Cubiertas donde interesa arrancar con dos módulos y crecer por etapas
- Viviendas en las que se quiere evitar tender continua de alta tensión hasta el cuadro
- Reformas en las que el espacio disponible obliga a repartir módulos en varias zonas
Cubiertas complejas con sombreado u orientaciones mixtas
- Tejados con chimeneas, antenas o elementos que proyectan sombras parciales
- Faldones con distinta orientación o inclinación dentro del mismo generador
- Aprovechamiento de superficies residuales que no justifican un inversor de cadena
- Configuraciones donde cada módulo debe trabajar en su propio punto de máxima potencia
Ampliaciones y actuaciones de mantenimiento
- Crecimiento módulo a módulo sobre instalaciones ya existentes con microinversores APsystems
- Sustitución de una unidad averiada manteniendo el resto del ramal en servicio
- Diagnóstico remoto por unidad a través del portal EMA sin desplazamiento a la instalación
Pequeñas instalaciones terciarias y comerciales
- Locales comerciales con acometida monofásica y consumo diurno
- Naves y talleres de pequeña superficie con reparto de módulos en varias aguas
- Explotaciones agrícolas con casetas de riego y consumo distribuido
Alcance del Suministro y Notas de Configuración
El conjunto se compone del microinversor APsystems DS3 de 880 VA y del cableado de alterna necesario para conectar esa unidad al ramal: cable bus Y3 de un metro y la pareja de conectores monofásicos de 25 A. Los módulos fotovoltaicos que se asocien al microinversor se suministran bajo referencia independiente, de forma que cada proyecto pueda elegir potencia, formato y marca.
La denominación del artículo en catálogo indica una asociación con dos módulos de entre 300 y 600 Wp. La ficha técnica del fabricante amplía el rango recomendado de potencia por módulo hasta 620 Wp y superior, siempre que se respeten los límites de 60 V de tensión de entrada y 20 A de corriente por canal.
La monitorización del equipo requiere una unidad de comunicaciones ECU de APsystems que actúe como pasarela ZigBee hacia el portal EMA. Las condiciones de garantía ampliada del fabricante están sujetas a que el microinversor permanezca supervisado a través de dicha plataforma.
Certificaciones y Cumplimiento Normativo del Microinversor
Seguridad y compatibilidad electromagnética
- EN 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos, requisitos generales
- EN 62109-2 - Requisitos particulares para inversores fotovoltaicos
Conexión a red en España
- UNE 217002 - Protección de interconexión para instalaciones generadoras
- RD 1699/2011 - Conexión a red de instalaciones de producción de pequeña potencia
- RD 647 y RD 413 - Marco regulatorio español aplicable a la generación conectada a red
Conexión a red en otros mercados europeos
- EN 50549-1 - Conexión de instalaciones generadoras a redes de distribución de baja tensión
- VDE-AR-N 4105 - Regla técnica alemana de conexión en baja tensión
- CEI 0-21 - Regla técnica italiana de conexión a red de distribución
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha, parametrización y resolución de incidencias técnicas.
Kit microinversor APsystems DS3 880 VA
Referencia: KIT0132 | Microinversor dual con cableado de alterna
Conversión a nivel de módulo con dos seguidores MPPT independientes para instalaciones monofásicas que exigen flexibilidad de diseño y diagnóstico por unidad.
