Kit Pylontech US5000 (4,8kWh) + MultiPlus-II 48/5000/70-50 230V GX
[KIT0159] Kit Pylontech US5000 (4,8kWh) + MultiPlus-II 48/5000/70-50 230V GX

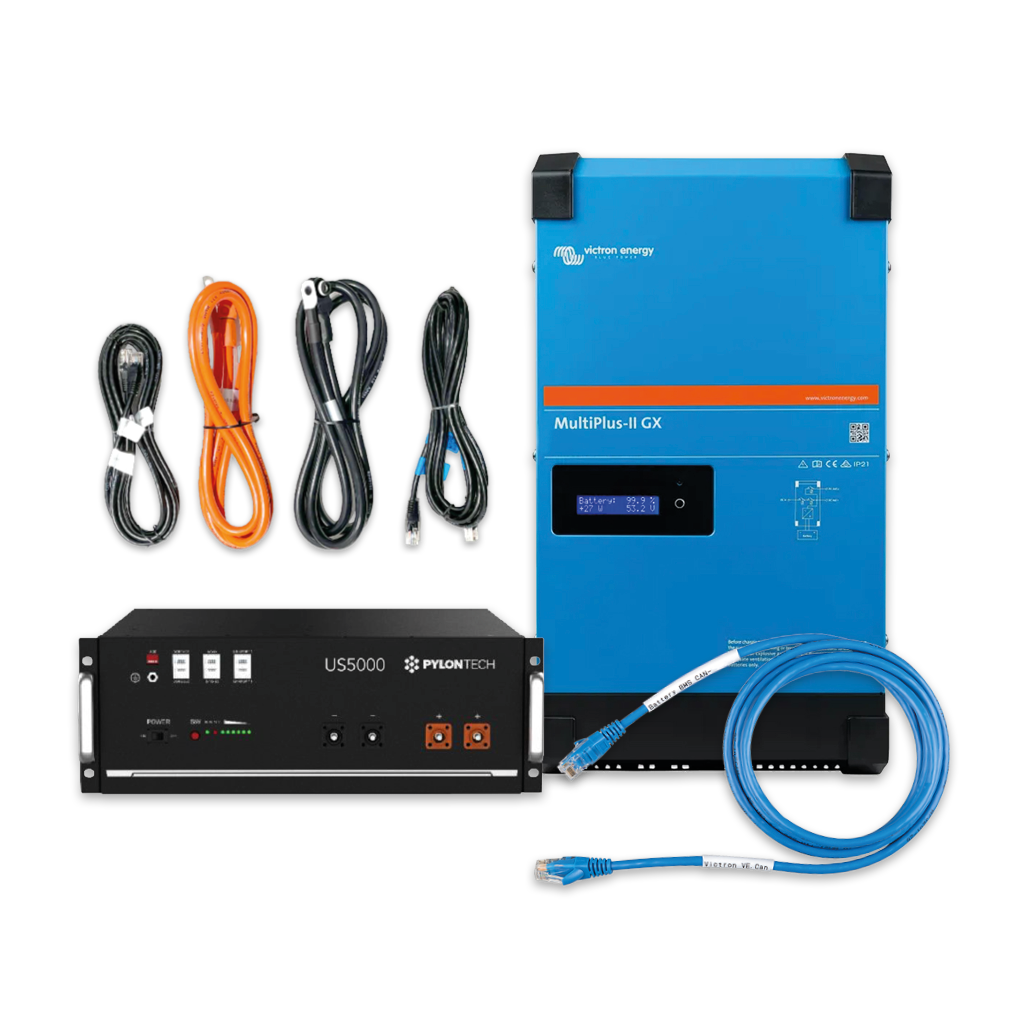

Kit para instalación aislada con inversor Multiplus-II GX (Color Control integrada) de 5.000VA y una batería de litio Pylontech de 4.800Wh.
Incluye cable de comunicación entre dispositivo GX y batería, así como el cable de potencia de batería a inversor.
Si se va a conectar un campo fotovoltaico es necesario añadir un regulador MPPT de marca Victron a medida y accesorios que no están incluidos.
Para instalación aislada se recomienda aumentar la capacidad de batería con más unidades US5000.
Nombre mostrado:
[KIT0159] Kit Pylontech US5000 (4,8kWh) + MultiPlus-II 48/5000/70-50 230V GX
Composición verificada del conjunto
La lista de materiales registrada en el sistema recoge las siguientes referencias. El conjunto aporta la conversión, la acumulación y la comunicación entre ambos equipos.
1 x PMP482506000
Referencia Techno Sun: Inversor cargador Victron MultiPlus-II 48/5000/70-50 230 V GX
Inversor cargador multifuncional con dispositivo GX integrado y pantalla de 2 x 16 caracteres. Potencia continua de salida de 5000 VA a 25 °C, cargador de baterías de 70 A y conmutador de transferencia de 50 A. Incorpora interfaz BMS-Can, puertos USB, Ethernet y VE.Direct, y conectividad Wi-Fi. Peso de 28,5 kg.
1 x LIT0774
Referencia Techno Sun: Kit de batería de litio Pylontech US5000 con pack de cables
Módulo de batería LiFePO4 de 48 V nominales y 4800 Wh de capacidad nominal, con 4560 Wh utilizables a una profundidad de descarga del 95 %. Comunicación RS485 y CAN. Se suministra acompañado del pack de cables de potencia. Peso del conjunto de 39,35 kg.
1 x ASS030710118
Referencia Techno Sun: Cable VE.Can a CAN-bus BMS de tipo A de 1,8 metros
Latiguillo de comunicación de 1,8 metros que enlaza el puerto del inversor con el bus CAN del sistema de gestión de la batería.
Especificaciones Técnicas Detalladas
Etapa de inversión del MultiPlus-II 48/5000/70-50 GX
| Rango de tensión de entrada en continua | 38 V - 66 V |
| Tensión de salida | 230 V CA con una tolerancia del 2 % |
| Frecuencia de salida | 50 Hz con una tolerancia del 0,1 % |
| Potencia continua de salida a 25 °C | 5000 VA |
| Potencia continua de salida a 25 °C en vatios | 4000 W |
| Potencia continua de salida a 40 °C | 3700 W |
| Potencia continua de salida a 65 °C | 3000 W |
| Balance neto máximo aparente devuelto a la red | 5000 VA |
| Pico de potencia | 9000 W |
| Eficacia máxima | 96 % |
| Consumo en vacío | 18 W |
| Consumo en vacío en modo AES | 12 W |
| Consumo en vacío en modo búsqueda | 2 W |
Etapa de carga y entrada de alterna
| Rango de tensión de entrada en alterna | 187 V - 265 V CA |
| Frecuencia de entrada | 45 Hz - 65 Hz |
| Corriente máxima de entrada en alterna | 50 A |
| Conmutador de transferencia | 50 A |
| Corriente máxima de carga de la batería | 70 A |
| Tensión de carga de absorción | 57,6 V |
| Tensión de carga de flotación | 55,2 V |
| Modo de almacenamiento | 52,8 V |
| Sensor de temperatura de la batería | Incluido |
| Salida auxiliar | Sí, 32 A |
| Sensor de corriente alterna externa opcional | 100 A |
| PowerControl y PowerAssist | Disponibles |
Módulo Pylontech US5000
| Tensión nominal | 48 V CC |
| Capacidad nominal | 4800 Wh |
| Profundidad de descarga | 95 % |
| Capacidad utilizable | 4560 Wh |
| Rango de tensión en descarga | 44,5 V - 53,5 V |
| Rango de tensión en carga | 52,5 V - 53,5 V |
| Corriente de carga y descarga recomendada | 75 A |
| Corriente máxima de carga y descarga | 120 A durante 15 minutos |
| Corriente de pico | 200 A durante 15 segundos |
| Comunicación | RS485 y CAN |
| Configuración máxima en un grupo de baterías | 16 módulos |
| Dimensiones del módulo | 442 x 420 x 161 mm |
| Peso del módulo | 38 kg |
Batería: rangos térmicos y vida útil
| Temperatura de trabajo en carga | 0 °C a 55 °C |
| Temperatura de trabajo en descarga | -10 °C a 55 °C |
| Temperatura de almacenamiento | -20 °C a 60 °C |
| Humedad admisible | 5 % a 95 % de humedad relativa sin condensación |
| Altitud máxima | Inferior a 4000 metros |
| Tipo de refrigeración | Natural |
| Grado de protección de la envolvente | IP20 |
| Vida de diseño | Más de 15 años a 25 °C |
| Ciclos de vida | Más de 6000 ciclos a 25 °C |
| Corriente y duración de cortocircuito | Inferior a 4000 A durante 2 ms |
Inversor: construcción y condiciones ambientales
| Interfaces del dispositivo GX integrado | BMS-Can, USB, Ethernet, VE.Direct y Wi-Fi |
| Pantalla | 2 x 16 caracteres |
| Puerto de comunicación VE.Bus | Para funcionamiento en paralelo y trifásico, control remoto e integración del sistema |
| Relé programable | Incluido |
| Encendido y apagado remoto | Disponible |
| Temperatura de trabajo | -40 °C a +65 °C, con refrigeración por ventilador |
| Humedad sin condensación | Máximo 95 % |
| Material y color de la carcasa | Acero, azul RAL 5012 |
| Grado de protección | IP22 |
| Peso | 28,5 kg |
Datos de Operación del Conjunto
Ventana de trabajo en continua
- Rango de entrada del inversor: de 38 V a 66 V
- Rango de descarga del módulo de batería: de 44,5 V a 53,5 V
- Rango de carga del módulo de batería: de 52,5 V a 53,5 V
- Compatibilidad directa de ambos rangos dentro de la arquitectura de 48 V
Capacidad de potencia
- Potencia continua del inversor de 4000 W a 25 °C y 3000 W a 65 °C
- Pico de potencia del inversor de 9000 W
- Corriente recomendada de la batería de 75 A, con 120 A durante 15 minutos
- Corriente de pico de la batería de 200 A durante 15 segundos
Gestión y comunicaciones
- Dispositivo GX integrado con interfaz BMS-Can para batería gestionada por bus CAN
- Cable VE.Can a CAN-bus BMS de tipo A incluido en el conjunto
- Puertos USB, Ethernet, VE.Direct y conectividad Wi-Fi en el propio inversor
- Portal VRM de Victron para seguimiento remoto y modificación de ajustes
Escalabilidad
- Hasta 16 módulos US5000 en un mismo grupo de baterías
- Funcionamiento en paralelo y trifásico del inversor a través del puerto VE.Bus
- Una sola unidad GX es suficiente para gobernar configuraciones en paralelo y trifásicas
- Ampliación de la acumulación sin sustituir la etapa de conversión existente
Aplicaciones Detalladas y Casos de Uso
Sistemas de almacenamiento residencial
- Autoconsumo con acumulación en viviendas unifamiliares con acometida monofásica
- Gestión de excedentes fotovoltaicos con carga y descarga controladas por el dispositivo GX
- Alimentación de cargas críticas durante cortes de suministro mediante la salida sin interrupción
- Instalaciones que requieren un punto único de supervisión sin añadir controlador externo
Instalaciones aisladas de la red
- Viviendas y casetas sin acometida eléctrica que trabajan sobre banco de litio a 48 V
- Sistemas con grupo electrógeno de apoyo gestionado mediante PowerControl y PowerAssist
- Explotaciones agrícolas y refugios con demanda estacional variable
- Configuraciones ampliables mediante módulos US5000 adicionales conforme crece el consumo
Respaldo de alimentación y cargas críticas
- Respaldo de servidores, sistemas de comunicación y equipos de seguridad
- Locales comerciales donde una interrupción del suministro detiene la actividad
- Salida principal con transferencia sin interrupción y salida auxiliar programable de 32 A
- Relé programable para señalización de alarma o arranque de generador
Aplicaciones móviles y marinas profesionales
- Embarcaciones y vehículos con demanda de 230 V y acumulación de litio
- Instalaciones con toma de puerto limitada, donde PowerAssist complementa la potencia disponible
- Entornos con rango térmico amplio, dentro de los límites declarados del equipo
- Sistemas que requieren seguimiento remoto a través del portal VRM
Notas de Configuración y Alcance del Suministro
El conjunto aporta la etapa de conversión, un módulo de acumulación de 4800 Wh y la comunicación entre ambos. Según la descripción de venta del artículo, para conectar un campo fotovoltaico en continua es necesario incorporar un regulador MPPT Victron dimensionado a medida junto con sus accesorios, que se sirven bajo referencia independiente.
Para instalaciones aisladas de la red, la propia descripción del artículo recomienda ampliar la capacidad de acumulación con módulos US5000 adicionales. La batería admite hasta 16 módulos en un mismo grupo, lo que permite escalar el sistema sin sustituir el inversor.
El dispositivo GX integrado en el inversor dispone de interfaz BMS-Can destinada a baterías gestionadas por bus CAN. La documentación de Victron advierte de que ese puerto no es compatible con VE.Can, extremo que debe tenerse en cuenta al conectar accesorios de comunicación.
Certificaciones y Cumplimiento Normativo de los Componentes
Seguridad del inversor cargador
- EN-IEC 60335-1 y EN-IEC 60335-2-29 - Seguridad de aparatos electrodomésticos y cargadores de baterías
- EN-IEC 62109-1 y EN-IEC 62109-2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
- IP22 - Grado de protección de la envolvente del inversor
- ISO 9001 - Certificado de sistema de gestión de la calidad de Victron Energy
Compatibilidad electromagnética y conexión a red
- EN 55014-1 y EN 55014-2 - Emisiones e inmunidad electromagnética
- EN-IEC 61000-3-2 y EN-IEC 61000-3-3 - Limitación de armónicos y fluctuaciones de tensión
- IEC 61000-6-1, IEC 61000-6-2 e IEC 61000-6-3 - Normas genéricas de inmunidad y emisión
- IEC 62116 y RD 1699/2011 - Certificados de protección antiisla y conexión a red aportados con el equipo
Batería de litio Pylontech US5000
- IEC 62619 - Requisitos de seguridad de baterías de litio secundarias para aplicaciones industriales
- IEC 63056 - Requisitos de seguridad de sistemas de acumulación con baterías de litio
- UN 38.3 - Ensayos de transporte de baterías de litio
- Marcado CE y certificación UL - Recogidos en la ficha técnica del fabricante
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha, parametrización y resolución de incidencias técnicas.
Kit MultiPlus-II 48/5000/70-50 GX con batería Pylontech US5000
Referencia: KIT0159 | Conjunto de almacenamiento a 48 V
Base de un sistema de almacenamiento gestionado con conversión de 5000 VA, dispositivo GX integrado y acumulación de litio ampliable hasta 16 módulos.
| Marca | Pylontech o Victron |
| Tipo de batería | Litio LV |
| Capacidad de batería (Wh) | 4800 |
| Tipo de inversor | de Aislada |
| Potencia nominal (W) | 4000 |
| Salida AC inversor o cargador | 1PH (230Vac - 50Hz) |
