[KIT0173-2] Kit Solax X1-HYB-6.0-LV + 2x TP-LD53

Kit para instalación conectada a red o aislada con inversor híbrido monofásico Solax de 6.000 W y 2 baterías de litio LD53 de 5,3 kWh cada una (total 10,6 kWh). Configuración apta para consumos diarios de hasta ~10 kWh en aislada o como sistema de autoconsumo con almacenamiento.

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

📕 Descarga de documentación

01 Ficha técnica TP-LD53 Solax [EN].pdf

01 Ficha técnica X1-HYBRID-LV Solax Power [EN].pdf

Términos y condiciones de venta

Nombre mostrado: [KIT0173-2] Kit Solax X1-HYB-6.0-LV + 2x TP-LD53

Kit SolaX X1-HYB-6.0-LV de 6 kW con acumulación T-BAT-SYS-LV TP-LD53 de 10,6 kWh

Conjunto monofásico de baja tensión con inversor híbrido de 6.000 W y 2 módulos LFP de 5,3 kWh, con 9,5 kWh útiles al 90 % de profundidad de descarga

Kit de autoconsumo monofásico con acumulación de baja tensión formado por el inversor híbrido SolaX X1-HYB-6.0-LV de 6.000 W y 2 módulos de batería T-BAT-SYS-LV TP-LD53 de 5,3 kWh cada uno. El inversor trabaja con baterías de 40 a 60 V y admite hasta 120 A de corriente de carga y descarga.

La acumulación suma 10,6 kWh de capacidad nominal y 9,5 kWh de energía útil al 90 % de profundidad de descarga, con celdas LFP sin cobalto y más de 6.000 ciclos de vida útil. La salida EPS del inversor conmuta en menos de 4 ms y admite un pico de 12.000 VA durante 10 segundos, lo que permite emplear el conjunto tanto en instalaciones conectadas a red como en instalaciones aisladas.

SKU

KIT0173-2

Potencia del inversor

6.000 W monofásicos

Capacidad de batería

10,6 kWh

Peso del conjunto

114,3 kg

Contenido del Kit

El kit se suministra con los siguientes componentes, tomados de la lista de materiales registrada en el sistema.

Cantidad	Referencia	Componente	Función en el conjunto
1	101011035900	Inversor híbrido monofásico SolaX X1-HYB-6.0-LV de 6.000 W	Conversión fotovoltaica, carga de la batería y salida EPS de respaldo
2	LIT0853	Módulo de batería SolaX T-BAT-SYS-LV TP-LD53 de 5,3 kWh	Almacenamiento de energía en celdas LFP de baja tensión a 51,2 V

Especificaciones Técnicas Detalladas

Inversor híbrido X1-HYB-6.0-LV Conjunto de baterías Módulo de batería TP-LD53 Datos del conjunto

Potencia máxima recomendada del conjunto FV	12.000 Wp
Tensión máxima de entrada FV	550 V
Tensión de entrada FV nominal	360 V
Rango de tensión MPPT	80 - 520 V
Tensión de arranque	110 V
Seguidores MPP / cadenas por seguidor	2 (1/1)
Corriente máxima de entrada por MPPT	16 A / 16 A
Corriente máxima de cortocircuito por MPPT	20 A / 20 A
Potencia nominal de salida	6.000 W
Potencia aparente máxima de salida	6.000 VA
Corriente máxima continua de salida	27,3 A
Tensión nominal de CA	1/N/PE, 220/230/240 V
Potencia aparente máxima de entrada de CA	9.200 VA
Corriente máxima de entrada de CA	40,0 A
Frecuencia nominal de CA	50 Hz / 60 Hz
Tipo de batería admitido	Litio o plomo-ácido
Rango de tensión de batería	40 - 60 V
Corriente máxima de carga y descarga	120 A
Tensión y frecuencia nominal de salida EPS	230 V, 50/60 Hz
Potencia de pico EPS	12.000 VA durante 10 s
Tiempo de conmutación	Inferior a 4 ms
Eficiencia máxima	97,6 %
Eficiencia europea	97,0 %
Grado de protección	IP65
Rango de temperatura ambiente de funcionamiento	-25 a 60 °C (reducción por encima de +45 °C)
Altitud máxima de funcionamiento	3.000 m
Dimensiones (an x al x prof)	397 x 490 x 201 mm
Peso neto	17,3 kg
Refrigeración	Refrigeración inteligente
Interfaces de comunicación	CAN, RS485, CT, medidor, NTC, WiFi, WiFi más LAN

Configuración	2 módulos TP-LD53 en paralelo
Capacidad nominal del conjunto	10,6 kWh
Capacidad útil del conjunto (90 % DOD)	9,5 kWh
Tensión nominal	51,2 V
Rango de tensión de funcionamiento	45 - 58 V
Corriente máxima de salida	120 A
Corriente de pico de descarga	200 A durante 10 s
Peso total del conjunto registrado en Techno Sun	114,3 kg

Modelo	T-BAT-SYS-LV D53 (TP-LD53)
Tipo de batería	Fosfato de hierro y litio (LFP) sin cobalto
Capacidad nominal por módulo	5,3 kWh
Capacidad útil por módulo (90 % DOD)	4,7 kWh
Tensión nominal	51,2 V
Rango de tensión de funcionamiento	45 - 58 V
Corriente de pico de descarga	200 A durante 10 s
Vida útil	Más de 6.000 ciclos al 90 % de DOD
Garantía de la batería	10 años
Grado de protección	IP65
Temperatura de funcionamiento	0 a 53 °C en carga; -20 a 53 °C en descarga
Humedad relativa	5 a 95 % sin condensación
Altitud máxima	Inferior a 3.000 m
Refrigeración	Natural
Puerto de comunicación	CAN / RS485
Dimensiones (lar x an x al)	645 x 150 x 430 mm
Peso por módulo	48,5 kg
Escalabilidad del sistema	Hasta 16 unidades en paralelo, 85,1 kWh

Referencia del kit	KIT0173-2
Tipo de instalación	Autoconsumo monofásico conectado a red o instalación aislada
Marca	SolaX Power
Peso total	114,3 kg
Documentación	Fichas técnicas del inversor y de la batería disponibles en las referencias de los componentes

Datos de Rendimiento y Límites Operativos del Conjunto

Conversión fotovoltaica

Hasta 12.000 Wp recomendados de campo fotovoltaico sobre 6.000 W nominales de salida.
Sobredimensionado fotovoltaico del 200 % y salida de CA hasta el 110 %.
Dos seguidores MPPT con rango de 80 a 520 V y arranque a partir de 110 V.
Eficiencia máxima del 97,6 % y eficiencia europea del 97,0 %.

Acumulación

10,6 kWh de capacidad nominal y 9,5 kWh de energía útil al 90 % de profundidad de descarga.
Tensión nominal de 51,2 V, dentro del rango de batería del inversor de 40 a 60 V.
Corriente máxima de carga y descarga del inversor de 120 A.
Corriente máxima de salida del banco de baterías de 120 A.

Respaldo y funcionamiento aislado

Conmutación a EPS en menos de 4 ms, con nivel equivalente a un SAI.
Pico de salida EPS de 12.000 VA durante 10 segundos.
Detección de temperatura del terminal de batería y descargadores tipo II en CA y CC.
Protección AFCI frente a arco eléctrico disponible como opción.

Emplazamiento

Inversor y baterías con grado de protección IP65.
Inversor operativo de -25 a 60 °C, con reducción de potencia por encima de +45 °C.
Baterías con carga de 0 a 53 °C y descarga de -20 a 53 °C.
Altitud máxima de funcionamiento de 3.000 m.

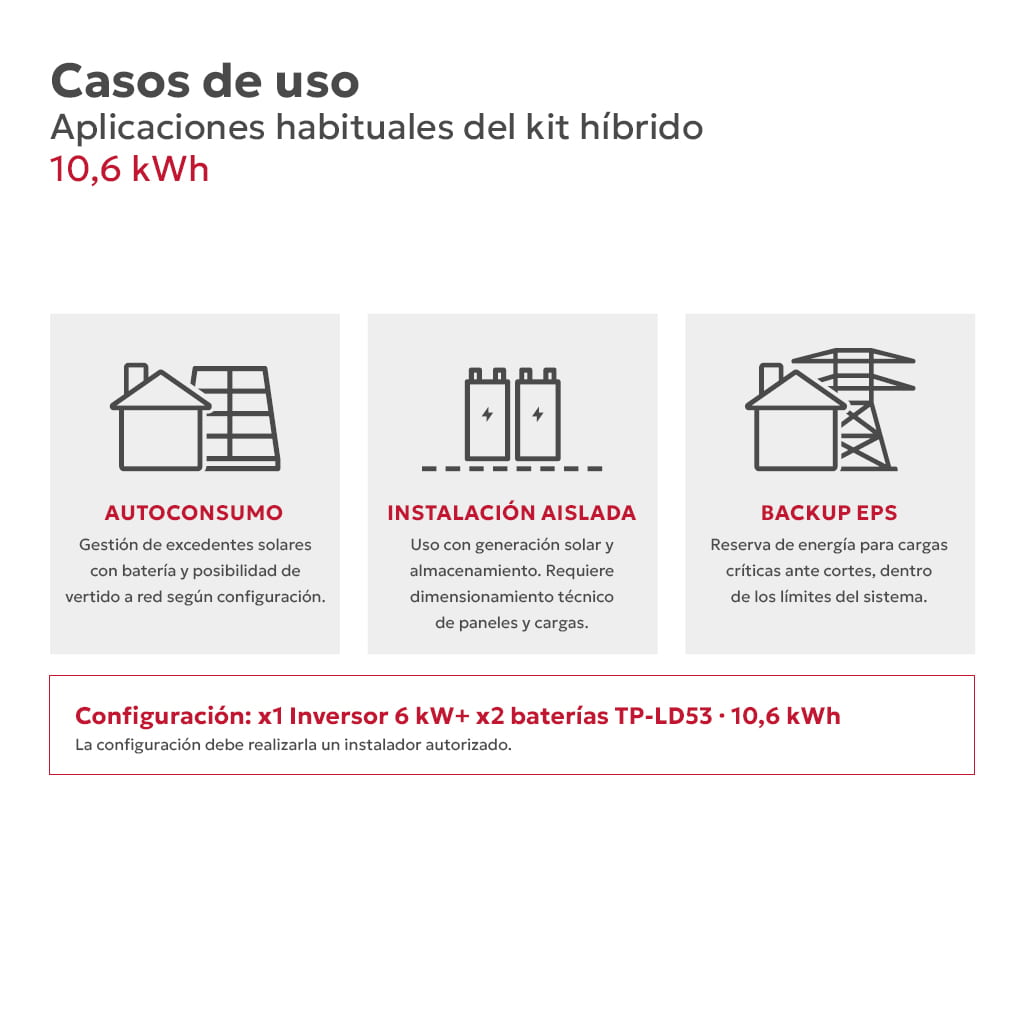

Aplicaciones Detalladas y Casos de Uso

chevron_rightAutoconsumo monofásico conectado a red

Acumulación del excedente fotovoltaico para su consumo en horario nocturno o de tarifa alta.
9,5 kWh útiles disponibles por ciclo diario.
Escaneo global del punto de máxima potencia para optimizar la captación en cubiertas con sombras parciales.

chevron_rightInstalaciones aisladas de la red

Salida EPS de 230 V y 50/60 Hz con pico de 12.000 VA durante 10 segundos.
Corriente de carga y descarga de hasta 120 A para aprovechar la potencia del banco.
Ampliación de la capacidad añadiendo módulos TP-LD53 adicionales, hasta 16 unidades en paralelo.

chevron_rightRespaldo de cargas críticas

Tiempo de conmutación inferior a 4 ms, adecuado para equipos sensibles a microcortes.
Corriente de pico de descarga de 200 A durante 10 segundos para arranques exigentes.
Gestión inteligente de cargas y respuesta rápida al transformador de intensidad en 0,3 segundos.

chevron_rightSupervisión y mantenimiento

Interfaces de comunicación CAN, RS485, CT, medidor, NTC, WiFi y WiFi más LAN.
Monitorización en tiempo real del estado de las baterías y diagnóstico de fallos.
Actualizaciones remotas del firmware de la batería.

Certificaciones y Cumplimiento Normativo

Inversor híbrido X1-HYB-LV

checkEN IEC 62109-1 y -2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
checkIEC 61727 e IEC 62116 - Interfaz de conexión a red y ensayos de prevención de funcionamiento en isla
checkNRS 097-2-1, PEA, MEA, BIS - Homologaciones adicionales declaradas por el fabricante

Baterías T-BAT-SYS-LV TP-LD53

checkIEC 62619 - Seguridad de celdas y baterías de litio de uso industrial
checkIEC 62040 - Sistemas de alimentación ininterrumpida
checkCE - Marcado de conformidad europea
checkUN38.3 - Ensayos obligatorios de transporte para baterías de litio

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración de parámetros, puesta en marcha y resolución de incidencias. Techno Sun es distribuidor oficial de SolaX Power y dispone de servicio postventa propio en España.

STOCK PERMANENTEENVÍO 24-48HGARANTÍA OFICIAL SOLAX POWER

Kit SolaX X1-HYB-6.0-LV con 10,6 kWh TP-LD53

Referencia: KIT0173-2 | Kit monofásico de autoconsumo con almacenamiento de baja tensión

Conjunto de autoconsumo monofásico con acumulación de baja tensión ampliable y respaldo EPS de conmutación inferior a 4 ms, apto para instalaciones conectadas a red y aisladas.
