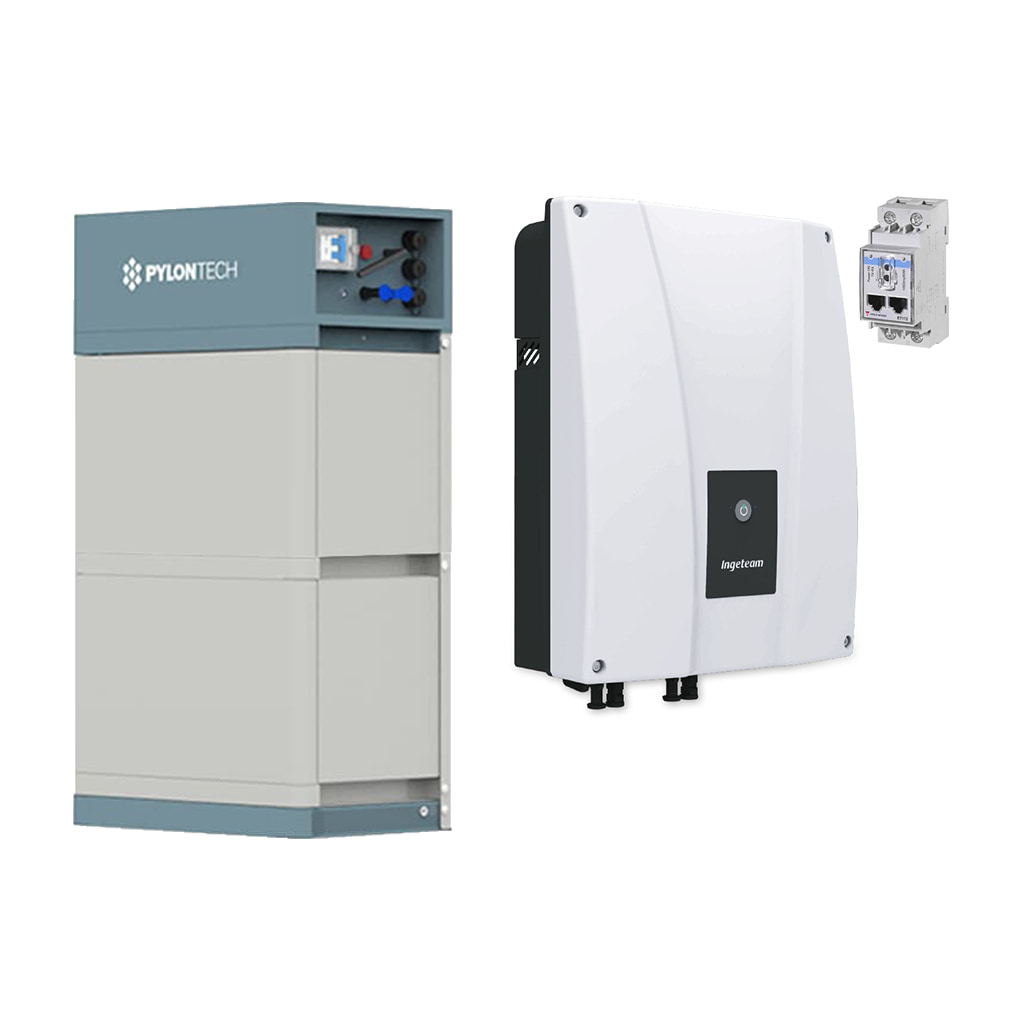

Kit Pylontech Force H2 (7,1kWh) + Ingeteam Ingecon Sun Storage 1Play 6TL M (6kW)
[KIT0181] Kit Pylontech Force H2 (7,1kWh) + Ingeteam Ingecon Sun Storage 1Play 6TL M (6kW)
Kit fotovoltaico Kit Pylontech Force H2 (7,1kWh) + Ingeteam Ingecon Sun Storage 1Play 6TL M (6kW)
Especificaciones: 7,1 kWh | 6kW | 106,16 kg
Referencia: KIT0181
Nombre mostrado:
[KIT0181] Kit Pylontech Force H2 (7,1kWh) + Ingeteam Ingecon Sun Storage 1Play 6TL M (6kW)
Composición verificada del conjunto
La lista de materiales registrada en el sistema recoge las siguientes referencias. El conjunto aporta el inversor híbrido, la acumulación de litio de alta tensión y su unidad de gestión.
1 x OFF0044
Referencia Techno Sun: Inversor híbrido Ingeteam Ingecon Sun Storage 1Play 6TL M
Inversor de baterías monofásico sin transformador con doble sistema MPPT, elevador de continua que amplía el rango de la conexión fotovoltaica y sistema de gestión de energía integrado. Comunicaciones incorporadas y funcionalidad de respaldo para instalaciones de autoconsumo. Peso de 26 kg.
2 x LIT0618
Referencia Techno Sun: Módulo de batería de litio Pylontech Force H2 FH9637M de 3,55 kWh
Módulo de alta tensión de 96 V y 37 Ah que aporta 3,55 kWh por unidad. Peso de 35 kg por módulo. Permite hasta 6 sistemas en paralelo según indica el fabricante.
1 x LIT0620
Referencia Techno Sun: Unidad de gestión Pylontech FC0500M para Force H2
Sistema de gestión de batería para módulos FH9637M de la serie Force H2, apto para configuraciones de 2 a 5 baterías. Se suministra con el cable de conexión al inversor.
Especificaciones Técnicas Detalladas
Entrada de continua fotovoltaica del 1Play 6TL M
| Potencia máxima del campo fotovoltaico | 11,5 kWp |
| Rango de tensión de seguimiento MPP | 125 V - 480 V |
| Tensión máxima de entrada | 550 V |
| Corriente máxima de entrada por entrada | 12 A en cada una de las dos entradas |
| Número de seguidores MPPT | 2 |
| Número de entradas por seguidor | 1 y 1 |
| Elevador de continua | Incluido, amplía el rango de la conexión fotovoltaica |
Entrada de baterías del inversor
| Rango de tensión de baterías | 40 V - 450 V |
| Corriente máxima de carga y descarga | 66 A |
| Tipos de batería admitidos | Plomo-ácido y ion-litio |
| Comunicación con baterías de ion-litio | CAN Bus 2.0 |
| Sistema de precarga | Incluido en la entrada de baterías |
Batería Pylontech Force H2 del conjunto
| Modelo de módulo | FH9637M |
| Tensión del módulo | 96 V CC |
| Capacidad del módulo | 37 Ah |
| Energía por módulo | 3,55 kWh |
| Número de módulos del conjunto | 2 unidades |
| Energía total del conjunto | 7,1 kWh |
| Profundidad de descarga | 90 % |
| Corriente de carga y descarga continua y máxima | 18,5 A en continuo y 40 A en máximo |
| Comunicación | CAN y Modbus |
| Grado de protección | IP55 |
| Temperatura de trabajo | 0 °C a 50 °C |
| Temperatura de almacenamiento | -20 °C a 60 °C |
| Vida de diseño | Más de 15 años a 25 °C |
| Peso por módulo | 35 kg |
Entrada de red en alterna
| Tensión nominal | 230 V |
| Rango de tensión | 172 V - 264 V |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Rango de frecuencia | 40 Hz - 70 Hz |
| Tipo de red | TT o TN |
| Potencia nominal | 6 kW |
| Corriente máxima | 26 A eficaces |
| Temperatura máxima para potencia nominal | 40 °C |
| Factor de potencia | De 0 a 1 |
Salida de cargas críticas en alterna
| Potencia a 25 °C durante 30 minutos, 2 minutos y 3 segundos | 6400 W, 6900 W y 7900 W |
| Corriente máxima | 26 A eficaces |
| Tensión nominal configurable | 220 V - 240 V |
| Frecuencia nominal configurable | 50 Hz o 60 Hz |
| Factor de potencia | De -0,8 a 1 y de 1 a 0,8 |
| Tiempo de respuesta de la función de respaldo | 12 milisegundos |
Rendimiento y datos generales del inversor
| Eficiencia máxima | 96 % |
| Euroeficiencia | 95,2 % |
| Sistema de refrigeración | Ventilación forzada |
| Caudal de aire | 45 m³/h |
| Consumo en espera | Inferior a 10 W |
| Temperatura de funcionamiento | -20 °C a +65 °C |
| Humedad relativa sin condensación | 4 % a 100 % |
| Grado de protección | IP65 |
| Altitud máxima | 2000 metros |
| Peso | 26 kg |
| Garantía declarada por el fabricante | 5 años, ampliable hasta 25 años |
Prestaciones y protecciones declaradas
| Sistema de gestión de energía | Integrado de serie en el inversor |
| Comunicaciones | Wi-Fi, Ethernet, RS-485 para el vatímetro y CAN Bus 2.0 para el BMS |
| Entradas y salidas configurables | 2 entradas digitales y 2 salidas libres de potencial |
| Protecciones | Sobretensiones en alterna, fallos de aislamiento, cortocircuitos y sobrecargas en la salida |
| Seccionador de continua | Incluido para el campo fotovoltaico |
| Protección antiisla | Con desconexión automática |
| Relé de puesta a tierra del neutro | Para cargas críticas en instalaciones de tipo TT |
| Monitorización | Interfaz de usuario Ingecon Sun Monitor para PC y dispositivos móviles |
Datos de Operación del Conjunto
Compatibilidad de tensiones
- Ventana de baterías del inversor: de 40 V a 450 V en continua
- Tensión de cada módulo Force H2: 96 V CC
- Configuración de dos módulos dentro de la ventana admitida por el inversor
- Ventana de seguimiento fotovoltaico independiente: de 125 V a 480 V
Capacidad de potencia
- Potencia nominal del inversor conectado a red: 6 kW
- Potencia en modo aislado a 25 °C: 6400 W durante 30 minutos y 7900 W durante 3 segundos
- Corriente máxima de carga y descarga del inversor: 66 A
- Corriente continua de la batería: 18,5 A, con 40 A de máximo
Modos de funcionamiento declarados
- Modo autoconsumo conectado a red, minimizando la energía importada
- Modo respaldo, alimentando las cargas críticas ante una caída de red
- Modo aislado, generando red de alterna y gestionando el equilibrio del sistema
- Posibilidad de trabajar solo desde el campo fotovoltaico y añadir el almacenamiento después
Escalabilidad de la acumulación
- La unidad de gestión FC0500M admite configuraciones de 2 a 5 módulos FH9637M
- El fabricante declara hasta 6 sistemas en paralelo para la familia Force H2
- Profundidad de descarga del 90 % sobre la energía instalada
- Vida de diseño declarada superior a 15 años a 25 °C
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial con acumulación
- Viviendas unifamiliares con acometida monofásica y generación fotovoltaica en cubierta
- Gestión de excedentes mediante el sistema de gestión de energía integrado en el inversor
- Instalaciones con dos orientaciones de cubierta gracias al doble seguidor MPPT
- Proyectos que requieren ampliar la acumulación por etapas hasta cinco módulos
Respaldo ante cortes de suministro
- Zonas con caídas de red largas o frecuentes que requieren modo de alimentación ininterrumpida
- Alimentación de cargas críticas con tiempo de respuesta de 12 milisegundos
- Instalaciones de tipo TT que requieren relé de puesta a tierra del neutro de las cargas críticas
- Locales comerciales y consultas profesionales con equipos sensibles a la interrupción
Instalaciones aisladas de la red
- Viviendas y explotaciones sin acometida donde el inversor genera y gestiona la red de alterna
- Sistemas con generador auxiliar arrancado mediante salida libre de potencial
- Equilibrio automático entre generación fotovoltaica, consumo y almacenamiento
- Emplazamientos de montaña o costa dentro de la altitud máxima declarada de 2000 metros
Instalación en exterior y entornos exigentes
- Montaje en fachada o patio técnico gracias al grado de protección IP65 del inversor
- Rango de temperatura de funcionamiento del inversor de -20 °C a +65 °C
- Humedad relativa admisible del 4 % al 100 % sin condensación
- Módulos de batería con grado de protección IP55 y rango de trabajo de 0 °C a 50 °C
Notas de Configuración y Alcance del Suministro
El conjunto aporta el inversor híbrido, dos módulos de batería Force H2 y la unidad de gestión FC0500M con su cable de conexión al inversor. El campo fotovoltaico, sus estructuras de montaje y el vatímetro de medida en el punto de conexión se dimensionan y se sirven bajo referencia independiente en función del proyecto.
La documentación de Ingeteam indica que el inversor puede trabajar inicialmente solo desde el campo fotovoltaico y que el sistema de almacenamiento puede incorporarse en una fase posterior. El equipo dispone además de comunicación RS-485 para el vatímetro y de CAN Bus 2.0 para el sistema de gestión de la batería.
La unidad de gestión FC0500M admite de 2 a 5 módulos FH9637M, de modo que la capacidad instalada puede crecer desde los 7,1 kWh de este conjunto sin sustituir el resto de elementos. El fabricante de la batería declara una profundidad de descarga del 90 % y una vida de diseño superior a 15 años a 25 °C.
Certificaciones y Cumplimiento Normativo de los Componentes
Seguridad y compatibilidad electromagnética del inversor
- EN 62109-1 y EN 62109-2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
- EN 61000-6-1, -6-2, -6-3 y -6-4 - Normas genéricas de inmunidad y emisión electromagnética
- EN 61000-3-11 y EN 61000-3-12 - Limitación de fluctuaciones de tensión y de armónicos
- Marcado CE - Declarado por el fabricante para la serie Ingecon Sun Storage 1Play TL M
Conexión a red de distribución
- UNE 206007-1:2013, UNE 206006:2011 y UNE 217001 IN:2015 - Requisitos españoles de conexión a red
- EN 50549-1 y EN 50438 - Conexión de instalaciones generadoras a redes de distribución de baja tensión
- IEC 62116 e IEC 61727 - Ensayos de protección antiisla y de sistemas fotovoltaicos conectados a red
- VDE-AR-N 4105, CEI 0-21 y G99 - Reglas técnicas de conexión en Alemania, Italia y Reino Unido
Batería Pylontech Force H2
- IEC 62619 - Requisitos de seguridad de baterías de litio secundarias para aplicaciones industriales
- IEC 62477 e IEC 62040 - Seguridad de sistemas de conversión y de sistemas de alimentación ininterrumpida
- UN 38.3 - Ensayos de transporte de baterías de litio
- Marcado CE y certificación UL - Recogidos en la ficha técnica del fabricante
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha, parametrización y resolución de incidencias técnicas.
Kit Ingeteam Ingecon Sun Storage 1Play 6TL M con Pylontech Force H2
Referencia: KIT0181 | Conjunto híbrido de 6 kW con 7,1 kWh de acumulación
Autoconsumo con almacenamiento en alta tensión, doble seguidor MPPT, gestión de energía integrada y respaldo de cargas críticas en 12 milisegundos.
