Kit Pylontech H48050 (9,6kWh) + Azzurro ZZT-HYD10.0-3PH (10kW)
[KIT0213] Kit Pylontech H48050 (9,6kWh) + Azzurro ZZT-HYD10.0-3PH (10kW)
Kit fotovoltaico que consta de inversor híbrido trifásico Azzurro de 10kW y batería Pylontech HV con 4 módulos H48050 y una capacidad total de 9,6kWh.
Paneles fotovoltaicos no incluidos.
Se incluye la mínima capacidad de batería necesaria para que el inversor la detecte correctamente por tensión. Si se requiere más capacidad, pueden ponerse en contacto con nosotros y les haremos un presupuesto personalizado.
📕 Descarga de documentación
Nombre mostrado:
[KIT0213] Kit Pylontech H48050 (9,6kWh) + Azzurro ZZT-HYD10.0-3PH (10kW)

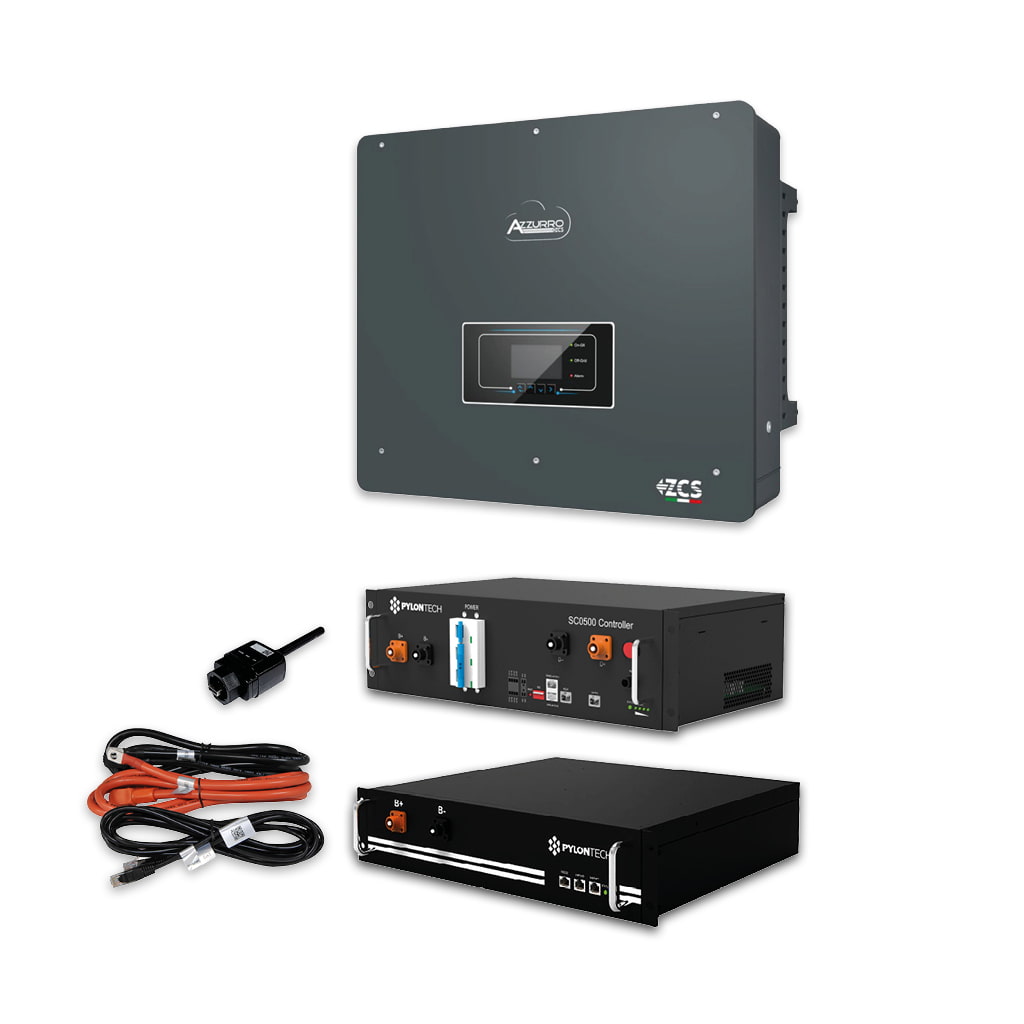

Composición del Kit
El kit se suministra con los siguientes equipos, todos ellos referenciados de forma individual en el catálogo de Techno Sun:
| Cantidad | Referencia | Componente | Marca | Función en el conjunto |
|---|---|---|---|---|
| 1 | ZZT-HYD10.0-3PH | Azzurro HYD10.0-3PH, inversor híbrido trifásico de 10 kW con 2 MPPT de 180-960 V | ZCS Azzurro | Conversión CC/CA, gestión de la batería y salida de respaldo EPS |
| 1 | ZSM-WIFI-USB | Kit de monitorización Wi-Fi externo LSW-3 con conexión USB | ZCS Azzurro | Envío de datos de producción y consumo al portal de monitorización |
| 1 | ACC0884 | Controlador BMS Pylontech SC0500-100S con cables, para PowerCube X1, H1 y H2 | Pylontech | Gestión y protección del conjunto de módulos de batería |
| 4 | BAT0484 | Módulo de batería Pylontech H48050 LiFePO4 de 2,40 kWh en alta tensión | Pylontech | Acumulación de energía, 2,40 kWh por módulo |
| 1 | ACC0679 | Pack de cables Pylontech de 2 m para baterías de litio de alta tensión H48050 y H48074 | Pylontech | Interconexión eléctrica y de comunicaciones del conjunto de baterías |
Peso total declarado del conjunto en Odoo: 146 kg. Los cuatro módulos H48050 se conectan en serie sobre el controlador SC0500-100S y suman 9,60 kWh a 192 Vdc de tensión nominal, con un rango de trabajo de 180 a 216 Vdc. Esta es la configuración mínima de capacidad que permite al inversor detectar correctamente la batería por tensión; el conjunto admite ampliación mediante módulos adicionales.
Especificaciones Técnicas Detalladas
- Potencia CC típica: 15.000 W
- Máxima potencia CC por cada MPPT: 7.500 W (300 V-850 V)
- Número de MPPT independientes: 2 (2 cadenas por MPPT)
- Tensión máxima de entrada: 1.000 V
- Tensión de activación: 250 V
- Tensión nominal de entrada: 600 V
- Intervalo MPPT de tensión CC: 180 V-960 V
- Intervalo de tensión CC a plena carga: 220 V-850 V
- Máxima corriente en entrada por cada MPPT: 25 A / 25 A
- Máxima corriente absoluta por cada MPPT: 30 A / 30 A
- Seccionador CC: Integrado
- Potencia nominal de salida CA: 10.000 W
- Potencia máxima aparente: 11.000 VA
- Máxima corriente de salida: 16 A
- Tipo de conexión y tensión nominal: Trifásica 3/N/PE, 220/380 V o 230/400 V
- Intervalo de tensión CA: 184 V-276 V (según los estándares locales)
- Frecuencia nominal: 50 Hz / 60 Hz
- Intervalo de frecuencia CA: 45 Hz-55 Hz / 55 Hz-65 Hz (según los estándares locales)
- Distorsión armónica total: Inferior al 3 %
- Factor de potencia: 1 por defecto, programable entre +/- 0,8
- Limitación de inyección en red: Programable desde pantalla
- Potencia suministrada en EPS: 10.000 W
- Potencia aparente de pico en EPS: 10.000 VA durante 60 s
- Tensión y frecuencia de salida EPS: Trifásica 230 V / 400 V, 50 Hz
- Corriente suministrable en EPS: 16 A (30 A durante 60 s)
- Tiempo de conmutación a EPS: Inferior a 20 ms
- Tipo de batería compatible: Iones de litio de alta tensión
- Intervalo de tensión admitida: 180 V-750 V
- Número de canales de batería independientes: 2 canales HV, configurables como independientes o en paralelo
- Máxima potencia de carga y descarga: 10.000 W
- Máxima corriente de carga por canal: 25 A (pico de 35 A durante 60 s)
- Máxima corriente de descarga por canal: 25 A (pico de 35 A durante 60 s)
- Curva de carga: Gestionada por el BMS de la batería
- Profundidad de descarga (DoD): 0 %-90 %, programable
- Intervalo de temperatura admitido: -10 °C / +50 °C
- Capacidad por módulo: 2,40 kWh
- Tensión nominal por módulo: 48 Vdc
- Capacidad nominal por módulo: 50 Ah
- Rango de tensión por módulo: 45-54 Vdc
- Química: Litio ferrofosfato (LiFePO4)
- Profundidad de descarga: 80 % (rango útil del 10 % al 90 %)
- Dimensiones por módulo (An x P x Al): 442 x 390 x 100 mm
- Peso por módulo: 24 kg
- Comunicación: RS485 / CAN
- Grado de protección: IP20
- Vida útil declarada: Más de 10 años
- Ciclos de operación: 4.000 ciclos
- Temperatura de operación: 0 a 50 °C
- Temperatura de almacenamiento: -20 a 60 °C
- Certificación de producto: TÜV, CE
- Producto relacionado: PowerCube X1 / H1 / H2
- Tensión de funcionamiento del controlador: 60-600 Vdc
- Tensión de funcionamiento del sistema: 60-600 Vdc
- Corriente máxima de carga: 100 A
- Tensión de descarga: 60-600 Vdc
- Corriente máxima de descarga: 100 A
- Autoconsumo: 8 W
- Dimensiones (L x P x Al): 442 x 390 x 132 mm
- Peso: 8,5 kg
- Comunicación: Modbus RTU / CAN
- Clase de protección: IP20
- Vida útil del dispositivo: 15 años
- Temperatura de funcionamiento: -20 a 65 °C
- Temperatura de almacenamiento: -40 a 80 °C
- Certificación: TÜV, CE
- Protección de interfaz interna: sí
- Protecciones de seguridad: Anti isla, RCMU, monitorización de fallo a tierra
- Protección contra inversión de polaridad CC: sí
- Protección contra sobrecalentamiento: sí
- Categoría de sobretensión y clase de protección: Overvoltage Category III / Protective class I
- Descargadores integrados: MOV CA/CC tipo 2 estándar
- Protección contra sobrecorrientes en salida: sí
- Batería soft start: sí
- Intervalo de temperatura ambiente: -30 °C a 60 °C
- Topología: Sin transformador
- Grado de protección ambiental: IP65
- Intervalo de humedad relativa admitido: 0-100 %
- Máxima altitud operativa: 4.000 m, con derating a partir de 2.000 m
- Nivel de ruido: Inferior a 45 dB a 1 m
- Refrigeración: Convección forzada
- Peso del inversor: 37 kg
- Medidas (Al x An x P): 515 x 571 x 264 mm
- Pantalla: Pantalla LED y aplicación móvil
- Garantía del inversor: 10 años
- Eficiencia máxima: 98,2 %
- Eficiencia ponderada europea: 97,7 %
- Eficiencia MPPT: 99,9 %
- Máxima eficiencia de carga y descarga de baterías: 97,8 %
- Consumo en modo de espera: Inferior a 15 W
- Interfaz de comunicación: Wi-Fi, 4G y Ethernet opcionales; RS485 con protocolo propietario; USB; CAN 2.0 para la conexión con baterías; Bluetooth
- Medidores externos: Línea RS485, admite hasta 4 medidores
- Entradas adicionales: 6 entradas digitales de 5 V TTL y conexión para sensores directos (CT)
- Medidor de energía: Integrado en el inversor
- Conexión en paralelo: Admitida
- Modo cero inyección: Disponible, programable desde pantalla
Datos de Rendimiento y Límites Operacionales
Rendimiento de conversión
- Eficiencia máxima del 98,2 % y eficiencia ponderada europea del 97,7 %.
- Eficiencia de seguimiento MPPT del 99,9 %.
- Eficiencia máxima de carga y descarga del canal de baterías del 97,8 %.
- Consumo propio en modo de espera inferior a 15 W.
Límites operacionales del inversor
- Temperatura ambiente admitida de -30 °C a 60 °C.
- Humedad relativa admitida del 0 al 100 %.
- Altitud máxima de 4.000 m, con reducción de potencia a partir de 2.000 m.
- Grado de protección IP65 y nivel de ruido inferior a 45 dB a 1 m.
Configuración del acumulador de 9,6 kWh
- Cuatro módulos H48050 de 2,40 kWh conectados en serie suman 9,60 kWh de capacidad nominal.
- Tensión nominal del conjunto de 192 Vdc, con un rango de trabajo de 180 a 216 Vdc.
- Profundidad de descarga del 80 %, con un rango útil declarado del 10 % al 90 %.
- Vida cíclica declarada de 4.000 ciclos y más de 10 años de vida útil por módulo.
Respaldo ante cortes de red
- Salida EPS trifásica de 10.000 W a 230/400 V y 50 Hz.
- Tiempo de conmutación inferior a 20 ms desde la detección del corte.
- Funcionamiento en isla con aporte simultáneo del campo fotovoltaico y de la batería.
- Distorsión armónica total en la salida EPS del 3 %.
Dimensionado y consideraciones de proyecto
El inversor HYD10.0-3PH admite una potencia CC típica de 15.000 W repartida entre dos MPPT independientes con dos cadenas cada uno, con una tensión máxima absoluta de entrada de 1.000 V y una corriente máxima de 25 A por seguidor. El intervalo de seguimiento MPPT abarca de 180 V a 960 V, lo que ofrece un margen amplio para el diseño de cadenas en cubiertas con distintas orientaciones e inclinaciones.
El canal de baterías trabaja en el rango de 180 V a 750 V y dispone de dos canales de alta tensión configurables como independientes o en paralelo. El conjunto de cuatro módulos H48050 aporta 192 Vdc nominales, con un rango real de 180 a 216 Vdc, y se sitúa por tanto en el extremo inferior del rango admitido. Esta configuración corresponde a la capacidad mínima necesaria para que el inversor identifique el acumulador por tensión y arranque la comunicación CAN con el controlador SC0500-100S.
Cuando el proyecto requiera mayor autonomía o mayor corriente de carga y descarga, la arquitectura PowerCube admite la incorporación de módulos H48050 adicionales sobre el mismo controlador. El servicio técnico de Techno Sun puede preparar la configuración adecuada en función del perfil de consumo, de la potencia contratada y del número de horas de respaldo previsto.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial y terciario trifásico
- Viviendas y locales con suministro trifásico que buscan aprovechar los excedentes fotovoltaicos.
- Gestión automática de los flujos entre generación, acumulación, consumo y red.
- Desplazamiento del consumo nocturno a la energía acumulada durante las horas centrales del día.
- Programación del modo de cero inyección cuando la instalación no disponga de permiso de vertido.
Comercio, oficinas y talleres
- Instalaciones con potencia contratada acorde a los 10.000 W nominales del inversor.
- Reducción del término de energía mediante autoconsumo instantáneo de la producción.
- Recorte de puntas de demanda con el apoyo de la descarga del acumulador.
- Monitorización remota de producción y consumo mediante el módulo Wi-Fi incluido.
Respaldo de cargas esenciales
- Alimentación de circuitos críticos a través de la salida EPS trifásica de 10.000 W.
- Conmutación en menos de 20 ms, compatible con equipos informáticos y de refrigeración.
- Zonas con cortes de suministro frecuentes o redes rurales de calidad variable.
- Ampliación de la autonomía mediante módulos de batería adicionales sobre el mismo controlador.
Requisitos de instalación y puesta en marcha
- Instalación reservada a personal cualificado conforme al Reglamento Electrotécnico de Baja Tensión.
- Tramitación del acceso y conexión ante la distribuidora cuando la instalación vierta energía a la red.
- Comprobación previa de la sección de los conductores de continua y alterna, y de las protecciones magnetotérmicas y diferenciales del cuadro.
- Configuración del modo de trabajo del inversor: autoconsumo con excedentes, cero inyección o respaldo mediante la salida EPS.
- Emparejamiento de la comunicación CAN entre el inversor y el sistema de gestión de la batería antes de la primera carga.
Certificaciones y Cumplimiento Normativo
Estándares de seguridad del inversor
- IEC 62109-1 - seguridad de convertidores de potencia para sistemas fotovoltaicos, parte 1
- IEC 62109-2 - requisitos particulares para inversores fotovoltaicos
- NB-T32004 / IEC 62040-1 - requisitos aplicables a sistemas de alimentación ininterrumpida
- Overvoltage Category III / Protective class I - categoría de sobretensión y clase de protección declaradas
Compatibilidad electromagnética y red
- EN 61000-1 y EN 61000-3 - compatibilidad electromagnética declarada por el fabricante
- Certificado de conexión a red - documentación de conexión a red disponible en la ficha del producto
- Certificado NTS - conformidad con las Normas Técnicas de Supervisión aplicables
- Certificado de inyección cero e ITC-BT-40 - función de limitación de vertido a red documentada
- Declaración de conformidad CE - emitida por el fabricante para la serie HYD 3PH
Almacenamiento Pylontech
- TÜV - certificación de producto de los módulos H48050 y del controlador SC0500-100S
- CE - marcado de conformidad europea de los módulos y del controlador
- Ficha de seguridad ADR / MSDS - documentación de transporte de mercancías peligrosas disponible
- Lista de inversores compatibles - documento de compatibilidad publicado por el fabricante
Servicio y documentación
- Documentación técnica - fichas técnicas, manuales de usuario y guías rápidas de cada componente disponibles en la ficha del producto
- Soporte de puesta en marcha - asistencia técnica de Techno Sun para la configuración y la parametrización del conjunto
- Garantía de fabricante - cada componente conserva la garantía y el canal de asistencia de su fabricante
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del conjunto, configuración de parámetros, puesta en marcha y resolución de incidencias técnicas sobre cada uno de los equipos que integran el kit.
Kit Azzurro HYD10.0-3PH de 10 kW con Pylontech H48050 de 9,6 kWh
Referencia: KIT0213 | Kit de autoconsumo trifásico con acumulación
Conjunto preparado para instalaciones trifásicas de autoconsumo con acumulación de 9,60 kWh en alta tensión, respaldo EPS y monitorización remota, con componentes de fabricantes con presencia y servicio técnico consolidados en Europa.
| Marca | Azzurro o Pylontech |
