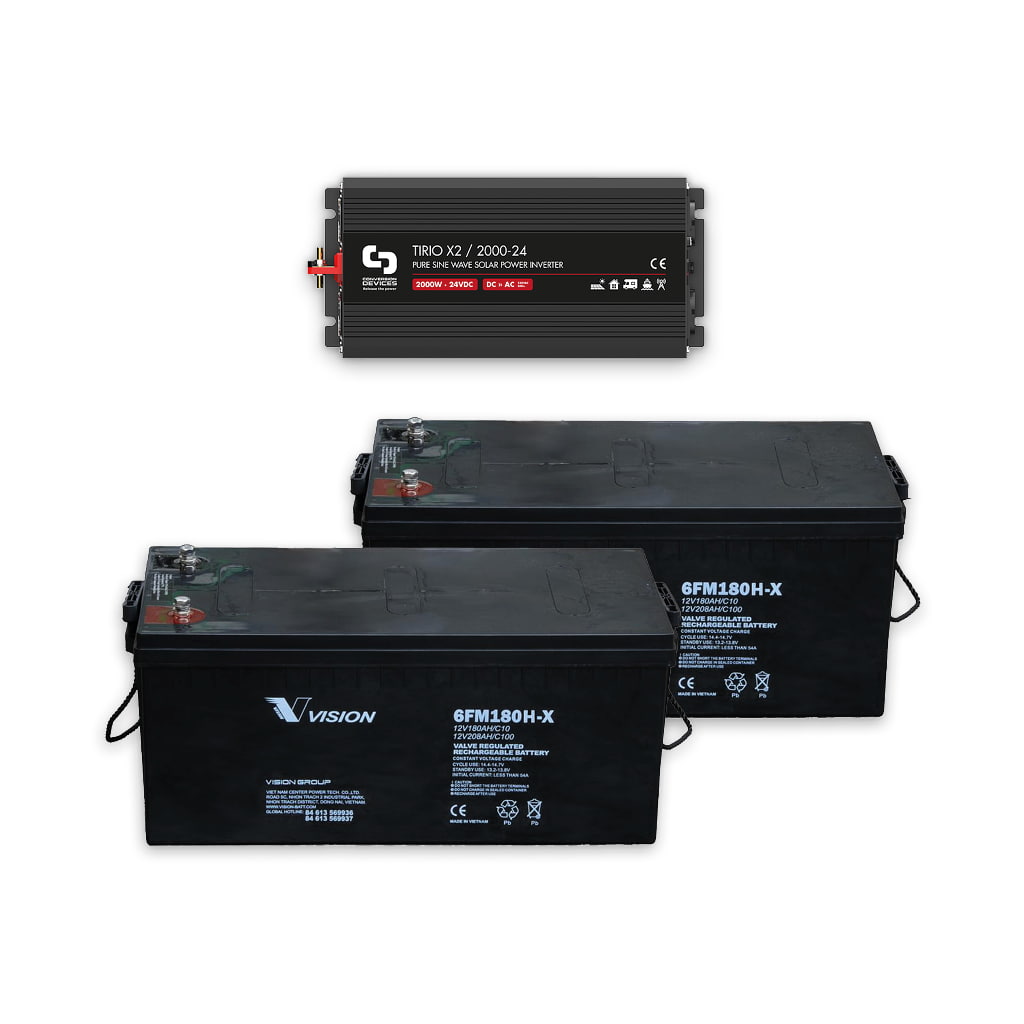

Kit 24Vdc Tirio 2000W + Baterías Vision 180Ah C10
[KIT0225] Kit 24Vdc Tirio 2000W + Baterías Vision 180Ah C10
Kit para instalación aislada de 24V destinado para pequeñas potencias y uso esporádico.
La batería incluida es de AGM con una capacidad total de 180Ah.
Los equipos incluidos son:
1x Inversor Tirio de 2.000W (con dos salidas tipo Schucko y una salida USB).
2x Módulos de batería Vision de AGM de 180Ah.
Nombre mostrado:
[KIT0225] Kit 24Vdc Tirio 2000W + Baterías Vision 180Ah C10
Composición del Kit
El kit se suministra con los siguientes equipos, todos ellos referenciados de forma individual en el catálogo de Techno Sun:
| Cantidad | Referencia | Componente | Marca | Función en el conjunto |
|---|---|---|---|---|
| 1 | OFF1215 | Inversor Tirio x2 2000-24, 2.000 W, 24 Vdc a 230 VAC y 50 Hz, con dos tomas schuko y una salida USB | Conversion Devices | Conversión CC/CA de onda senoidal pura para las cargas de la instalación |
| 2 | BAT0552 | Batería monoblock AGM Vision 6FM180H-X de 12 V y 180 Ah (C10) de ciclo profundo | Vision Battery | Acumulación de energía; se conectan en serie para formar el bus de 24 Vdc |
Los dos monoblocks Vision se conectan en serie, de modo que el conjunto trabaja a 24 V nominales manteniendo los 180 Ah de capacidad en régimen de descarga de 10 horas de cada unidad.
Especificaciones Técnicas Detalladas
- Potencia nominal: 2.000 W
- Potencia de pico: 4.000 W
- Tensión de salida: 230 V
- Frecuencia: 50 Hz o 60 Hz
- Regulación de salida CA: Onda senoidal pura con distorsión armónica total inferior al 3 %
- Tensión de entrada: 24 V
- Rango de tensión de entrada: 21-30 V
- Eficiencia: 90 %
- Alarma por baja tensión: 21 ±0,5 V
- Apagado por baja tensión: 20 ±1 V
- Apagado por sobretensión: 31 ±0,5 V
- Recuperación de baja tensión: 24 ±0,5 V
- Recuperación por sobretensión: 29,5 ±0,5 V
- Apagado por sobrecarga: 120 % de la potencia nominal, con rearme automático
- Protecciones: Baja tensión, sobretensión, sobrecarga, sobretemperatura y cortocircuito
- Tomas de salida: Dos tomas schuko incorporadas
- Salida USB: Cargador de 5 V y 2,1 A
- Temperatura de trabajo: -30 °C a 70 °C
- Humedad ambiental: 20 % a 90 % de humedad relativa sin condensación
- Dimensiones: 380 x 225 x 80 mm
- Peso: 13,5 kg
- Certificaciones: CE-EMC/LVD y RoHS
- Tecnología: Plomo-ácido sellada con separador de fibra de vidrio absorbente (AGM)
- Tensión nominal: 12 V
- Número de vasos: 6
- Capacidad nominal en régimen de 10 horas: 180 Ah (18,8 A hasta 10,5 V)
- Capacidad nominal en régimen de 5 horas: 178,5 Ah (35,7 A hasta 10,5 V)
- Capacidad nominal en régimen de 1 hora: 137 Ah (137 A hasta 9,6 V)
- Vida de diseño: 10 años
- Resistencia interna a plena carga: Igual o inferior a 4,2 mΩ a 25 °C
- Autodescarga: 3 % de la capacidad al mes a 20 °C de media
- Corriente máxima de descarga: 900 A durante 5 s
- Corriente de cortocircuito: 3.200 A
- Corriente máxima de carga: 57,6 A
- Tensión de carga en uso cíclico: 2,40-2,45 V por vaso, con compensación de -30 mV/°C
- Tensión de carga en flotación: 2,20-2,30 V por vaso, con compensación de -20 mV/°C
- Temperatura de descarga: -20 a 60 °C
- Temperatura de carga: -10 a 60 °C
- Temperatura de almacenamiento: -20 a 60 °C
- Dimensiones (largo x ancho x alto): 522 x 238 x 218 mm; altura total de 223 mm
- Peso aproximado: 62 kg, con una desviación del ±5 %
- Materiales: Placa positiva de dióxido de plomo, placa negativa de plomo, contenedor y tapa de ABS, válvula de goma, terminal de cobre, separador de fibra de vidrio y electrolito de ácido sulfúrico
- Mantenimiento: Libre de mantenimiento, sellada, sin necesidad de reposición de agua
- Corriente constante a 1,75 V por vaso durante 10 min: 312 A
- Corriente constante a 1,75 V por vaso durante 30 min: 172 A
- Corriente constante a 1,75 V por vaso durante 1 h: 114 A
- Corriente constante a 1,75 V por vaso durante 3 h: 53,3 A
- Corriente constante a 1,75 V por vaso durante 5 h: 35,7 A
- Corriente constante a 1,75 V por vaso durante 10 h: 18,8 A
- Corriente constante a 1,75 V por vaso durante 20 h: 9,60 A
- Potencia constante a 1,75 V por vaso durante 15 min: 471 W
- Potencia constante a 1,75 V por vaso durante 1 h: 219 W
- Potencia constante a 1,75 V por vaso durante 3 h: 104 W
- Potencia constante a 1,75 V por vaso durante 5 h: 70,2 W
Datos de Rendimiento y Límites Operacionales
Conversión de energía
- Salida de onda senoidal pura de 2.000 W nominales y 4.000 W de pico a 230 V.
- Eficiencia del 90 % en la versión de 24 V.
- Distorsión armónica total inferior al 3 %, apta para equipos electrónicos sensibles.
- Rearme automático tras la desconexión por sobrecarga al 120 % de la potencia nominal.
Umbrales de protección de la batería
- Alarma por baja tensión a 21 ±0,5 V y apagado a 20 ±1 V.
- Apagado por sobretensión a 31 ±0,5 V.
- Recuperación de baja tensión a 24 ±0,5 V y de sobretensión a 29,5 ±0,5 V.
- Protecciones frente a sobrecarga, sobretemperatura y cortocircuito.
Acumulación AGM de ciclo profundo
- 180 Ah en régimen de descarga de 10 horas y 137 Ah en régimen de 1 hora por módulo.
- Vida de diseño de 10 años en aplicaciones de flotación.
- Autodescarga del 3 % mensual a 20 °C, favorable para instalaciones de uso esporádico.
- Tecnología AGM con recombinación de gases de hasta el 99 % y funcionamiento libre de mantenimiento.
Límites operacionales del conjunto
- Inversor: temperatura de trabajo de -30 °C a 70 °C y humedad del 20 % al 90 % sin condensación.
- Batería: descarga de -20 a 60 °C y carga de -10 a 60 °C.
- Corriente máxima de carga de la batería de 57,6 A por módulo.
- Montaje de la batería admitido en cualquier orientación por su construcción sellada.
Dimensionado y consideraciones de proyecto
El conjunto está dimensionado para pequeñas potencias y uso esporádico. El bus de continua trabaja a 24 Vdc mediante la conexión en serie de los dos monoblocks Vision 6FM180H-X, lo que mantiene la capacidad en 180 Ah en régimen de 10 horas. La energía nominal del acumulador resulta de multiplicar esos 180 Ah por los 24 V del bus, si bien la energía realmente utilizable depende de la profundidad de descarga que se fije en el proyecto: en baterías de plomo de ciclo profundo se recomienda no explotar la capacidad total en cada ciclo para preservar la vida útil.
El inversor Tirio x2 2000-24 entrega 2.000 W nominales con 4.000 W de pico y desconecta por baja tensión a 20 ±1 V, con recuperación a 24 ±0,5 V. Estos umbrales deben tenerse en cuenta al planificar el reparto de cargas, ya que marcan el límite práctico de descarga del conjunto antes de la parada del inversor.
La regulación fotovoltaica no forma parte de esta referencia. El sistema admite la incorporación de un regulador de carga adecuado a la tensión de 24 Vdc y a la potencia del campo fotovoltaico que se proyecte, así como de un cargador de red o de grupo electrógeno para el mantenimiento del estado de carga en periodos de baja radiación. El servicio técnico de Techno Sun puede asesorar sobre la selección de estos elementos y su compatibilidad con el conjunto.
Aplicaciones Detalladas y Casos de Uso
Segundas residencias y casetas de uso ocasional
- Alimentación de iluminación, pequeños electrodomésticos y equipos de ocio en uso esporádico.
- Autodescarga reducida del 3 % mensual, adecuada para periodos prolongados sin uso.
- Dos tomas schuko directas en el frontal del inversor para conexiones puntuales.
- Salida USB de 5 V y 2,1 A para la carga de dispositivos portátiles.
Vehículos, autocaravanas y náutica
- Instalaciones móviles a 24 Vdc con necesidades de corriente alterna intermitente.
- Baterías selladas y libres de mantenimiento, montables en cualquier orientación.
- Salida de onda senoidal pura que no genera interferencias en televisores ni daña circuitos electrónicos.
- Rango de temperatura de trabajo del inversor de -30 °C a 70 °C.
Equipos de respaldo y aplicaciones de baja potencia
- Alimentación de emergencia de equipos de comunicación y control de baja demanda.
- Protecciones integradas frente a baja tensión, sobretensión, sobrecarga y cortocircuito.
- Capacidad de descarga de 137 A durante una hora por módulo de batería.
- Rearme automático que evita intervenciones manuales tras una sobrecarga puntual.
Requisitos de instalación y puesta en marcha
- Instalación reservada a personal cualificado conforme al Reglamento Electrotécnico de Baja Tensión.
- Conexión en serie de los dos monoblocks para formar el bus de 24 Vdc antes de energizar el inversor.
- Dimensionado de los conductores de continua y del fusible de protección según la corriente máxima de trabajo.
- Ubicación de las baterías en un espacio ventilado y accesible, respetando el peso de 62 kg por unidad.
- Ajuste de la tensión de carga según el régimen de trabajo: 2,40-2,45 V por vaso en uso cíclico y 2,20-2,30 V en flotación.
Certificaciones y Cumplimiento Normativo
Inversor Tirio x2
- CE-EMC/LVD - conformidad europea de compatibilidad electromagnética y baja tensión
- RoHS - restricción de sustancias peligrosas en aparatos eléctricos y electrónicos
Batería AGM Vision
- Componente reconocido UL - reconocimiento declarado por el fabricante en la ficha del producto
- IATA/ICAO Special Provision A67 - no restringida para transporte aéreo según la disposición especial declarada
- Ficha de datos de seguridad (MSDS) - documentación de seguridad de baterías de plomo-ácido selladas disponible
Servicio y documentación
- Documentación técnica - fichas técnicas, manuales de usuario y guías rápidas de cada componente disponibles en la ficha del producto
- Soporte de puesta en marcha - asistencia técnica de Techno Sun para la configuración y la parametrización del conjunto
- Garantía de fabricante - cada componente conserva la garantía y el canal de asistencia de su fabricante
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del conjunto, configuración de parámetros, puesta en marcha y resolución de incidencias técnicas sobre cada uno de los equipos que integran el kit.
Kit aislado 24 Vdc con inversor Tirio x2 2000-24 y baterías AGM Vision de 180 Ah
Referencia: KIT0225 | Kit de instalación aislada de baja potencia
Conjunto sencillo y robusto para instalaciones aisladas de consumo reducido y uso esporádico, con salida de onda senoidal pura y acumulación de plomo AGM de ciclo profundo libre de mantenimiento.
| Marca | Tirio o Vision Battery |
| Tipo de batería | AGM |
| Tipo de inversor | de Aislada |
| Potencia nominal (W) | 2000 |
| Salida AC inversor o cargador | 1PH (230Vac - 50Hz) |
| Capacidad de batería (Ah) | 180ah |
