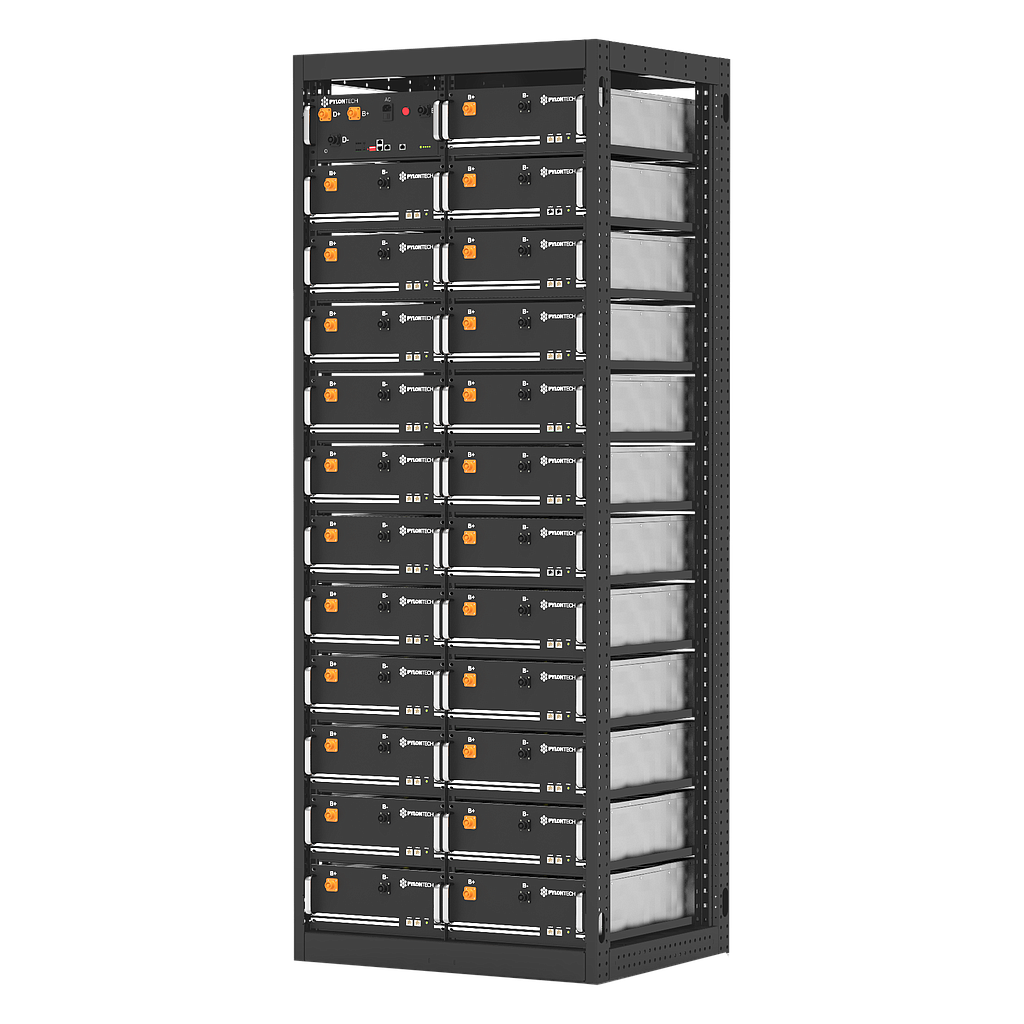

Batería de litio | 23,7kWh | Hight Voltage | 160VDC | 74A | 5 x H32148 | 1 x BMS SC1000-200E | PowerCube M1 | Pylontech
[LIT0560] Batería de litio | 23,7kWh | Hight Voltage | 160VDC | 74A | 5 x H32148 | 1 x BMS SC1000-200E | PowerCube M1 | Pylontech
Incluye:
Baterías, BMS, cables para conectar el inersor, cables de interconexión y rack M1
📕 Descarga de documentación
Nombre mostrado:
[LIT0560] Batería de litio | 23,7kWh | Hight Voltage | 160VDC | 74A | 5 x H32148 | 1 x BMS SC1000-200E | PowerCube M1 | Pylontech
Especificaciones Técnicas Detalladas
- Capacidad total: 23,7 kWh (5 módulos H32148 de 4,74 kWh)
- Voltaje nominal: 160 VDC (5 módulos de 32 V en serie)
- Tecnología de celda: Litio Fosfato de Hierro (LFP)
- Profundidad de descarga (DoD): 80% (10-90%)
- Eficiencia: 96%
- Arquitectura: diseño modular ampliable para configuraciones de mayor capacidad
- Capacidad por módulo: 4,74 kWh
- Voltaje nominal del módulo: 32 VDC
- Capacidad nominal: 148 Ah
- Rango de voltaje: 30 - 36 VDC
- Dimensiones (An/Pr/Al): 330 x 628 x 150,5 mm
- Peso por módulo: 48 kg
- Vida en ciclos: 4000 ciclos
- Voltaje de funcionamiento del controlador: 220 VAC
- Voltaje de operación del sistema: 0 - 1000 VDC
- Corriente máxima de carga: 200 A
- Corriente máxima de descarga: 200 A
- Consumo propio: 8 W
- Dimensiones (An/Pr/Al): 330 x 628 x 150,5 mm
- Peso: 17,5 kg
- Comunicación: RS485 / CAN
- Grado de protección: IP20
- Temperatura de operación (módulo): 0 °C a +50 °C
- Vida útil: más de 10 años
- Compatibilidad de inversor: consultar la lista de inversores compatibles de Pylontech
Datos de Rendimiento
Diseño Modular de Alto Voltaje
- Arquitectura escalable con rango de voltaje del sistema de 100 VDC a 1000 VDC
- Sistema de gestión de tres niveles para máxima fiabilidad
- Eficiencia del sistema del 96%
Durabilidad
- Vida en ciclos de 4000 ciclos por módulo
- Profundidad de descarga del 80% (rango 10-90%)
- Vida útil prevista superior a 10 años
Aplicaciones Detalladas y Casos de Uso
Aplicaciones Comerciales e Industriales
- Almacenamiento de energía para clientes comerciales e industriales (BESS)
- Integración con generación fotovoltaica y eólica para autoconsumo a gran escala
Servicios de Red
- Desplazamiento de energía (energy shifting) y reducción de picos de demanda (load shaving)
- Estabilización de red y suministro de energía de emergencia
Despliegue Flexible
- Montaje en rack para instalaciones de capacidad ajustada al proyecto
- Escalabilidad mediante la conexión de módulos y configuraciones de mayor capacidad
Certificaciones y Cumplimiento Normativo
Seguridad y Calidad
- TÜV - Certificación de seguridad de componentes de batería y BMS
- Marcado CE - Conformidad con la normativa europea
Componentes Compatibles de la Serie PowerCube M3
Este producto pertenece a la familia PowerCube de Pylontech. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para ampliar o configurar la solución según las necesidades de la instalación.
BMS
- ELE0755 - BMS con cables para PowerCube M3 (S1000M3A180)
- ELE0758 - Controlador BMS para múltiples racks (MBMS1000M3A180)
Módulos de Batería
- LIT0625 - Módulo de litio de 5,68 kWh para PowerCube M3-180 (HM3A180)
Cables de Batería
- LIT0663 - Kit de cables para rack completo de 19 módulos M3A
- LIT0650 - Pack de cables para 21 módulos M3A
Armario Rack
- LIT0626 - Configuración de batería de litio HV M3A180-108 (108 kWh, 19 módulos)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Pylontech PowerCube M1 23,7 kWh
Referencia: LIT0560 | Sistema de batería de litio de alto voltaje
La solución de almacenamiento de alto voltaje para aplicaciones comerciales e industriales que demandan máxima fiabilidad y eficiencia energética.
