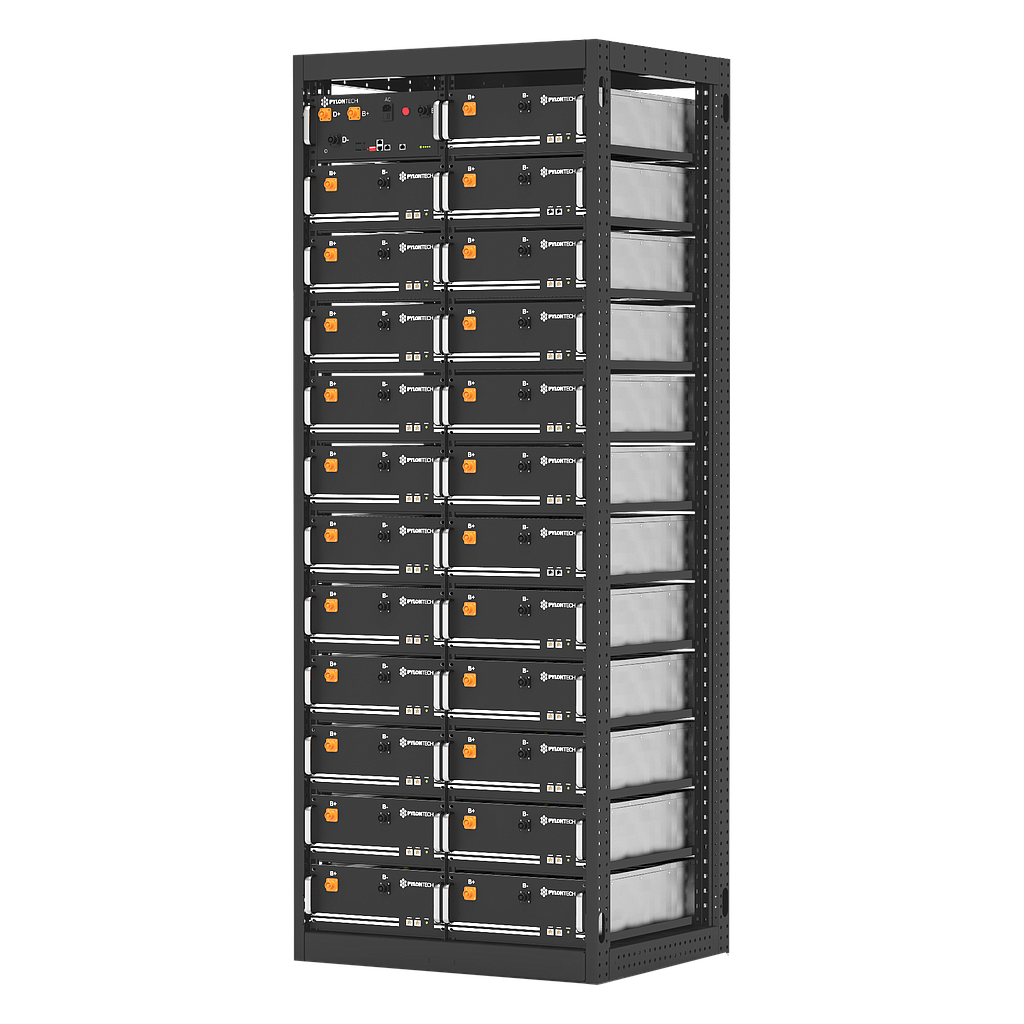

Batería de litio | 109kWh | Hight Voltage | 828VDC | 74A | 23 x H32148 | 1 x BMS SC1000-200E | PowerCube M1 | Pylontech
[LIT0745] Batería de litio | 109kWh | Hight Voltage | 828VDC | 74A | 23 x H32148 | 1 x BMS SC1000-200E | PowerCube M1 | Pylontech
Incluye:
Baterías, BMS, cables para conectar el inersor, cables de interconexión entre módulos y rack M1
📕 Descarga de documentación
Nombre mostrado:
[LIT0745] Batería de litio | 109kWh | Hight Voltage | 828VDC | 74A | 23 x H32148 | 1 x BMS SC1000-200E | PowerCube M1 | Pylontech
Especificaciones Técnicas Detalladas
- Tecnología de celda: Litio-ferrofosfato (LiFePO4)
- Capacidad del sistema: 108,93 kWh (23 x 4,74 kWh)
- Tensión nominal del sistema: 736 VDC (23 x 32 VDC)
- Capacidad nominal: 148 Ah
- Tensión superior de carga: 828 VDC
- Tensión inferior de descarga: 690 VDC
- Corriente de carga/descarga estándar: 30 A
- Corriente de carga/descarga nominal: 74 A
- Corriente máxima de carga/descarga: 148 A
- Eficiencia: 96 %
- Comunicación: RS485 / CAN
- Modelo de módulo: H32148
- Número de módulos: 23 unidades
- Capacidad por módulo: 4,74 kWh
- Tensión nominal por módulo: 32 VDC
- Capacidad por módulo: 148 Ah
- Rango de tensión por módulo: 30 a 36 VDC
- Comunicación del módulo: RS485 / CAN
- Dimensiones del módulo (An x Pr x Al): 330 x 628 x 150,5 mm
- Peso por módulo: 48 kg
- Ciclos de vida del módulo: 4.000
- Modelo de controlador: SC1000-200E
- Tensión de trabajo del controlador: 220 VAC
- Tensión de operación del sistema: 0 a 1000 VDC
- Corriente máxima de carga/descarga: 200 A
- Autoconsumo: 8 W
- Comunicación: RS485 / CAN
- Dimensiones (An x Pr x Al): 330 x 628 x 150,5 mm
- Peso del controlador: 17,5 kg
- Vida útil del controlador: 15 años
- Dimensiones del sistema (An x Pr x Al): 815 x 659 x 2130 mm
- Peso del sistema: 1.250 kg
- Grado de protección: IP20
- Profundidad de descarga (DoD): 80 % (rango 10 a 90 %)
- Temperatura de operación: 10 a 40 °C
- Temperatura de almacenamiento: -20 a 60 °C
- Vida útil de diseño: más de 10 años
Datos de Rendimiento y Vida útil
Eficiencia y descarga
- Eficiencia del sistema: 96 %
- Profundidad de descarga (DoD): 80 % (rango 10 a 90 %)
- Diseño de gestión en tres niveles para alta fiabilidad
Durabilidad
- Ciclos de vida del sistema: 3.500
- Vida útil de diseño: más de 10 años
- Química LiFePO4 de elevada estabilidad térmica
Aplicaciones Detalladas y Casos de Uso
Almacenamiento comercial e industrial
- Sistemas de almacenamiento de energía a escala comercial e industrial
- Alta densidad energética con módulos H32148 de 4,74 kWh
- Compatible con inversores de alta tensión mediante comunicación RS485 y CAN
Servicios de red y gestión energética
- Desplazamiento de energía (energy shifting) y reducción de picos de demanda
- Respaldo de emergencia para cargas críticas y estabilización de red
- Integración con generación fotovoltaica y eólica
Configuración modular en rack
- Rack M1 completo con 23 módulos H32148 preinstalados
- Controlador SC1000-200E, cableado y armario rack integrados
- Diseño modular escalable para distintas densidades energéticas
Certificaciones y Cumplimiento Normativo
Seguridad y calidad
- TÜV - Certificación de seguridad del producto
- CE - Conformidad europea para comercialización en la UE
Tecnología de gestión
- Gestión en tres niveles - Arquitectura de control para máxima fiabilidad
- Diseño modular - Configuración en rack o en contenedor de alta tensión
Componentes de la Familia PowerCube de Alta Potencia
Para proyectos comerciales e industriales de gran capacidad, la familia PowerCube de Pylontech dispone de los siguientes componentes bajo referencia separada, configurables según las necesidades de cada instalación.
Controladores BMS
- ELE0758 - Controlador multirack MBMS1000M3A180 para serie PowerCube M3A180
Cableado de batería
- LIT0663 - Kit de cables para rack completo de 19 módulos M3A
- LIT0650 - Pack de cables para 21 módulos M3A
Sistemas en armario rack
- LIT0626 - Sistema PowerCube M3A180-108 de 108 kWh con BMS, MBMS y armario rack
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de sistemas de almacenamiento de alta tensión, puesta en marcha y resolución de incidencias técnicas.
Pylontech PowerCube-M1 108,93 kWh
Referencia: LIT0745 | Sistema de almacenamiento de alta tensión
La solución definitiva para el almacenamiento energético comercial e industrial en aplicaciones que demandan máxima fiabilidad y eficiencia.
