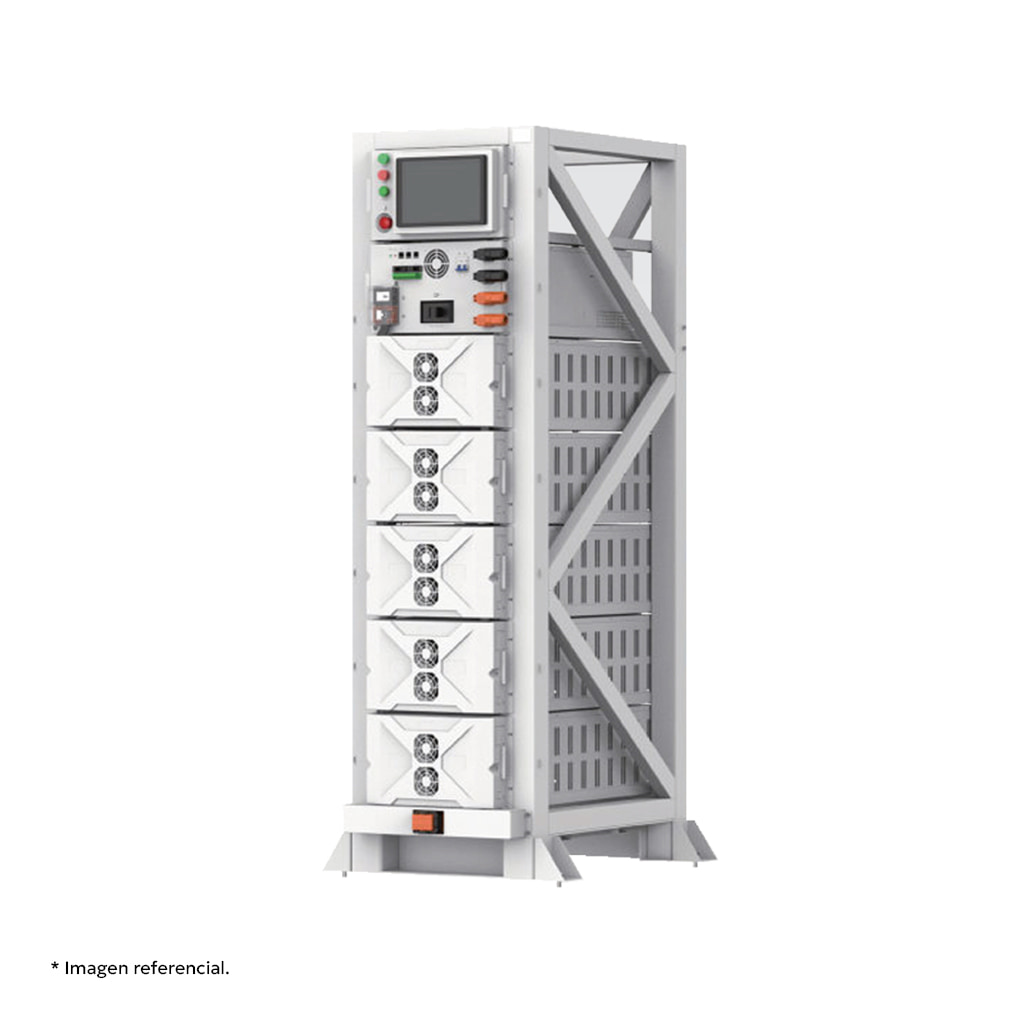

Sunwoda Oasis Rack Pro+ CIESS-100-RP 100kWh
[LIT0937] Sunwoda Oasis Rack Pro+ CIESS-100-RP 100kWh
Batería Sunwoda Oasis Rack Pro+ de 100kWh.
Compatible con inversores híbridos Deye.
📕 Descarga de documentación
Nombre mostrado:
[LIT0937] Sunwoda Oasis Rack Pro+ CIESS-100-RP 100kWh
Especificaciones Técnicas Detalladas
Valores de la ficha técnica Oasis Rack Pro+ de Sunwoda para el modelo CIESS-100-RP.
| Capacidad nominal | 100 kWh |
|---|---|
| Tensión nominal | 320 V |
| Rango de tensión | 290 a 360 V |
| Tipo de celda | Litio ferrofosfato, LFP |
| Especificación de celda | 3,2 V y 314 Ah |
| Especificación de pack | 1P20S, 64 V y 20 kWh |
| Número de packs | 5 |
| Régimen máximo de carga y descarga | 0,7 C |
| Profundidad de descarga | Hasta el 100 por ciento |
| Vida de celda | 9.000 ciclos |
Arquitectura de gestión, comunicación y supervisión del armario.
| Modo de comunicación | CAN, RS485 y Ethernet |
|---|---|
| Gestión de batería | BMS de arquitectura distribuida multinivel con algoritmos de estado de carga y estado de salud |
| Unidad de control local | LCU integrada con monitorización en tiempo real, registro de fallos, aviso y localización |
| Supervisión remota | Pantalla táctil y plataforma en la nube, con conexión por wifi o cable de red |
| Ampliación | Conexión en paralelo de hasta 6 unidades sin combinador de corriente continua |
| Seguridad | Aislamiento activo de seguridad a nivel de rack |
Datos mecánicos y condiciones ambientales de servicio.
| Dimensiones (ancho x alto x fondo) | 1.160 x 2.060 x 976 mm |
|---|---|
| Peso | Inferior a 2.100 kg |
| Modo de refrigeración | Refrigeración por aire inteligente |
| Método de instalación | Interior |
| Grado de protección | IP20 |
| Temperatura ambiente | 0 °C a 55 °C, con reducción de potencia por encima de 45 °C |
| Humedad ambiente | Del 0 al 95 por ciento sin condensación |
Marcas y modelos de la lista de compatibilidad aprobada por Sunwoda para esta serie.
| SMA | Sunny Island X 30 y X 50 |
|---|---|
| Solis | S6-EH3P de 29,9 a 50 kW serie H y S6-EH3P de 75 a 125 kW serie K10-NV-YD-H |
| Deye | SUN-29.9 / 30 / 35 / 40 / 50K-SG01HP3-EU-BM y SUN-60 / 70 / 75 / 80K-SG02HP3-EU-EM6 |
| SOLINTEG | MHT de 25 a 100 kW, M2HT de 25 a 150 kW y M2HT de 75 a 125 kW serie 300 |
| Megarevo | MPS030, MPS050, MPS0100, MPS0150, MPS0250 y MPS0500 |
| ATESS | PCS100, PCS250, PCS500, PCS630 y PCS1000 |
| SAJ | CH2 de 29,9 a 50 kW serie T6-P |
| Sinexcel | Isuna L22, L25, L29.9, L30, L40, L42.5 y L50K-TH |
Datos de Rendimiento y Criterios de Aplicación
Límites operativos
- Ventana de tensión de trabajo entre 290 y 360 V, con 320 V nominales.
- Régimen máximo de carga y descarga de 0,7 C sobre los 100 kWh nominales.
- Profundidad de descarga admitida hasta el 100 por ciento de la capacidad.
- Reducción de potencia por encima de 45 °C de temperatura ambiente.
Escenarios de explotación
- Integración con generación fotovoltaica mediante acoplamiento en continua a través del inversor híbrido.
- Recorte de picos y desplazamiento de consumo entre horas valle y horas punta.
- Respaldo de emergencia para cargas críticas ante fallo de la red.
- Formación de microrredes junto a campos fotovoltaicos, cargas y grupos electrógenos.
Instalación
- Armario para interior con grado IP20: requiere sala técnica ventilada y protegida.
- Diseño modular de conexión rápida que admite ampliación en paralelo por fases.
- Peso próximo a 2.100 kg: verificar la capacidad portante del forjado y las vías de acceso.
- Conexión de datos por CAN, RS485 o Ethernet hacia el convertidor y el sistema de gestión.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo comercial e industrial
- Integración fotovoltaica con acoplamiento en continua para aprovechar los excedentes de generación.
- Reducción del término de potencia mediante recorte de picos de demanda.
- Ampliación dinámica de capacidad en instalaciones cuyo transformador queda al límite en puntas cortas.
Respaldo y continuidad de suministro
- Alimentación de cargas críticas ininterrumpibles en polígonos y parques industriales.
- Alternativa a sistemas de alimentación ininterrumpida tradicionales en instalaciones con generación propia.
- Instalaciones que requieren autonomía prolongada ante cortes de red.
Microrredes y emplazamientos remotos
- Microrredes en zonas de montaña, islas y áreas sin red estable.
- Estaciones base de telecomunicaciones y centros técnicos aislados.
- Proyectos con gestión desde plataforma en la nube, control de flota y gestión de eficiencia energética.
Certificaciones del Sistema
Seguridad y transporte
- UN 38.3 - Ensayos de seguridad para el transporte de baterías de litio
- IEC 62619 - Requisitos de seguridad de acumuladores de litio para uso industrial
Compatibilidad y conversión
- IEC 61000 - Compatibilidad electromagnética
- IEC 62477 - Requisitos de seguridad de sistemas y equipos de conversión de potencia
Servicio Técnico Profesional Techno Sun
Asesoramiento en el dimensionado de la acumulación, en la elección del convertidor dentro de la lista de compatibilidad y en la puesta en marcha, con soporte para instaladores profesionales.
ASESORAMIENTO TÉCNICO
DISTRIBUIDOR PROFESIONAL
GARANTÍA OFICIAL SUNWODA
Oasis Rack Pro+ CIESS-100-RP 100 kWh
Referencia: LIT0937 | Armario de acumulación de litio LFP
Acumulación LFP de 100 kWh para autoconsumo comercial e industrial, con BMS multinivel, ampliación en paralelo y supervisión en la nube.
| Marca | Sunwoda |
| Tipo de batería | Litio HV |
| Capacidad de batería (Wh) | 100000Wh |
