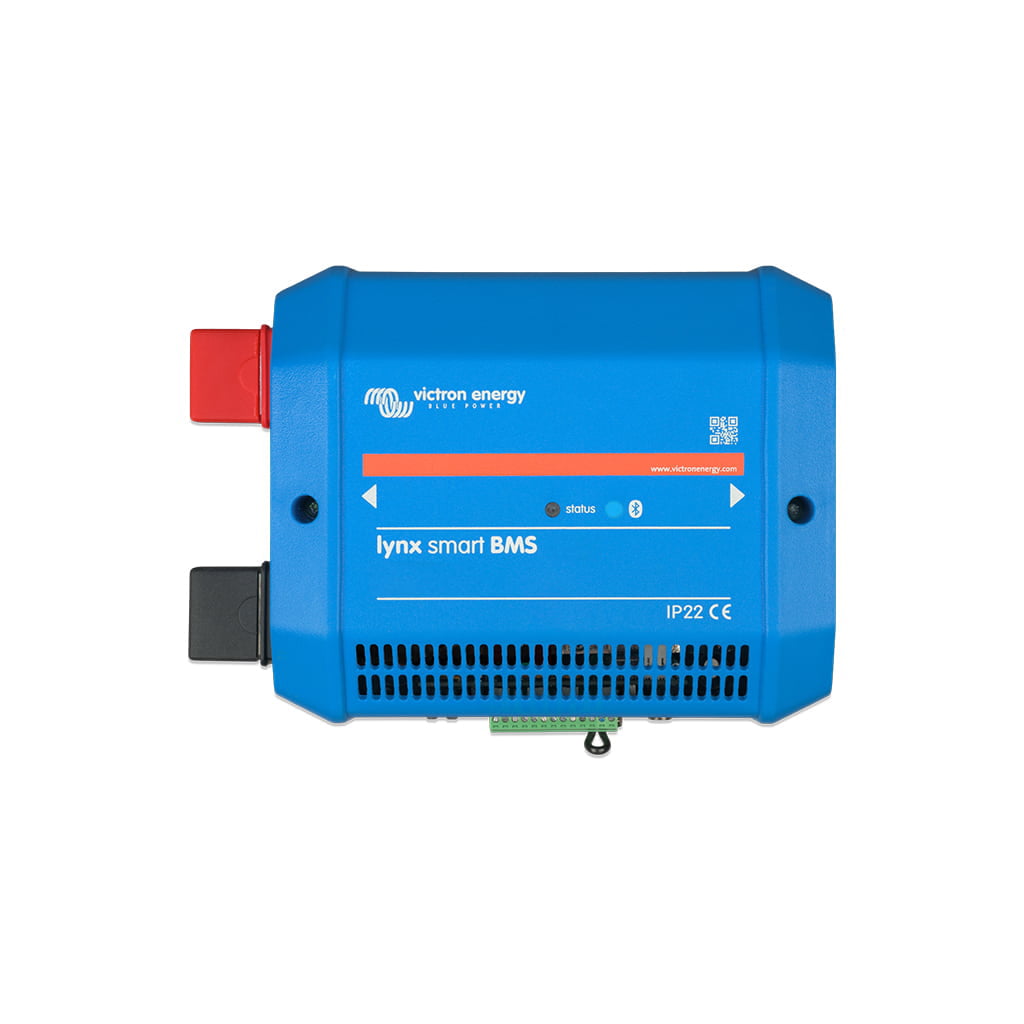

Lynx Smart BMS 1000 (M10) - VICTRON ENERGY
[LYN034170210] Lynx Smart BMS 1000 (M10) - VICTRON ENERGY
Accesorio Victron Energy Lynx Smart BMS 1000 (M10)
Especificaciones: 3 kg
Referencia: LYN034170210
📕 Descarga de documentación
Nombre mostrado:
[LYN034170210] Lynx Smart BMS 1000 (M10) - VICTRON ENERGY
Código HS:
85369010
Especificaciones Técnicas Detalladas
- Rango de tensión de la batería: 9 – 60 VDC
- Tensión máxima de entrada: 75 VDC
- Tensiones de sistema aceptadas: 12, 24 o 48 V
- Corriente continua del contactor de seguridad: 1000 A continua
- Corriente pico del contactor de seguridad: 1200 A durante 5 minutos
- Protección contra polaridad inversa: No
- Consumo en modo OFF: 0,3 mA para todas las tensiones de sistema
- Consumo en modo de espera: aproximadamente 0,6 W (50 mA a 12 V)
- Consumo en modo ON: aproximadamente 4,2 W (350 mA a 12 V), según el estado de los relés
- Embarrado: M10 (par de apriete: 33 Nm)
- Comunicación VE.Can: RJ45 (compatible con NMEA 2000 y J1939)
- Entradas/salidas (I/O): multiconector extraíble con terminales de tornillo
- Salida AUX: 1,1 A continua, protegida con fusible rearmable
- Puerto ATC (permitir la carga): 0,5 A a 60 VDC, protegido con fusible rearmable
- Puerto ATD (permitir la descarga): 0,5 A a 60 VDC, protegido con fusible rearmable
- Relé de alarma unipolar (SPDT): 2 A a 60 VDC
- Cables BTV de batería: conector circular de 3 polos macho y hembra con anilla de tornillo M8
- Monitorización de fusibles del distribuidor Lynx: RJ10, hasta cuatro módulos
- Material de la carcasa: ABS
- Dimensiones (al x an x p): 230 x 180 x 100 mm
- Peso de la unidad: 2,7 kg
- Material del embarrado: cobre estañado
- Dimensiones del embarrado (al x an): 8 x 30 mm
- Rango de temperatura de trabajo: de -40 °C a +60 °C
- Temperatura de almacenamiento: de -40 °C a +60 °C
- Humedad: máx. 95 % (sin condensación)
- Clase de protección: IP22
Datos de Rendimiento y Capacidad del Sistema
Capacidad de bancada de baterías
- Gestiona hasta 20 baterías Lithium Battery Smart en serie, paralelo o serie/paralelo
- Almacenamiento máximo de hasta 84 kWh en sistema de 12 V
- Almacenamiento máximo de hasta 102 kWh en sistemas de 24 V y 48 V
Seguridad y control
- Contactor de seguridad de 1000 A como protección secundaria de la batería
- Circuito de pre-carga integrado que evita corrientes de irrupción al conectar cargas capacitivas
- Mínima resistencia de carga para pre-carga: 10 Ω en sistemas de 12 V; 20 Ω en sistemas de 24 V y 48 V
Monitorización inteligente
- Monitor de baterías integrado: estado de carga, tensión, corriente e histórico
- Control de circuito cerrado DVCC con dispositivos GX y contactos ATC/ATD
- Diagnóstico de un vistazo mediante Instant Readout por Bluetooth con VictronConnect
Aplicaciones Detalladas y Casos de Uso
Instalaciones de alta corriente y gran potencia
- Gestión de bancadas de litio de gran capacidad con demanda de corriente continua elevada
- Contactor de 1000 A apto como interruptor principal del sistema controlable a distancia
- Integración directa con el sistema distribuidor Lynx para múltiples inversores/cargadores
Aplicaciones náuticas y vehículos
- Integración NMEA 2000 en la red náutica para transmisión de datos a pantallas multifunción
- Alimentación auxiliar AUX (1,1 A) para mantener un dispositivo GX tras una desconexión por baja tensión
- Relé programable para control de alternador mediante regulador externo
Monitorización profesional remota
- Supervisión completa por Bluetooth con VictronConnect o por VE.Can con un dispositivo GX y el portal VRM
- Monitorización del estado de los fusibles de hasta cuatro distribuidores Lynx con alarma por fusible fundido
- Control automático de inversores/cargadores y cargadores solares Victron compatibles vía DVCC
Certificaciones y Cumplimiento Normativo
Seguridad y compatibilidad
- EN-IEC 63000:2018 - Restricción de sustancias peligrosas (RoHS)
- EN-IEC 61000-6-3:2007/A1:2011/AC:2012 - Compatibilidad electromagnética (EMC)
Calidad y protección
- NEN-EN-ISO 9001:2015 - Sistema de gestión de calidad del fabricante
- IP22 - Grado de protección frente a objetos y goteo de agua
Componentes Compatibles de la Serie Lynx
Este Lynx Smart BMS 1000 pertenece al sistema distribuidor Lynx con embarrado M10 de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución de distribución de corriente continua según las necesidades de la instalación.
Distribuidor
- LYN060102010 — Lynx Distributor (M10)
Entradas de potencia
- LYN020102010 — Lynx Power In (M10)
- LYN060404010 — Lynx Class-T Power In (M10)
Monitorización (Shunt)
- LYN040102110 — Lynx Shunt VE.Can (M10)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Lynx Smart BMS 1000 (M10) Victron Energy
Referencia: LYN034170210 | Sistema de gestión de baterías
La solución definitiva para la gestión y protección de bancadas de litio Victron de alta corriente en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
