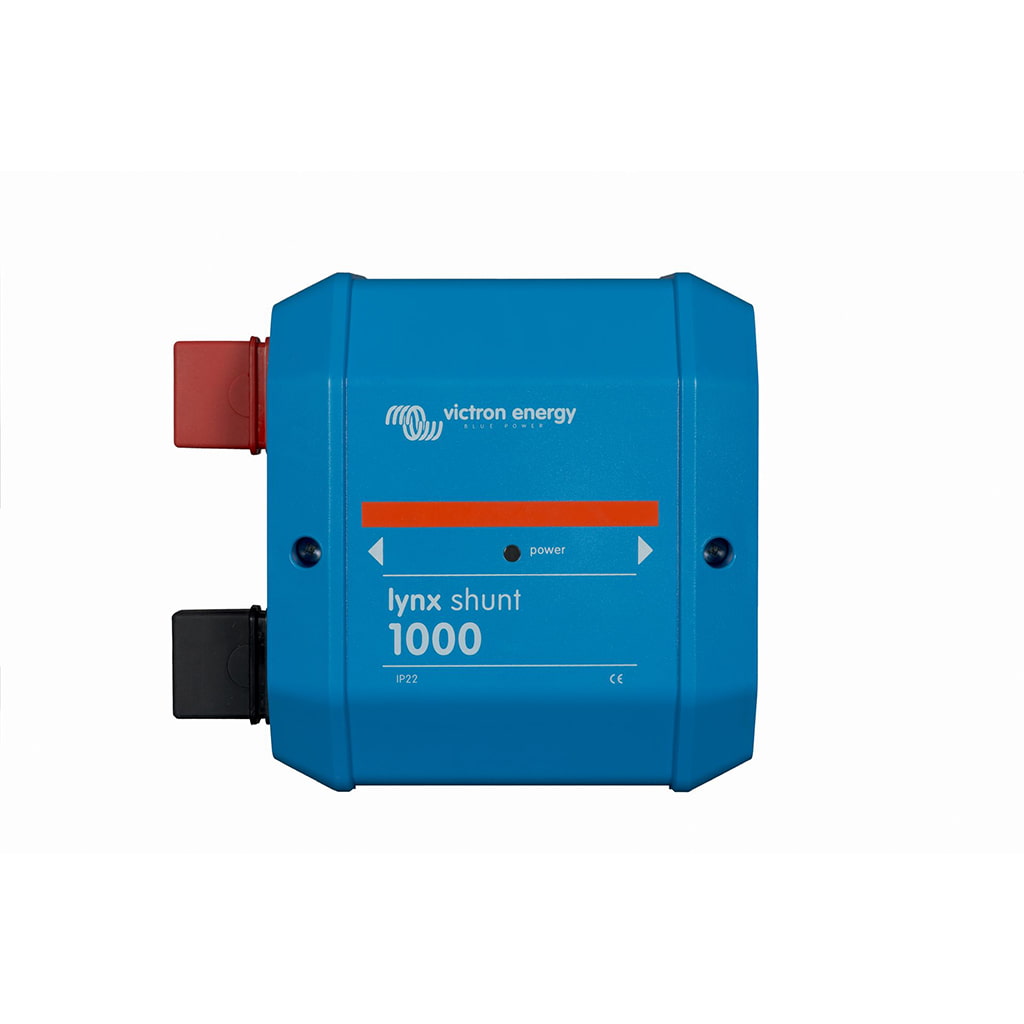

El Lynx Shunt VE.Can es un shunt inteligente de 1000 A con espacio para un fusible (no incluido). El monitor de batería integrado monitoriza con precisión el estado de carga de la batería. Utilice un dispositivo GX (p. ej., Cerbo GX) para leer la información. Forma parte del sistema de distribución modular Lynx.
📕 Descarga de documentación
Nombre mostrado:
[LYN040102110] Lynx Shunt VE.Can (M10) - VICTRON ENERGY
Código HS:
85369010
Especificaciones Técnicas Detalladas
- Rango de tensión: 9 - 70 VCC
- Tensiones del sistema aceptadas: 12, 24 ó 48 V
- Corriente nominal: 1000 A CC continua
- Protección contra polaridad: No
- Consumo de energía: 33 mA a 24 V; 20 mA a 48 V
- Contacto de alarma: 3 A, 30 VCC, 250 VCA
- Embarrado: M10
- Fusible: M8
- Embarrado con fusible falso: Sí, incluido (modelo M10)
- Fusibles compatibles (M10): CNN, ANL o Mega
- VE.Can: RJ45 (dos conectores RJ45 incluidos)
- Conexión al distribuidor Lynx: RJ10 (cables RJ10 entregados con cada Lynx Distributor)
- Sensor de temperatura: Terminal de tornillo (sensor incluido)
- Relé: Bornes de tornillo
- Material de la carcasa: ABS
- Dimensiones de la carcasa (Al x An x Pr): 190 x 180 x 80 mm
- Peso de la unidad: 1,4 kg
- Material del embarrado: Cobre estañado
- Dimensiones del embarrado (Al x An): 8 x 30 mm
- Rango de temperatura de trabajo: -40 °C a +60 °C
- Temperatura de almacenamiento: -40 °C a +60 °C
- Humedad: Máx. 95 % (sin condensación)
- Clase de protección: IP22
Datos de Rendimiento y Características Operativas
Monitorización y Comunicación
- Monitor de baterías integrado para un seguimiento preciso del estado de carga
- Comunicación VE.Can con dispositivos GX (p. ej. Cerbo GX) mediante RJ45
- LED de estado integrado para diagnóstico visual
- Sensor de temperatura de batería incluido
Versatilidad del Modelo M10
- Embarrado con fusible falso incluido para reubicar el fusible principal fuera del shunt
- Compatible con fusibles CNN, ANL o Mega de mayor valor nominal
- Capacidad de corriente continua de 1000 A en sistemas de 12, 24 ó 48 V
- Construcción robusta en ABS con embarrado de cobre estañado
Aplicaciones Detalladas y Casos de Uso
Sistemas de Distribución CC Modulares
- Núcleo de monitorización y protección del sistema de distribución modular Lynx
- Conexión centralizada de baterías y equipos de corriente continua
- Alojamiento del fusible del sistema principal en instalaciones de gran potencia
Instalaciones Fotovoltaicas y Móviles
- Sistemas solares aislados y de respaldo con monitorización de batería
- Aplicaciones náuticas, vehículos y autocaravanas con bancos de baterías
- Integración con dispositivos GX para telemetría y portal VRM
Certificaciones y Cumplimiento Normativo
Conformidad y Calidad
- Marcado CE - Declaración de conformidad de Victron Energy disponible
- ISO 9001 - Fabricación bajo sistema de gestión de calidad certificado
- IP22 - Grado de protección contra el ingreso de cuerpos y agua
Componentes Compatibles de la Serie Lynx
Este producto pertenece al sistema de distribución modular Lynx de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Gestión de Batería (BMS)
- LYN034170210 — Lynx Smart BMS 1000 (M10)
- LYN034170310 — Lynx Smart BMS 1000 NG (M10)
Distribución y Conexión CC
- LYN060102010 — Lynx Distributor (M10)
- LYN020102010 — Lynx Power In (M10)
Protección con Fusible Class-T
- LYN060404010 — Lynx Class-T Power In (M10)
