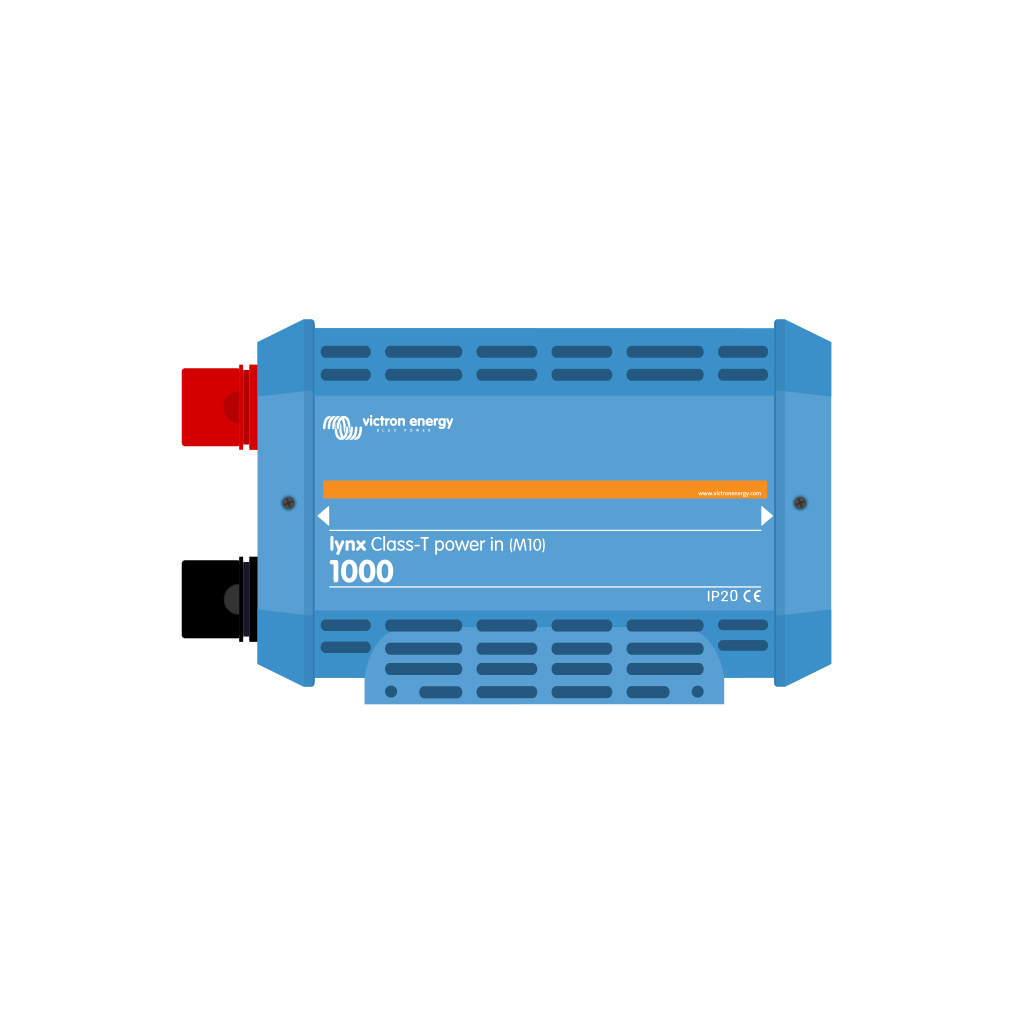

Lynx Class-T Power In (M10) - VICTRON ENERGY
[LYN060404010] Lynx Class-T Power In (M10) - VICTRON ENERGY
Accesorio Victron Energy Lynx Class-T Power In (M10)
Especificaciones: 2,5 kg
Referencia: LYN060404010
📕 Descarga de documentación
Nombre mostrado:
[LYN060404010] Lynx Class-T Power In (M10) - VICTRON ENERGY
Código HS:
85369010
Especificaciones Técnicas Detalladas
- Rango de tensión: 9-60 V CC
- Corriente nominal: 1000 A continua
- Portafusibles: 2 posiciones para fusibles Class-T
- Calibres de fusible compatibles: 225 A, 250 A, 300 A, 350 A y 400 A
- Corriente máxima por módulo: hasta 800 A (2 x 400 A)
- Potencia nominal del sistema: 12 kW a 12 V / 24 kW a 24 V / 48 kW a 48 V
- Embarrado: conexiones M10
- Material del embarrado: cobre estañado
- Dimensiones del embarrado (al x an): 8 x 30 mm
- Conexiones de fusible: tornillos y tuercas de 3/8"
- Par de apriete: 33 Nm
- Material de la carcasa: ABS
- Dimensiones de la carcasa (al x an x p): 279 x 169 x 97 mm
- Peso de la unidad: 2,1 kg
- Rango de temperatura de trabajo: de -40 °C a +60 °C
- Temperatura de almacenamiento: de -40 °C a +60 °C
- Humedad: máx. 95 % (sin condensación)
- Clase de protección: IP20
Datos de Rendimiento y Diseño del Sistema
Límites Operacionales
- Corriente nominal continua de 1000 A para sistemas de 12, 24 o 48 V
- Capacidad para dos cadenas de baterías de litio con protección individual
- Corriente máxima de 800 A al instalar dos fusibles de 400 A
- Limitación del conjunto del sistema a 1000 A en total
Integración Modular Lynx
- Embarrado continuo positivo y negativo entre módulos Lynx M10
- Conexión a un lado izquierdo y a un lado derecho para encadenar módulos
- Para tres o más cadenas de baterías se emplean varios módulos Lynx Class-T
- Punto de conexión a tierra del sistema CC integrado
Aplicaciones Detalladas y Casos de Uso
Bancos de baterías de litio
- Conexión protegida de dos cadenas de baterías de litio en paralelo
- Protección individual de cada cadena mediante fusible Class-T independiente
- Distribución de corriente en sistemas de alta capacidad de hasta 1000 A
Instalaciones CC de gran potencia
- Sistemas con inversores/cargadores de elevada potencia en 12, 24 o 48 V
- Aplicaciones marinas, vehículos y almacenamiento estacionario
- Integración con el sistema modular de distribución Lynx
Ampliación de cadenas de baterías
- Encadenado de varios módulos Lynx Class-T para más cadenas de baterías
- Embarrado más largo con más conexiones manteniendo el límite de 1000 A
- Combinación con otros módulos Lynx para configurar la solución completa
Certificaciones y Cumplimiento Normativo Completo
Conformidad Europea
- Marcado CE - cumplimiento de las directivas europeas aplicables
- Clase de protección IP20 - protección frente a contactos accidentales
Calidad del Fabricante
- ISO 9001 - sistema de gestión de calidad certificado de Victron Energy
- Garantía oficial Victron Energy - respaldo del fabricante
Componentes Compatibles de la Serie Lynx
Este producto pertenece al sistema de distribución Lynx de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Distribución y Embarrado
- LYN060102010 — Lynx Distributor (M10)
- LYN020102010 — Lynx Power In (M10)
Monitorización (Shunt)
- LYN040102110 — Lynx Shunt VE.Can (M10)
Gestión de Batería (BMS)
- LYN034170310 — Lynx Smart BMS 1000 NG (M10)
- LYN034160310 — Lynx Smart BMS 500 NG (M10)
