Zócalo lógico para Relés CR-M con 2 contactos de salida CR-M2LS 1SVR405651R1100 ABB Base
[MAT0204] Zócalo lógico para Relés CR-M con 2 contactos de salida CR-M2LS 1SVR405651R1100 ABB Base

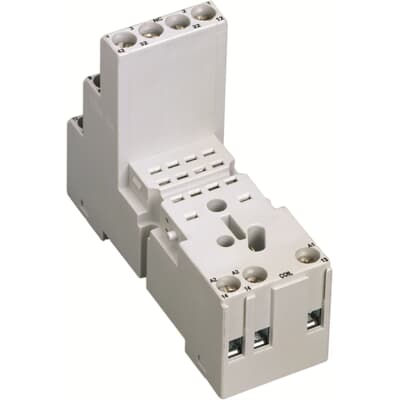

Zócalo para relés ABB CR-M2LS
Referencia: 1SVR405651R1100 | Contactos: 2 c/o (SPDT) | Régimen: 7 A / 250 V CA
Montaje en carril DIN | Conexión: bornes de tornillo
📕 Descarga de documentación
Nombre mostrado:
[MAT0204] Zócalo lógico para Relés CR-M con 2 contactos de salida CR-M2LS 1SVR405651R1100 ABB Base
Especificaciones Técnicas Detalladas
| Parámetro | Valor |
|---|---|
| Tipo de producto ampliado | CR-M2LS |
| Identificador de producto ABB | 1SVR405651R1100 |
| Función | Accesorio para relés de interfaz CR-M |
| Subfunción | Zócalo para relés miniatura |
| Subfunción específica | Zócalo lógico para relé miniatura de 2 c/o |
| Circuitos de salida | 11-12/14, 21-22/24 |
| Número de polos | 2 |
| Tensión asignada | 250 V CA |
| Corriente asignada | 7 A |
| Conexión de bobina | A1-A2 |
| Salida electrónica propia | Ninguna; la conmutación la realiza el relé CR-M enchufado |
| Parámetro | Valor |
|---|---|
| Tipo de conexión | Bornes de tornillo |
| Número máximo de conductores por borne | 2 |
| Capacidad de conexión, conductor rígido | 2 x 0,5-2,5 mm² (2 x 20-14 AWG) |
| Capacidad de conexión, conductor flexible | 2 x 0,5-2,5 mm² (2 x 20-14 AWG) |
| Capacidad de conexión con puntera | 2 x 0,5-1,5 mm² (2 x 20-16 AWG) |
| Longitud de pelado | 7 mm (0,28 in) |
| Par de apriete | 0,6 N·m (5,31 lb.in) |
| Tornillo combinado | M3, acero 8.8 niquelado 5 µ |
| Posición de los bornes | Bobina (A1-A2) y todas las conexiones de contacto en la cara superior del zócalo |
| Parámetro | Valor |
|---|---|
| Montaje | Carril DIN (IEC/EN 60715), fijación a presión |
| Dimensiones sin soporte ni módulo (L x An x Al) | 75 x 27,2 x 60,8 mm |
| Anchura neta de producto | 27,0 mm |
| Altura neta de producto | 61,0 mm |
| Profundidad neta de producto | 82,0 mm |
| Peso neto | 0,055 kg |
| Grado de protección en bornes | IP 20 B (EN 60529) |
| Temperatura de servicio | -40 … +70 °C |
| Temperatura de almacenamiento | -40 … +70 °C |
| Parámetro | Valor |
|---|---|
| Tensión de aislamiento | > 3 kV |
| Aislamiento entre bobina y contactos | Según IEC/EN 61984 |
| Líneas de fuga y distancias en aire | Según IEC/EN 61984 |
| Material del zócalo | PA 6+GF - V2 |
| Material de los contactos | CuZn33 |
| Recubrimiento de contactos | Níquel 5 µ |
| Recubrimiento de bornes | Níquel 8 µ |
| Parámetro | Valor |
|---|---|
| Referencia interna Techno Sun | MAT0204 |
| EAN | 4013614373756 |
| Descripción de catálogo ABB | CR-M2LS Logical socket |
| Unidad de embalaje del fabricante | 10 piezas |
| Embalaje nivel 1 (An x Al x L) | 141 x 95 x 78 mm |
| Peso bruto del embalaje nivel 1 | 0,552 kg |
| Partida arancelaria | 85389099 |
| Clasificación ETIM 5.0 | EC001456 - Relay socket |
| UNSPSC | 39120000 |
| eClass 7.0 | 27371603 |
Datos de Montaje y Conexionado
Zócalo lógico frente a zócalo estándar
- En el zócalo lógico CR-M2LS la conexión de bobina (A1-A2) y todas las conexiones de contacto —comunes, normalmente abiertos y normalmente cerrados— se sitúan en la cara superior.
- En los zócalos estándar CR-MxSS la bobina se conecta en la cara inferior y los contactos se reparten entre ambas caras.
- La disposición lógica facilita el peinado del mazo por la parte superior del carril y reduce el cruce de conductores en cuadros densos.
Límites operacionales
- Tensión asignada del circuito de salida: 250 V CA.
- Corriente asignada por polo: 7 A.
- Rango de temperatura en servicio: -40 a +70 °C.
- Grado de protección en la zona de bornes: IP 20 B según EN 60529.
- Tensión de aislamiento superior a 3 kV.
Secuencia de cableado recomendada
- Fijar el zócalo a presión sobre el carril DIN normalizado IEC/EN 60715.
- Pelar el conductor 7 mm y, si se emplea cable flexible, montar puntera de 0,5 a 1,5 mm².
- Apretar los bornes de tornillo a 0,6 N·m, con un máximo de dos conductores por punto de conexión.
- Insertar el relé CR-M de 2 c/o y asegurarlo con el soporte de retención correspondiente de la gama.
Conector para módulos de función enchufables
- El zócalo incorpora el conector para los módulos de función enchufables de la gama CR-M.
- Funciones disponibles en dichos módulos: protección contra inversión de polaridad y diodo de rueda libre, indicación por LED, elemento RC y protección contra sobretensiones.
- La elección del módulo depende del tipo de bobina y de la naturaleza de la señal de mando aplicada.
Aplicaciones Detalladas y Casos de Uso
Interfaz entre control y potencia en cuadros de automatización
- Base de conexión para relés de interfaz que separan las salidas de un autómata programable de las cargas del cuadro.
- Distribución del mando en cabeceras de armario, con todos los bornes accesibles por la parte superior del carril.
- Sustitución del relé sin desconectar el cableado fijo, gracias a la construcción enchufable.
Cuadros de instalaciones fotovoltaicas y de almacenamiento
- Maniobra de contactores, señalización y enclavamientos en cuadros de corriente alterna asociados a plantas fotovoltaicas.
- Conmutación de señales de disparo y de permisos de arranque procedentes de reguladores o de sistemas de gestión de energía.
- Repetición de contactos libres de tensión hacia sistemas de telemando o de supervisión.
Mantenimiento industrial y repuesto de armario
- Reposición de zócalos deteriorados en armarios existentes equipados con la gama CR-M de ABB.
- Ampliación de cuadros en servicio manteniendo la misma referencia de base y de relé.
- Identificación de circuitos mediante el marcador específico de la gama, que se aloja en el propio zócalo.
Accesorios de la gama CR-M compatibles con el zócalo
- CR-MH, soporte de retención de plástico, referencia 1SVR 405 659 R1000.
- CR-MH1, soporte de retención metálico, referencia 1SVR 405 659 R1100.
- CR-MJ, puente de unión para zócalos con bornes de tornillo, referencia 1SVR 405 658 R6000.
- CR-MM, marcador de identificación, referencia 1SVR 405 658 R1000.
- Módulos de función enchufables de la gama CR-M para diodo de rueda libre, LED, elemento RC y protección contra sobretensiones.
Certificaciones y Cumplimiento Normativo
Normas y directivas
- IEC/EN 61984 - norma de producto aplicable a conectores, referencia del aislamiento y de las distancias
- Directiva de Baja Tensión 2014/35/UE - declaración de conformidad CE 1SAD938501-0159
- Directiva RoHS 2011/65/UE - documento de información RoHS 1SAA981041-4402
- IEC/EN 60715 - carril DIN normalizado para el montaje
- EN 60529 - grado de protección IP 20 B declarado en la zona de bornes
Homologaciones y marcas
- Marcado CE - conformidad europea
- UL 508 y CAN/CSA C22.2 n.º 14 - certificados UR_E244328 y cUR_E244328
- EAC - certificado RU C-PL.ME77.B.01873
- GOST - certificado POCC DE.AB76.D02256
- RMRS - certificado 12.04008.250 para aplicaciones navales
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en selección de relés y zócalos, criterios de conexionado y resolución de incidencias en cuadros eléctricos.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL ABB
Zócalo lógico ABB CR-M2LS
Referencia: MAT0204 | Zócalo para relé de interfaz CR-M de 2 c/o
La base de conexión de referencia para integrar relés de interfaz CR-M en cuadros de automatización que exigen cableado ordenado, mantenimiento rápido y trazabilidad de componentes.
