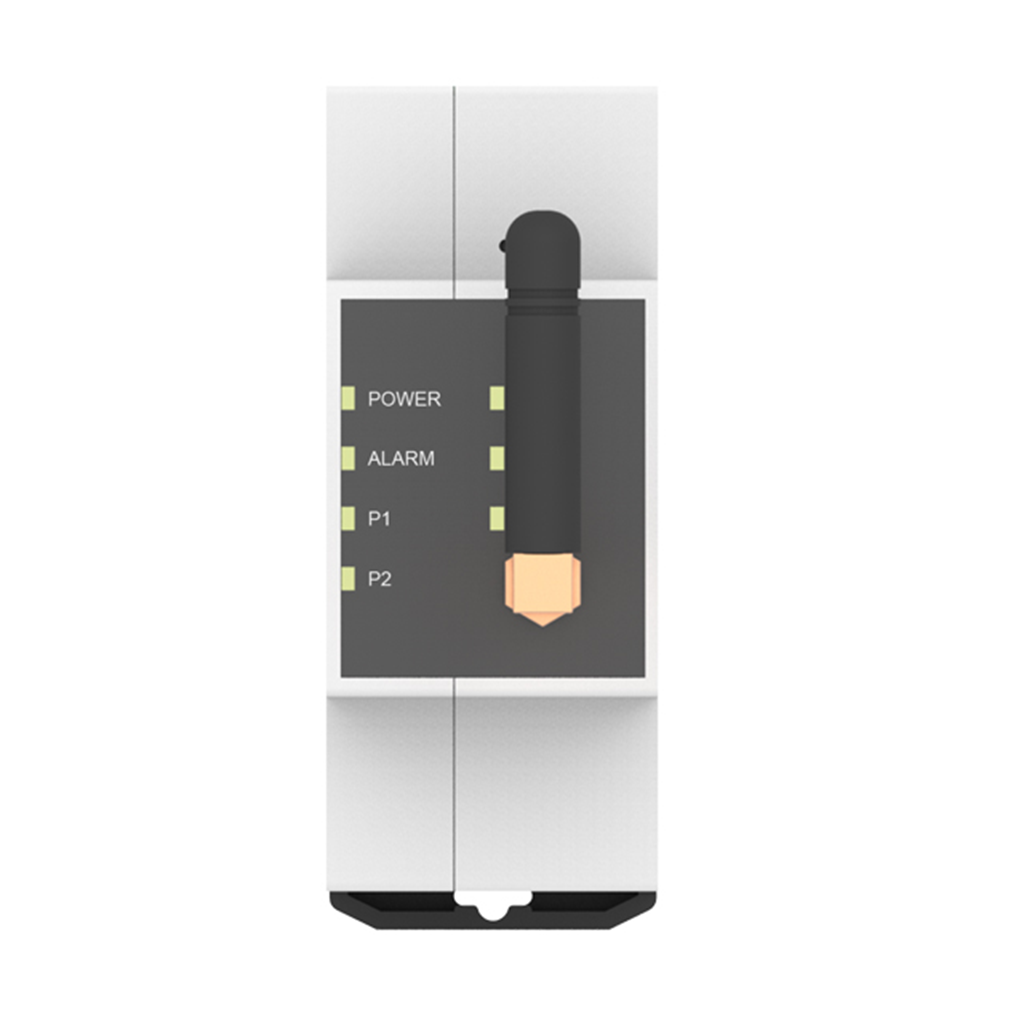

Vatímetro | Trifásico | Six-circuit Multi-Function Meter | WiFi | DTSD422-D3 | Solarman
[MON0288] Vatímetro | Trifásico | Six-circuit Multi-Function Meter | WiFi | DTSD422-D3 | Solarman
Accesorio Solarman Vatímetro Trifásico Six-circuit Multi-Function Meter WiFi DTSD422-D3 Solarman
Especificaciones: 0,5 kg
Referencia: MON0288
📕 Descarga de documentación
Nombre mostrado:
[MON0288] Vatímetro | Trifásico | Six-circuit Multi-Function Meter | WiFi | DTSD422-D3 | Solarman
Especificaciones Técnicas Detalladas
- Modelo: DTSD422-D3
- Tipo de red: Trifásica
- Tensión nominal: 3x220 / 380 VAC
- Corriente nominal: 6x6A / 100A (CT clip-on)
- Potencia nominal: 66 kW
- Frecuencia: 50 / 60 Hz
- Clase de precisión: 1
- Consumo propio: 3 W
- Medición bidireccional: Sí
- Número de CT: 6
- Comunicación remota: WiFi (módulo integrado, compatible 4G / GPRS / NB-IoT según versión)
- Comunicación serie: RS485
- Capacidad de medición: 6 circuitos con CT monofásico o 2 circuitos con CT trifásicos
- Magnitudes medidas: tensión, corriente, potencia activa, potencia aparente, energía activa, energía por fase, potencia por franjas horarias, potencia y energía reactiva, frecuencia, factor de potencia
- Congelación de datos: por punto
- Liquidación automática: Sí
- Adquisición de datos del inversor: Sí
- Tipo de transformador: CT abierto tipo pinza, fácil instalación
- Dimensiones (al x an x p): 91,5 x 85 x 36 mm
- Montaje: carril DIN de 35 mm
- Temperatura de trabajo: -30 °C a +70 °C
- Peso: 0,5 kg
Datos de Rendimiento y Funcionamiento
Capacidad Multicircuito
- Hasta 6 circuitos con transformadores de corriente monofásicos
- Hasta 2 circuitos con transformadores de corriente trifásicos
- Medición hasta 66 kW de potencia nominal
Precisión y Análisis
- Precisión de medida clase 1
- Registro de energía activa y reactiva por fase
- Medición bidireccional con liquidación automática
Aplicaciones Detalladas y Casos de Uso
Plantas Fotovoltaicas Trifásicas
- Medición de generación y consumo en instalaciones fotovoltaicas trifásicas
- Adquisición de datos del inversor para control de autoconsumo y vertido
- Lectura bidireccional para balance de importación y exportación de red
Submedición y Reparto de Consumos
- Submedición de hasta 6 circuitos independientes en un solo dispositivo
- Reparto de consumos en edificios, comercios en cadena y comunidades
- Liquidación automática de consumos por franjas horarias
Edificios Inteligentes e Industria
- Gestión energética en edificios inteligentes e instalaciones industriales
- Estaciones de comunicaciones y estaciones de recarga
- Integración con plataformas de monitorización mediante WiFi o RS485
Características de Medición y Fiabilidad
Medición Avanzada
- Energía activa y reactiva - registro por fase con precisión clase 1
- Hasta 6 circuitos - submedición multicircuito en un único equipo
Conectividad e Integración
- WiFi integrado - conexión directa a la nube SOLARMAN
- CT tipo pinza - instalación sencilla sobre cableado existente
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Vatímetro Trifásico Solarman DTSD422-D3
Referencia: MON0288 | Contador multifunción WiFi
La solución definitiva para la medición multicircuito de consumo y generación eléctrica en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
