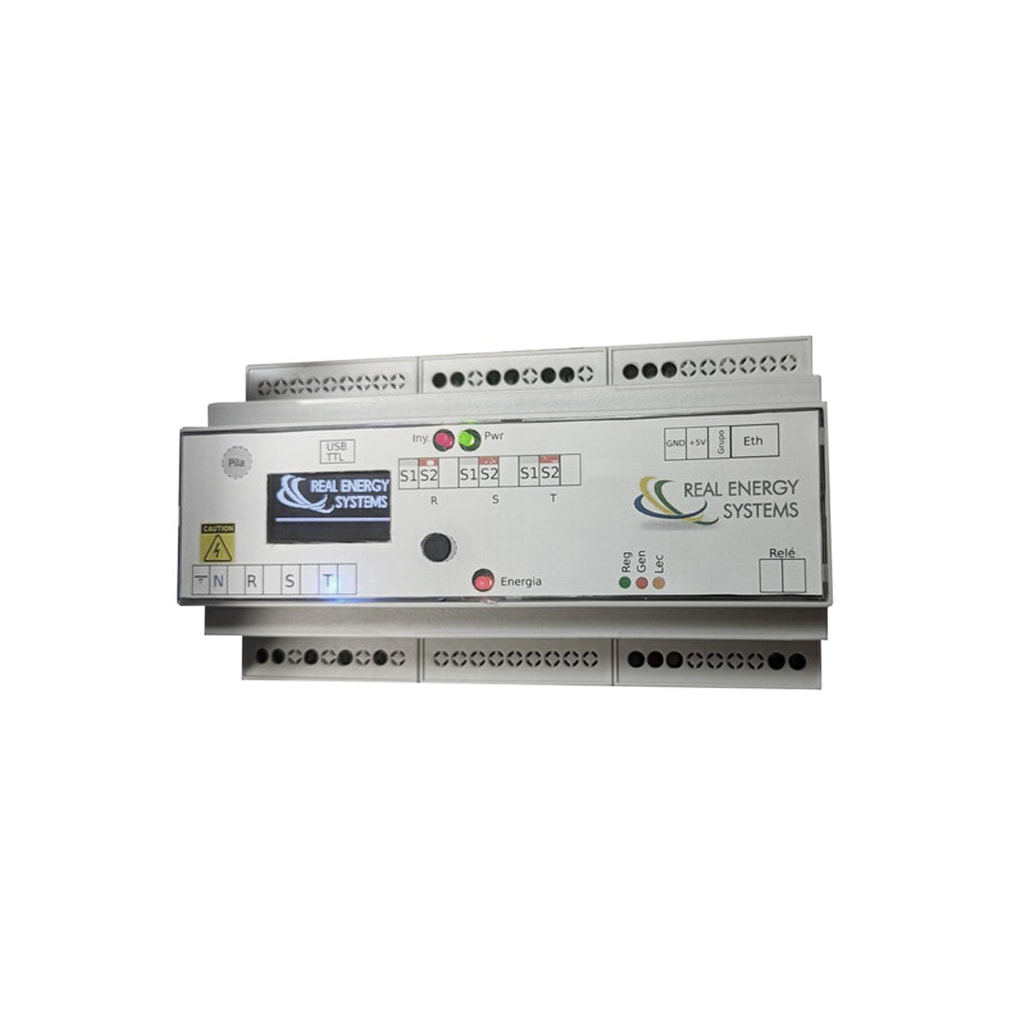

Real Energy Systems Prisma 310A
[MON0298] Real Energy Systems Prisma 310A
Controlador dinámico de potencia con inyección cero.
Integra en el mismo dispositivo un regulador y un contador eliminando la necesidad de otros componentes externos en la regulación de potencia, limita o elimina la exportación de energía.
Permite gestionar diferentes modelos de inversores de distintos fabricantes.
Comunicación RS485 (Modbus RTU). Requiere REN-TTL-485.
Aplicable a instalaciones monofásicas y trifásicas.
📕 Descarga de documentación
Nombre mostrado:
[MON0298] Real Energy Systems Prisma 310A
Código HS:
90283019
Especificaciones Técnicas Detalladas
- Alimentación: 90-265 VAC, 50-60 Hz
- Conexiones en voltaje primario: 3x (85-265 VAC) 50/60 Hz
- Condiciones de trabajo: -20 a +50 °C, 5-95% HR sin condensación
- Dimensiones: 90 x 158 x 58 mm
- Peso: 400 g
- Grado de protección: IP20
- Material de la caja: Plástico PC/ABS autoextinguible UL94-V0
- Montaje: Sobre carril DIN EN 60715
- Clase térmica: Ta70C/B
- Fabricado en: España (Unión Europea)
- Comunicación con inversores: RS-485 y Ethernet
- Protocolos: ComLynx, Modbus TCP, Modbus RTU (configurable, incluye Sunspec)
- Contaje directo: Transformador de intensidad relación X/5A
- Comunicación con contadores externos: Ethernet
- Comunicación externa: Servidor Modbus TCP para monitorización
- Bus de comunicaciones: TTL (5V); para RS485 (Modbus RTU) emplea la pasarela REN-TTL-485
- Conector de red: Ethernet RJ45
- Firmware: PRISMA 310A
- Pantalla: OLED integrada de 1.3" con pulsador de navegación
- Medidas eléctricas: 3 lecturas de voltaje + 3 lecturas de intensidad (5A)
- Relé de desconexión / contactor: Contacto seco; Tipo AC1 máx. 16A / 250VAC; Tipo AC15 máx. 0,5A / 240V
- Salida digital: Relé
- Entrada digital: Señalización de encendido de grupo electrógeno
- Señalización: Leds (2 verdes / 2 naranja / 2 rojos) y buzzer interno para notificación sonora
- Alimentación interna: Fuente de alimentación continua integrada (alimentación externa a 220V)
Datos de Rendimiento y Modos de Funcionamiento
Autoconsumo sin Excedentes
- Evita la inyección de energía a la red mediante doble control físico y lógico
- Cumplimiento de la norma UNE 217001-IN y del RD 244/2019
- Maximiza la producción ajustándose a la legislación local
Modalidades Avanzadas
- Gestión de múltiples modelos de inversores de distintos fabricantes
- Hasta 6 instalaciones trifásicas con distintos contadores o consumos próximos
- Compatible con grupos electrógenos (doble control de no inyección y protección integrada)
- Balanceo dinámico de fases mediante inversores monofásicos
Aplicaciones Detalladas y Casos de Uso
Autoconsumo Fotovoltaico
- Instalaciones de autoconsumo sin excedentes que requieren evitar el vertido a red
- Plantas de generación renovable que necesitan regulación dinámica de la potencia inyectada
Instalaciones con Grupo Electrógeno
- Sistemas híbridos con grupos electrógenos que exigen doble control de no inyección
- Protección integrada del grupo frente a retornos de energía
Gestión Multi-Instalación
- Control centralizado de hasta 6 instalaciones trifásicas próximas
- Balanceo dinámico de fases en configuraciones con inversores monofásicos
Certificaciones y Cumplimiento Normativo Completo
Normativa de Autoconsumo
- UNE 217001-IN - Sistemas anti-vertido para autoconsumo
- RD 244/2019 - Regulación del autoconsumo de energía eléctrica en España
Conformidad y Seguridad
- Marcado CE - Declaración de conformidad europea
- UL94-V0 - Material de caja autoextinguible
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Real Energy Systems Prisma 310A
Referencia: MON0298 | Controlador dinámico de potencia
La solución definitiva para el control de inyección cero en autoconsumo, garantizando el cumplimiento normativo y la máxima eficiencia en instalaciones monofásicas y trifásicas.
