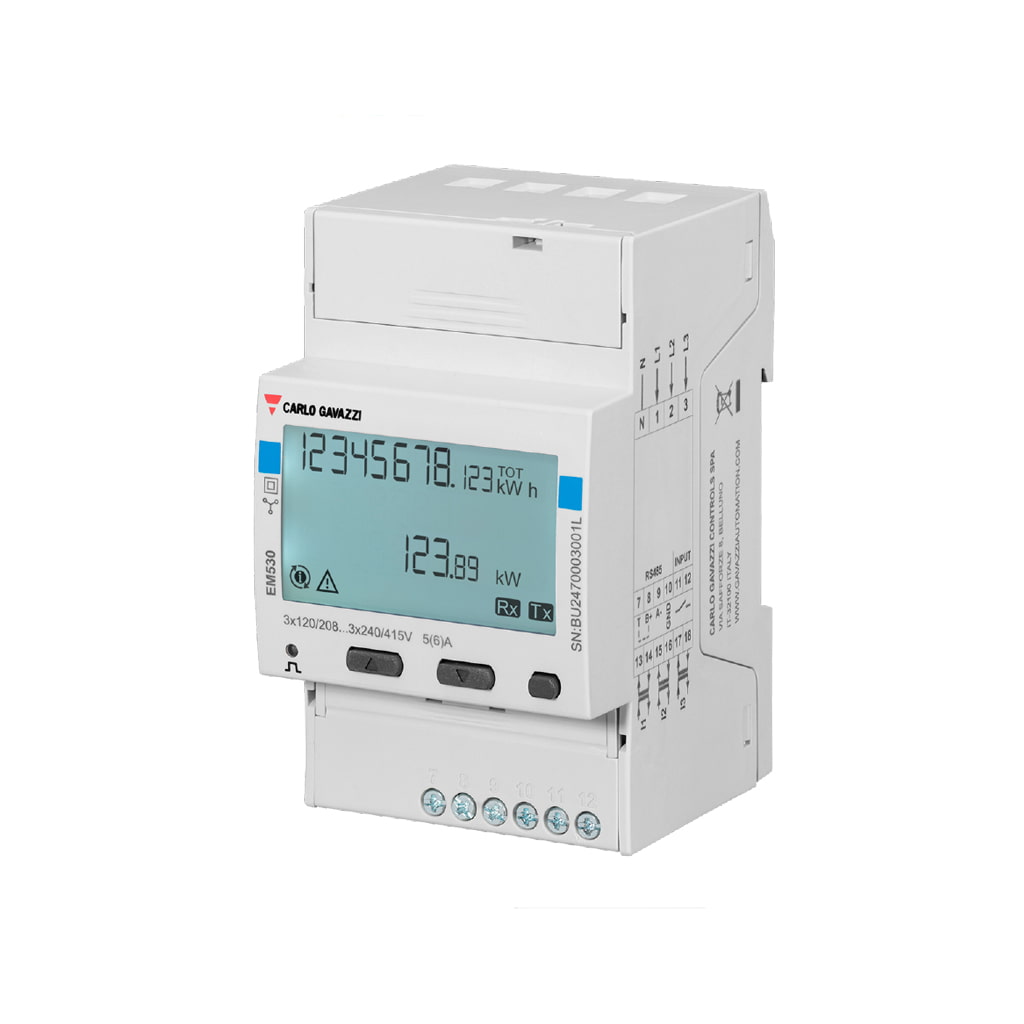

[MON0303] Carlo Gavazzi EM530DINAV53XS1X | Vatímetro | Trifásico

Accesorio Carlo Gavazzi EM530DINAV53XS1X Vatímetro Trifásico
Especificaciones: 0,5 kg
Referencia: MON0303

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

📕 Descarga de documentación

01 Ficha técnica EM530-DS Carlo Gavazzi [ES]

Términos y condiciones de venta

Nombre mostrado: [MON0303] Carlo Gavazzi EM530DINAV53XS1X | Vatímetro | Trifásico
Código HS: 90283019

Carlo Gavazzi EM530-DIN-AV5.3.XS.1X

Analizador de energía trifásico y bifásico con comunicación RS485 Modbus RTU

Analizador de energía de montaje en carril DIN para sistemas bifásicos y trifásicos hasta 415 V L-L, conectado mediante transformadores de intensidad de 5 A. Mide energía activa, reactiva y aparente junto a las principales variables eléctricas y la distorsión armónica, e integra puerto de comunicación RS485 Modbus RTU para la transmisión de datos a sistemas de supervisión.

SKU

MON0303

Conexión

Transformadores 5A

Comunicación

RS485 Modbus RTU

Montaje

Carril DIN (3 módulos)

Especificaciones Técnicas Detalladas

Entradas Eléctricas Medida y Precisión Comunicación y E/S Características Generales

Sistemas gestionados: Bifásico (3 hilos), trifásico con neutro (4 hilos), trifásico sin neutro (3 hilos) y sistema wild leg
Conexión de tensión: Directa
Tensión nominal L-N: 120 a 240 V
Tensión nominal L-L: 208 a 415 V
Tolerancia de tensión: 0,8 a 1,15 Vn
Frecuencia: Entre 45 y 65 Hz
Entradas de intensidad: Con transformadores de intensidad (CT), relación máx. 2000
Corriente nominal (In): 5 A
Corriente mínima / máxima: 0,05 A / 6 A
Sobrecarga: 20 Imax (120 A) durante 500 ms
Impedancia de entrada de corriente: inferior a 0,3 VA
Alimentación: Autoalimentación, consumo inferior a 1,3 W / 2,6 VA, 50/60 Hz

Método de medida: TRMS de ondas distorsionadas
Variables eléctricas: Tensión L-L y L-N, corriente, potencia activa, reactiva y aparente, factor de potencia y frecuencia
Energías: Activa, reactiva y aparente (totales y parciales)
Distorsión armónica (THD): Intensidad y tensiones, hasta el armónico 15
Precisión energía activa: Clase 0.5S según EN 62053-22
Precisión energía reactiva: Clase 2 según EN 62053-23
Precisión corriente: ± 0,3% de lectura (de 0,05 In a Imax)
Precisión tensión: ± 0,2% de lectura
Resolución de energía: 0,001 kWh / kvarh / kVAh por comunicación

Puerto de comunicación: RS485 Modbus RTU (2 hilos, multipunto bidireccional)
Dispositivos en el mismo bus: Máx. 247 (1/8 de carga de unidad)
Dirección Modbus: Entre 1 y 247
Velocidad de transmisión: 9,6 / 19,2 / 38,4 / 57,6 / 115,2 kbps
Tiempo de actualización: ≤ 100 ms
Entrada digital: Contacto libre; estado remoto, gestión de tarifas e inicio/reinicio del medidor parcial
Configuración: A través del teclado o del software UCS (descarga gratuita)

Pantalla: LCD retroiluminado de segmentos, tiempo de actualización 500 ms
Interfaz: 3 botones mecánicos de navegación y configuración
Material: Caja de PBT y cubierta transparente de policarbonato
Grado de protección: Frontal IP40 / terminales IP20
Categoría de sobretensión: Cat. III / grado de contaminación 2
Montaje: Carril DIN, formato de 3 módulos DIN
Dimensiones aproximadas: 53,4 mm (ancho) x 90 mm (alto) x 62,41 mm (fondo)
Peso: 280 g (embalaje incluido)
Temperatura de funcionamiento: -25 a +55 °C
Temperatura de almacenamiento: -30 a +70 °C
Humedad relativa: inferior al 90% sin condensación a 40 °C

Datos de Rendimiento y Funciones de Medida

Medición Precisa

Medición TRMS de ondas distorsionadas con muestreo continuo de tensión e intensidad
Energía activa con precisión Clase 0.5S (EN 62053-22)
Cálculo del valor medio (dmd) para intensidad y potencia

Supervisión y Control

Transmisión de datos a otros sistemas a través de Modbus RTU
Medición de las horas de funcionamiento de la carga y del analizador
Tiempo de actualización rápido para acciones de control en instalaciones fotovoltaicas con almacenamiento

Aplicaciones Detalladas y Casos de Uso

chevron_right Supervisión Energética

Cuadros de distribución de baja tensión para supervisar el consumo de energía y las variables eléctricas
Análisis de la distorsión armónica y de la calidad de la energía en la instalación

chevron_right Autoconsumo Fotovoltaico

Fuente de datos para acciones de control en instalaciones fotovoltaicas con almacenamiento de energía
Monitorización de la eficiencia energética combinado con la pasarela UWP de Carlo Gavazzi

chevron_right Monitorización de Maquinaria

Supervisión de una máquina para identificar posibles fallos y correlacionar el consumo con las horas de funcionamiento
Reseteo parcial del medidor mediante entrada digital para monitorizar cada ciclo individual

Certificaciones y Cumplimiento Normativo Completo

Metrología y Seguridad

check EN 62053-22 / EN 62053-23 - Metrología de energía activa y reactiva
check EN 61010-1 - Seguridad eléctrica
check IEC 62053-31 - Salida de pulsos

Conformidad y Homologaciones

check Marcado CE - Directivas de baja tensión y compatibilidad electromagnética
check cULus - Homologación UL 61010
check UKCA - Conformidad para el mercado del Reino Unido

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL CARLO GAVAZZI

Carlo Gavazzi EM530-DIN-AV5.3.XS.1X

Referencia: MON0303 | Analizador de energía trifásico

La solución definitiva para la medida y supervisión energética en cuadros de baja tensión que demandan precisión metrológica y comunicación Modbus RTU.

GARANTÍA OFICIAL CARLO GAVAZZI DISTRIBUIDOR AUTORIZADO
