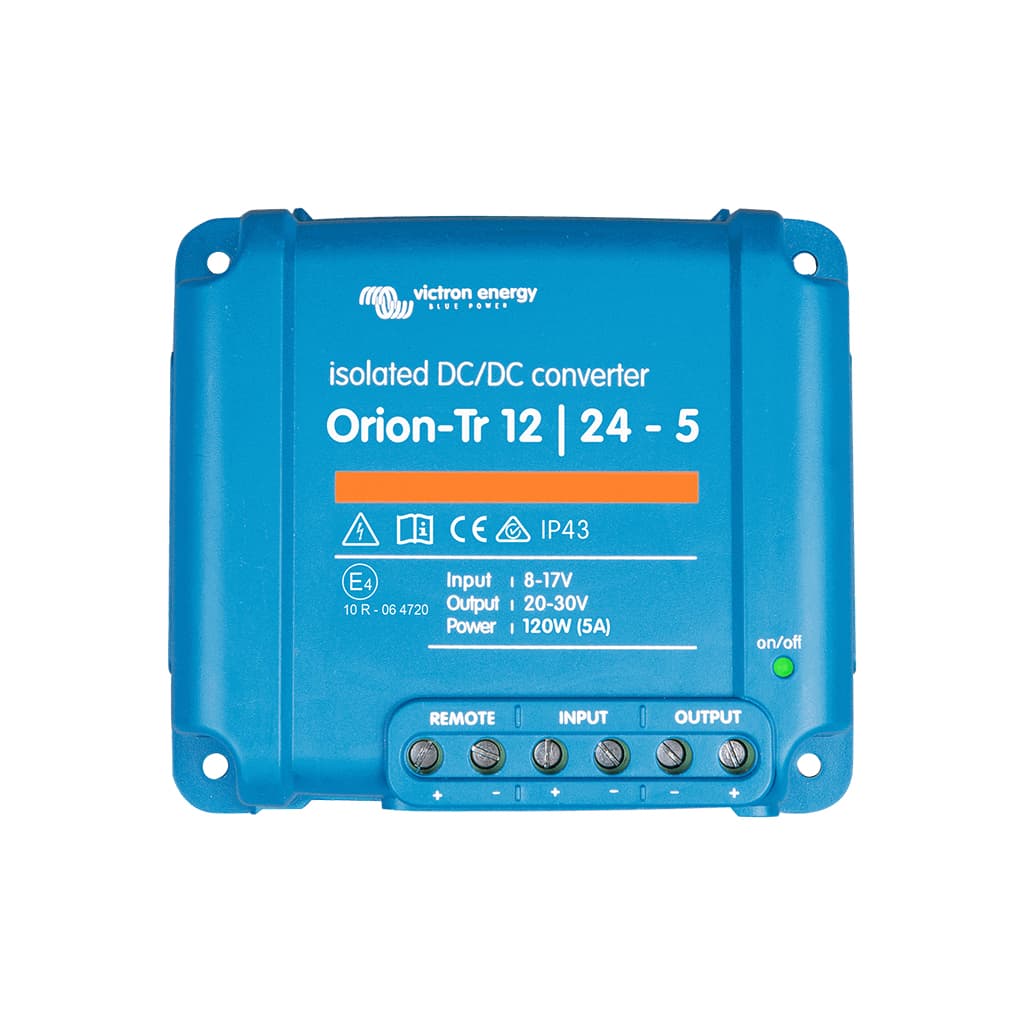

Orion-Tr 12/24-5A (120W) Isolated DC-DC converter - VICTRON ENERGY (Muy bueno)
[OCA-ORI122410110-VG] Orion-Tr 12/24-5A (120W) Isolated DC-DC converter - VICTRON ENERGY (Muy bueno)
Ocasión - Muy bueno:
Un producto que se ha sometido a un uso limitado, pero bien cuidado y que se encuentra en un estado excelente. El producto está completo, sin marcas ni daños, pero puede mostrar algún signo de desgaste. El producto funciona perfectamente.
📕 Descarga de documentación
Nombre mostrado:
[OCA-ORI122410110-VG] Orion-Tr 12/24-5A (120W) Isolated DC-DC converter - VICTRON ENERGY (Muy bueno)
Código HS:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 8 - 17 V
- Tensión nominal de salida: 24,2 V
- Rango de ajuste de tensión de salida: 20 - 30 V
- Tolerancia de la tensión de salida: +/- 0,2 V
- Corriente de salida continua a 25 ºC: 5 A
- Corriente máxima de salida (10 s): 6,3 A
- Potencia continua de salida a 25 ºC: 120 W
- Potencia continua de salida a 40 ºC: 110 W
- Eficiencia: 88 %
- Nivel de ruido: 2 mV rms
- Corriente de entrada sin carga: menor de 80 mA
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Subtensión de desconexión: 7 V
- Reinicio de subtensión: 7,5 V
- Corriente de cortocircuito: 23 A
- Protección contra cortocircuitos: Sí, todos los modelos
- Protección contra altas temperaturas: reducción de la corriente de salida con temperatura ambiente elevada
- Terminal on/off remoto: accionable mediante interruptor de baja potencia o arranque/parada del motor
- Fusible de entrada (no reemplazable): presente en modelos con entrada de 12 V
- Conexión en paralelo: admite un número ilimitado de unidades en paralelo
- Consumo en remoto desactivado: menor de 200 uA
- Dimensiones (al x an x p): 100 x 113 x 47 mm
- Peso: 0,42 kg
- Conexión CC: bornes de tornillo, sin herramientas especiales
- Sección de cable máxima: 6 mm² (AWG10)
- Grado de protección: IP43 (con bornes de tornillo orientados hacia abajo)
- Rango de temperatura de trabajo: -20 a +55 ºC (reducción de potencia del 3 % por cada ºC sobre 40 ºC)
- Humedad: máximo 95 % sin condensación
Datos de Rendimiento y Comportamiento Operacional
Estabilidad de Salida
- Tecnología Buck-Boost que mantiene la salida estable dentro del rango de entrada
- Tensión de salida ajustable entre 20 y 30 V
- Bajo nivel de ruido de 2 mV rms
Límites Operacionales
- 5 A de salida continua a 25 ºC y 6,3 A de pico durante 10 s
- Reducción de potencia del 3 % por cada ºC por encima de 40 ºC
- Funcionamiento entre -20 y +55 ºC
Diseño Aislado
- Aislamiento galvánico de 200 V entre entrada, salida y carcasa
- Conexión en paralelo ilimitada para aumentar la corriente de salida
- Diseñado como convertidor de tensión, no como cargador de baterías
Aplicaciones Detalladas y Casos de Uso
Alimentación de Equipos de 24 V
- Suministro de 24 V a equipos electrónicos a partir de una instalación de 12 V
- Aislamiento galvánico que evita bucles de masa y problemas de referencia
- Tensión de salida ajustable para adaptar el suministro a la carga
Vehículos y Aplicaciones Móviles
- Conversión 12 V a 24 V en autocaravanas, furgonetas y embarcaciones
- Activación mediante el interruptor de arranque/parada del motor a través del terminal on/off remoto
- Bajo nivel de ruido apto para equipos sensibles
Instalaciones Industriales y Telecomunicaciones
- Conexión en paralelo ilimitada para escalar la corriente de salida
- Protección frente a cortocircuitos y altas temperaturas para operación continua
- Instalación rápida con bornes de tornillo sin herramientas especiales
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN 60950 - Seguridad de equipos de tecnología de la información
Compatibilidad Electromagnética
- EN 61000-6-3, EN 55014-1 - Emisiones
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad
Automoción
- ECE R10-5 - Directiva de automoción para compatibilidad electromagnética
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la serie Orion de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cableado de Control Remoto
- ASS070300100 — Cable de control remoto para convertidor CC/CC Orion-Tr aislado
Convertidores CC/CC IP67
- ORI122421226 — Orion IP67 12/24-50A (1200 W)
- ORI241210260 — Orion IP67 24/12-10A (120 W)
Convertidores No Aislados
- ORI241210200 — Orion-Tr 24/12-10 (120 W) no aislado
- ORI241215200 — Orion-Tr 24/12-15 (180 W) no aislado
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Energy Orion-Tr 12/24-5A (120 W) Aislado
Referencia: OCA-ORI122410110-VG | Convertidor CC/CC aislado
La solución definitiva para la conversión de tensión CC con separación galvánica en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
| Información sobre el producto | |
|---|---|
| Ocasión | Muy bueno |
| Sin categoría | |
|---|---|
| Marca | Victron |
