Orion 110/12-30A (360W) Isolated DC-DC converter - VICTRON ENERGY
[ORI110123610] Orion 110/12-30A (360W) Isolated DC-DC converter - VICTRON ENERGY

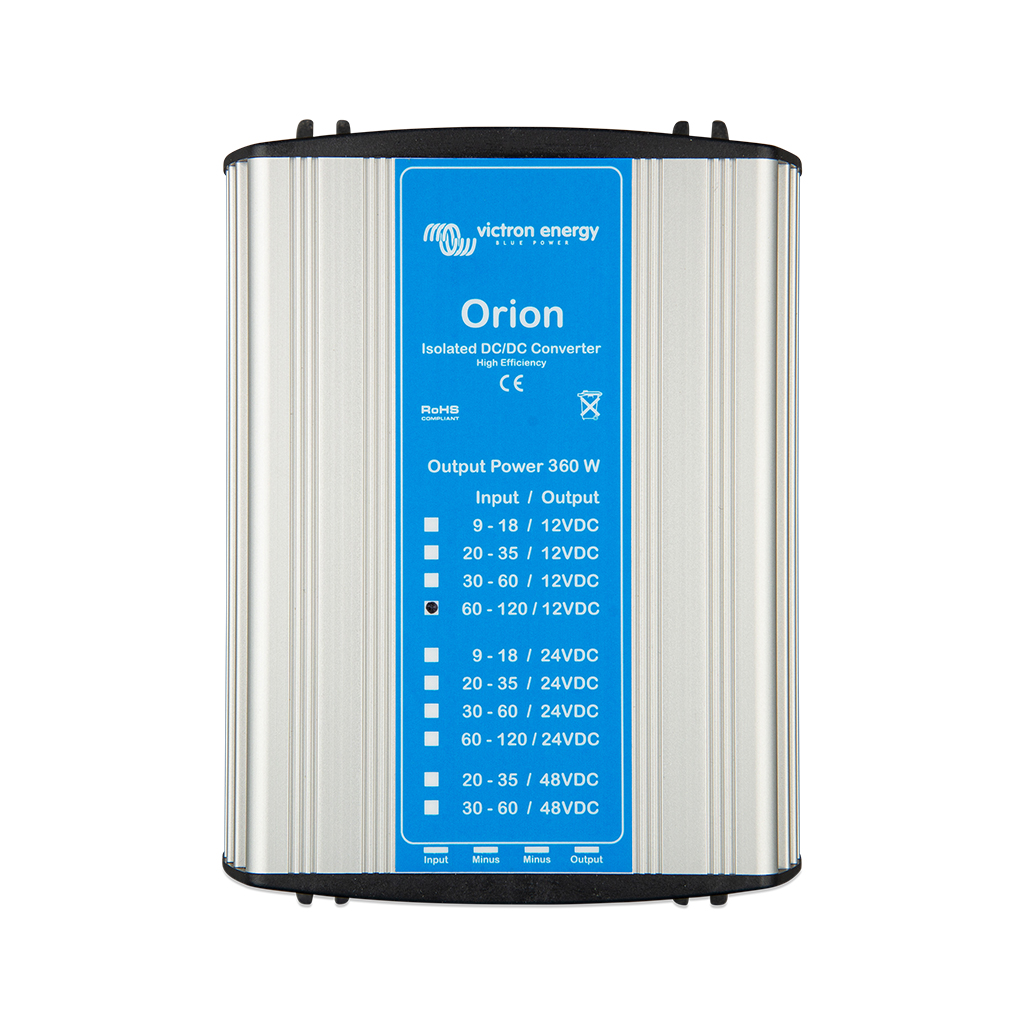

Inversor Victron Energy Orion 110/12-30A (360W) Isolated DC-DC converter
Especificaciones: 30 A | 360 W | 1,47 kg
Referencia: ORI110123610
📕 Descarga de documentación
Nombre mostrado:
[ORI110123610] Orion 110/12-30A (360W) Isolated DC-DC converter - VICTRON ENERGY
Código HS:
85044095
Especificaciones Técnicas Detalladas
- Tensión de entrada: 110V (60 – 140V)
- Tensión de salida: 12,5V
- Corriente de salida: 30 A
- Potencia nominal: 360 W
- Aislamiento galvánico: sí, > 400 Vrms entre entrada, salida y carcasa
- Consumo en off: < 25 mA
- Eficiencia: aprox. 85%
- Estabilidad de la tensión de salida: 2%
- Tolerancia de la tensión de salida: 3%
- Nivel de ruido: < 50 mV rms
- Refrigeración: por aire con temperatura controlada
- Aumento de temperatura (30 min a plena carga): 30 °C
- Dimensiones (al x an x p): 82 x 132 x 190 mm
- Peso: 1,4 kg
- Carcasa: aluminio anodizado
- Conexiones: conectores a presión planos de 6,3 mm
- Temperatura de trabajo: -20 a +40 °C (reducción lineal de corriente hasta 0A a 70 °C)
- Humedad: máx. 95% sin condensación
- Sobrecorriente: protección integrada
- Sobrecalentamiento: reducción de la tensión de salida
- Cortocircuito: a prueba de cortocircuitos
- Polaridad invertida: fusible y diodo en la entrada
- Sobretensión: varistor (también protege frente a descargas)
Datos de Rendimiento y Comportamiento Térmico
Límites Operacionales
- Eficiencia de conversión en torno al 85%
- Reducción lineal de corriente por encima de 40 °C, hasta 0A a 70 °C
- Aumento de temperatura de 30 °C tras 30 minutos a plena carga
Calidad de la Salida
- Tensión de salida regulada con estabilidad del 2%
- Ruido de salida inferior a 50 mV rms
- Aislamiento galvánico superior a 400 Vrms
Aplicaciones Detalladas y Casos de Uso
Adaptación de tensiones en vehículos
- Alimentación de equipos y cargas de 12V a partir de sistemas eléctricos de 110V
- Vehículos industriales y maquinaria con redes de tensión elevada
Instalaciones con aislamiento galvánico
- Separación eléctrica entre circuitos de entrada y salida para mayor seguridad
- Prevención de bucles de masa y reducción de interferencias
Entornos exigentes
- Carcasa de aluminio anodizado para disipación y robustez mecánica
- Refrigeración por aire de temperatura controlada para funcionamiento continuo
Certificaciones y Cumplimiento Normativo
Seguridad
- EN 60950 - Seguridad de equipos de tecnología de la información
Compatibilidad Electromagnética
- EN 61000-6-3 / EN 55014-1 - Emisiones
- EN 61000-6-2 / EN 61000-6-1 / EN 55014-2 - Inmunidad
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la familia Orion de Victron Energy. A continuación se enumeran los accesorios complementarios disponibles bajo referencia separada para completar la instalación según las necesidades de cada proyecto.
Cableado y Control Remoto
- ASS070300100 — Cable de control remoto para convertidores Orion-Tr aislados
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Energy Orion 110/12-30A (360W) Aislado
Referencia: ORI110123610 | Convertidor CC-CC aislado
La solución definitiva para la adaptación de tensiones de 110V a 12V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
