Orion IP67 24/12-5A (60W) - VICTRON ENERGY
[ORI241205260] Orion IP67 24/12-5A (60W) - VICTRON ENERGY

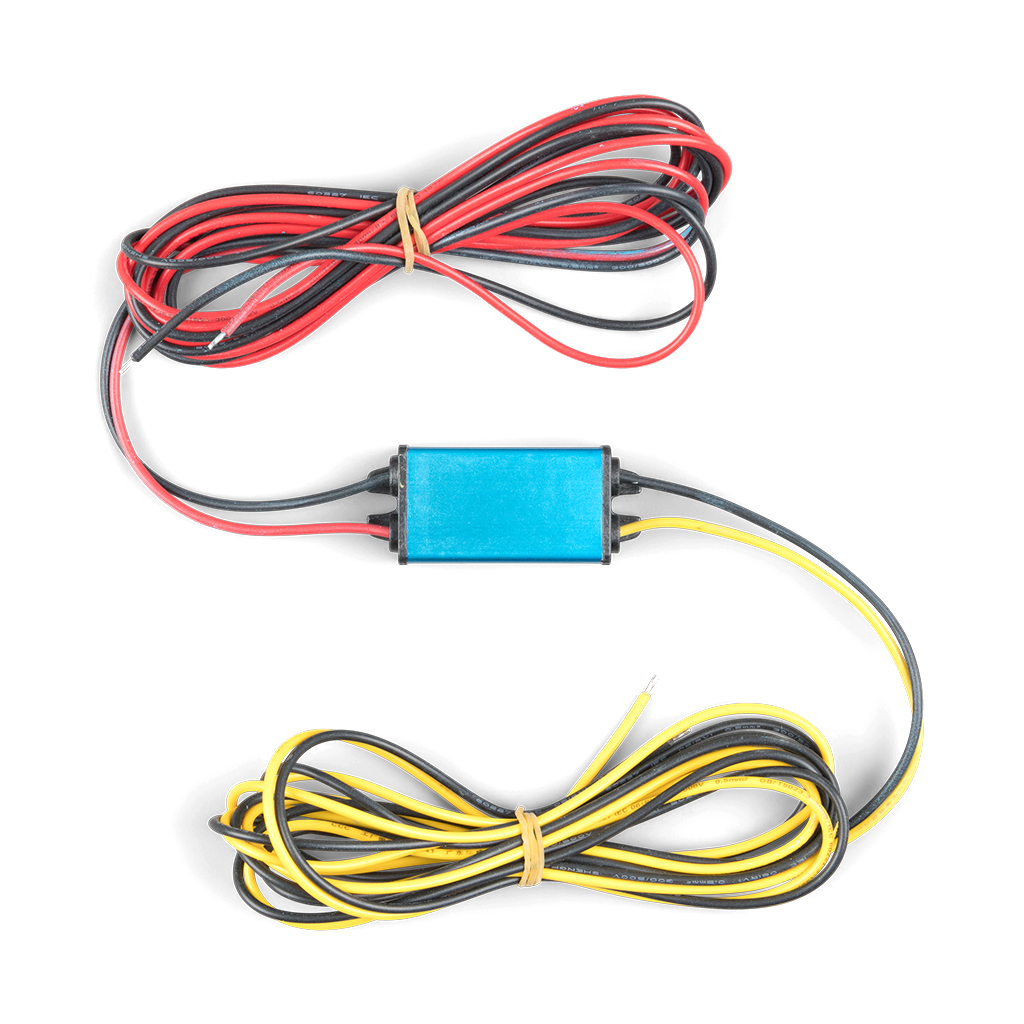

Inversor Victron Energy Orion IP67 24/12-5A (60W)
Especificaciones: 5 A | 60 W | 0,11 kg
Referencia: ORI241205260
📕 Descarga de documentación
Nombre mostrado:
[ORI241205260] Orion IP67 24/12-5A (60W) - VICTRON ENERGY
Código HS:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 15-40 V CC
- Tensión de salida CC: 12 V +/- 3 %
- Corriente máxima de salida continua: 5 A
- Eficiencia: 93 %
- Rizado y ruido: 75 mVpp
- Subtensión de desconexión / reinicio: 13 V / 14 V
- Corriente sin carga (a 24 V): 1 mA
- Aislamiento galvánico: no
- Material y color: aluminio fundido (azul RAL 5012), electrónica encapsulada en resina
- Grado de protección: IP67 (a prueba de agua, polvo y aceite)
- Conexión CC: dos cables de entrada y dos de salida, longitud 1,8 m
- Sección de cable (entrada/salida): 0,8 mm² (18 AWG)
- Dimensiones (al x an x p): 25 x 43 x 20 mm
- Peso: 50 g
- Rango de temperatura de funcionamiento: -40 a +70 °C (salida nominal completa hasta 40 °C; reducción del 3 % por cada °C por encima de 40 °C)
- Protección contra sobrecarga: modo hiccup, recuperación automática al eliminar la falta
- A prueba de cortocircuitos: sí
- Protección contra polaridad inversa: mediante fusible externo o disyuntor
- Seguridad / Emisiones: EN 60950 / EN 61000-6-3, EN 55014-1
- Inmunidad: EN 55014-2, EN 61000-6-1, EN 61000-6-2
- Directiva de automoción / Vibración: ECE R10-4 / IEC 68-2-6: 10-150 Hz, 1,0 G
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Eficiencia del 93 % en la conversión 24 V a 12 V
- 5 A de corriente continua con amplio rango de entrada (15-40 V)
- Operación entre -40 y +70 °C (salida completa hasta 40 °C)
Robustez y Fiabilidad
- Encapsulado total IP67: impermeable, antichoque y protegido contra ignición
- Cables integrados de 1,8 m que evitan empalmes intermedios
- Protección frente a sobrecarga en modo hiccup con recuperación automática
Aplicaciones Detalladas y Casos de Uso
Entornos húmedos y exteriores
- Instalaciones náuticas y vehículos expuestos a agua, salpicaduras y suciedad
- Aplicaciones a la intemperie donde se requiere grado de protección IP67
Alimentación de equipos de 12 V
- Suministro a accesorios e instrumentación de 12 V desde redes de 24 V
- Sistemas embarcados con sensores, iluminación y telemetría
Entornos con vibración y calor
- Salas de máquinas y emplazamientos con temperatura ambiente elevada
- Aplicaciones móviles sometidas a vibración (validado IEC 68-2-6, 10-150 Hz, 1,0 G)
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- EN 60950 - Seguridad de equipos electrónicos
- EN 61000-6-3, EN 55014-1 - Emisiones electromagnéticas
- EN 55014-2, EN 61000-6-1, EN 61000-6-2 - Inmunidad electromagnética
Automoción y Resistencia Mecánica
- ECE R10-4 - Directiva de compatibilidad electromagnética para automoción
- IEC 68-2-6 - Ensayo de vibración 10-150 Hz, 1,0 G
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la familia Orion de Victron Energy. A continuación se enumeran otras variantes y accesorios complementarios disponibles bajo referencia separada para configurar la solución de conversión CC-CC según las necesidades de la instalación.
Convertidores Orion IP67 encapsulados
- ORI241210260 — Orion IP67 24/12-10A (120 W)
- ORI241220260 — Orion IP67 24/12-20A (240 W)
Convertidores no aislados Orion-Tr
- ORI241205200 — Orion-Tr 24/12-5 (60 W)
- ORI241210200 — Orion-Tr 24/12-10 (120 W)
Convertidores aislados Orion-Tr
- ORI241210110 — Orion-Tr 24/12-9A (110 W) aislado
- ORI241224110 — Orion-Tr 24/12-20A (240 W) aislado
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Convertidor CC-CC Orion IP67 24/12-5A (60 W)
Referencia: ORI241205260 | Convertidor estanco IP67
La solución definitiva para la conversión de 24 V a 12 V en entornos exigentes que demandan máxima fiabilidad y protección IP67.
