Orion-Tr 24/12-9A (110W) Isolated DC-DC converter - VICTRON ENERGY
[ORI241210110] Orion-Tr 24/12-9A (110W) Isolated DC-DC converter - VICTRON ENERGY

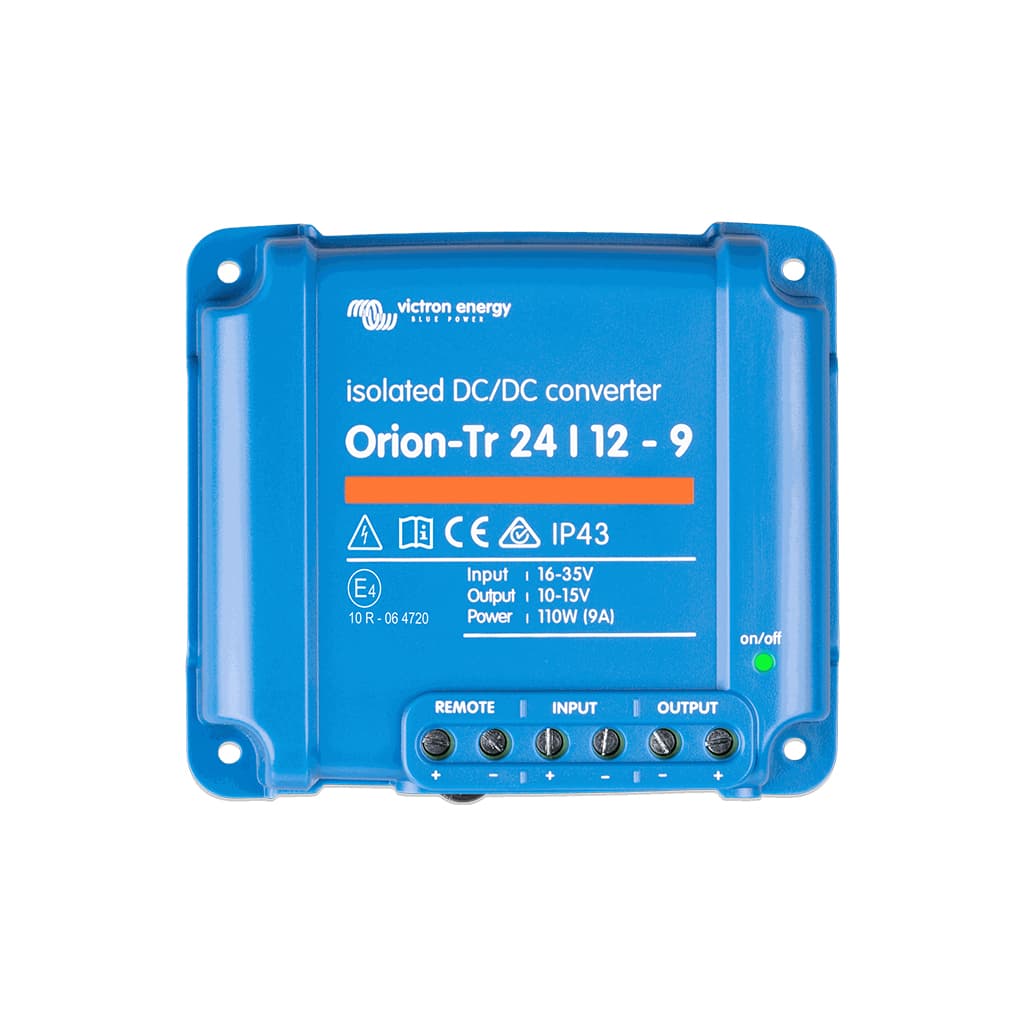

Inversor Victron Energy Orion-Tr 24/12-9A (110W) Isolated DC-DC converter
Especificaciones: 9 A | 110 W | 0,58 kg
Referencia: ORI241210110
📕 Descarga de documentación
Nombre mostrado:
[ORI241210110] Orion-Tr 24/12-9A (110W) Isolated DC-DC converter - VICTRON ENERGY
Código HS:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 16-35 VDC
- Subtensión de desconexión: 14 V
- Reinicio de subtensión: 15 V
- Tensión nominal de salida: 12,2 VDC
- Rango de ajuste de la tensión de salida: 10-15 V
- Tolerancia de la tensión de salida: +/- 0,2 V
- Nivel de ruido: 2 mV rms
- Corriente de salida continua (25 °C): 9 A
- Corriente máxima de salida (10 s): 12,5 A
- Corriente de cortocircuito: 39 A
- Eficiencia: 85 %
- Corriente de entrada sin carga: < 40 mA
- Consumo en reposo (desactivado por puerto remoto): < 200 uA
- Potencia continua de salida (25 °C): 110 W
- Potencia continua de salida (40 °C): 85 W
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Conexión CC: Bornes de tornillo
- Sección de cable máxima: 6 mm² (AWG10)
- Rango de temperatura de trabajo: -20 a +55 °C
- Reducción de potencia: 3 % por cada °C por encima de 40 °C
- Humedad: Máx. 95 % sin condensación
- Grado de protección: IP43 (con bornes de tornillo orientados hacia abajo)
- Dimensiones (al x an x p): 100 x 113 x 47 mm
- Peso: 0,42 kg
- Aislamiento galvánico: Separación de 200 V entre entrada, salida y carcasa
- Terminal on/off remoto: Activación mediante interruptor de baja potencia o señal de arranque/parada del motor
- Protección frente a cortocircuitos: Incorporada en todos los modelos
- Conexión en paralelo: Número ilimitado de unidades para incrementar la corriente de salida
- Protección térmica: Reducción automática de la corriente de salida ante temperatura ambiente elevada
- Fusible de entrada: No reemplazable, presente en modelos con entrada de 12 y 24 V
- Tensión de salida ajustable: Mediante potenciómetro. No diseñado para carga de baterías; para esa función emplear un Orion-Tr Smart
Datos de Rendimiento y Curvas de Eficiencia
Rendimiento Eléctrico
- Eficiencia de conversión del 85 %
- 110 W de potencia continua a 25 °C y 85 W a 40 °C
- Nivel de ruido en salida de 2 mV rms
- Pico de 12,5 A durante 10 segundos
Límites Operacionales
- Entrada operativa de 16 a 35 VDC con función Buck-Boost
- Desconexión por subtensión a 14 V y reinicio a 15 V
- Temperatura de trabajo de -20 a +55 °C
- Reducción de potencia del 3 % por cada °C por encima de 40 °C
Aplicaciones Detalladas y Casos de Uso
Automoción y vehículos industriales
- Alimentación de equipos de 12 V (luces, radio, telemetría) en vehículos con sistema eléctrico de 24 V
- Activación coordinada con el arranque del motor mediante el terminal on/off remoto
- Cumplimiento de la directiva de automoción ECE R10-5
Náutica e instalaciones aisladas
- Suministro estable de 12 V para equipos de navegación y control a bordo de embarcaciones con banco de 24 V
- El aislamiento galvánico de 200 V evita bucles de masa y reduce interferencias entre circuitos
- Instalaciones fotovoltaicas aisladas que requieren una rama auxiliar de 12 V independiente
Sistemas de alta corriente en paralelo
- Conexión en paralelo de un número ilimitado de unidades para escalar la corriente de salida
- Tensión de salida ajustable de 10 a 15 V para adaptarse a cargas específicas
- Protección frente a cortocircuitos y reducción térmica para operación continua segura
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- EN 60950 - Seguridad de equipos de tecnología de la información
- EN 61000-6-3, EN 55014-1 - Emisiones electromagnéticas
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad electromagnética
Automoción y Calidad
- ECE R10-5 - Directiva de compatibilidad electromagnética para automoción
- ISO 9001 - Fabricación bajo sistema de gestión de calidad Victron Energy
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la serie Orion de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la solución según las necesidades de cada instalación.
Convertidores No Aislados
- ORI241210200 — Orion-Tr 24/12-10 (120 W)
- ORI241215200 — Orion-Tr 24/12-15 (180 W)
Convertidores Orion IP67 (DC-DC)
- ORI241210260 — Orion IP67 24/12-10A (120 W)
- ORI241220260 — Orion IP67 24/12-20A (240 W)
Accesorios de Control
- ASS070300100 — Cable remoto on/off para Orion-Tr Isolated
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Convertidor CC/CC Aislado Victron Orion-Tr 24/12-9A (110 W)
Referencia: ORI241210110 | Convertidor CC/CC aislado
La solución definitiva para alimentar cargas de 12 V desde sistemas de 24 V en aplicaciones que demandan máxima fiabilidad y aislamiento galvánico.
