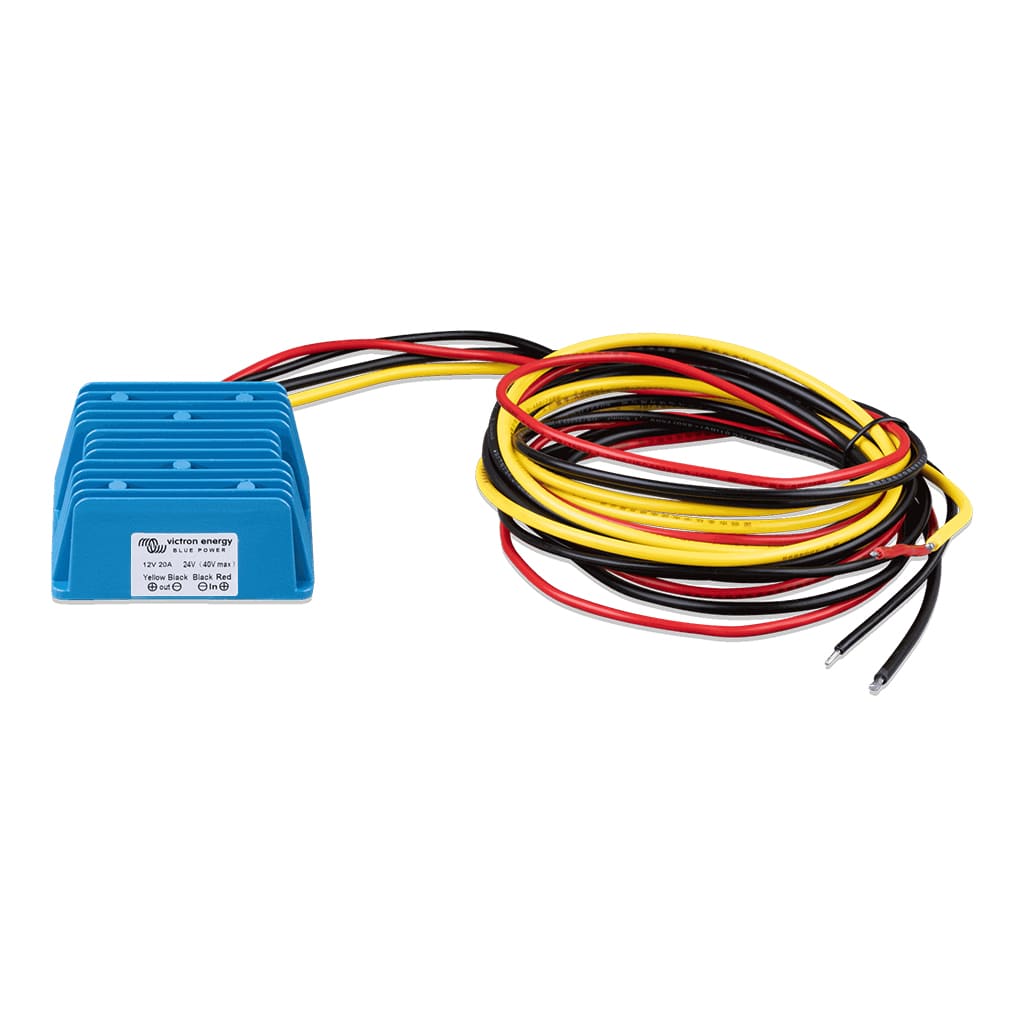

Orion IP67 24/12-20A (240W) - VICTRON ENERGY
[ORI241220260] Orion IP67 24/12-20A (240W) - VICTRON ENERGY
Inversor Victron Energy Orion IP67 24/12-20A (240W)
Especificaciones: 20 A | 240 W | 0,5 kg
Referencia: ORI241220260
📕 Descarga de documentación
Nombre mostrado:
[ORI241220260] Orion IP67 24/12-20A (240W) - VICTRON ENERGY
Código HS:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 15 a 40 VDC
- Tensión de salida: 12 VDC (±3%)
- Corriente de salida continua: 20 A
- Potencia de salida: 240 W
- Eficiencia: 95%
- Corriente sin carga a 24 V: 50 mA
- Tensión de desconexión por subtensión: 13 V
- Tensión de reinicio: 14 V
- Rizado y ruido: 75 mVpp
- Material y color de carcasa: Aluminio fundido (azul RAL 5012)
- Grado de protección: IP67 (totalmente encapsulado en resina)
- Conexión CC: Dos cables de entrada y dos de salida de 1,8 m, terminales M6
- Sección de cable: 2,6 mm² (AWG13)
- Dimensiones (al x an x p): 74 x 74 x 32 mm
- Peso: 300 g
- Protección contra sobrecarga: Modo hiccup, recuperación automática al eliminar la falta
- Protección contra cortocircuito: Sí
- Protección contra inversión de polaridad: Mediante fusible o magnetotérmico externo
- Rango de temperatura de operación: -40 a +70 °C (potencia nominal hasta 40 °C)
- Reducción de potencia: 3% por cada °C por encima de 40 °C
Datos de Rendimiento y Curvas de Eficiencia
Robustez y Protección
- Encapsulado completo resistente al agua, golpes y protegido frente a ignición
- Apto para entornos calurosos como salas de máquinas
Límites Operacionales
- Salida continua de 20 A con 95% de eficiencia
- Amplio rango de entrada de 15 a 40 VDC para tolerar sobretensiones y caídas
- Cables de 1,8 m que evitan empalmes intermedios y aumentan la fiabilidad
Aplicaciones Detalladas y Casos de Uso
Entornos Hostiles y Náutica
- Instalaciones expuestas a agua, polvo o aceite gracias a su protección IP67
- Aplicaciones náuticas y embarcaciones con bancos de batería de 24 V
- Salas de máquinas y compartimentos con altas temperaturas ambiente
Vehículos e Industria
- Alimentación de equipos de 12 V en vehículos y maquinaria con sistema de 24 V
- Conformidad con la directiva de automoción ECE R10-4 y ensayo de vibración IEC 68-2-6
- Equipos industriales y de monitorización que requieren un reductor robusto
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Automoción
- EN 60950 - Norma de seguridad de equipos electrónicos
- ECE R10-4 - Directiva de compatibilidad electromagnética para automoción
- IEC 68-2-6 - Ensayo de vibración 10-150 Hz / 1,0 G
Compatibilidad Electromagnética
- EN 61000-6-3, EN 55014-1 - Emisiones
- EN 55014-2, EN 61000-6-1, EN 61000-6-2 - Inmunidad
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la serie Orion de Victron Energy. A continuación se enumeran otras configuraciones y componentes complementarios disponibles bajo referencia separada para adaptar la solución a las necesidades de la instalación.
Otras potencias Orion IP67
- ORI241210260 — Orion IP67 24/12-10A (120W)
- ORI241221226 — Orion IP67 24/12-100A (1200W)
Convertidores Orion-Tr con bornes
- ORI241224110 — Orion-Tr 24/12-20A (240W) Aislado
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Convertidor Victron Orion IP67 24/12-20A (240W)
Referencia: ORI241220260 | Convertidor CC/CC IP67
La solución definitiva para alimentar cargas de 12 V en entornos hostiles que demandan máxima fiabilidad y protección frente a agua y polvo.
