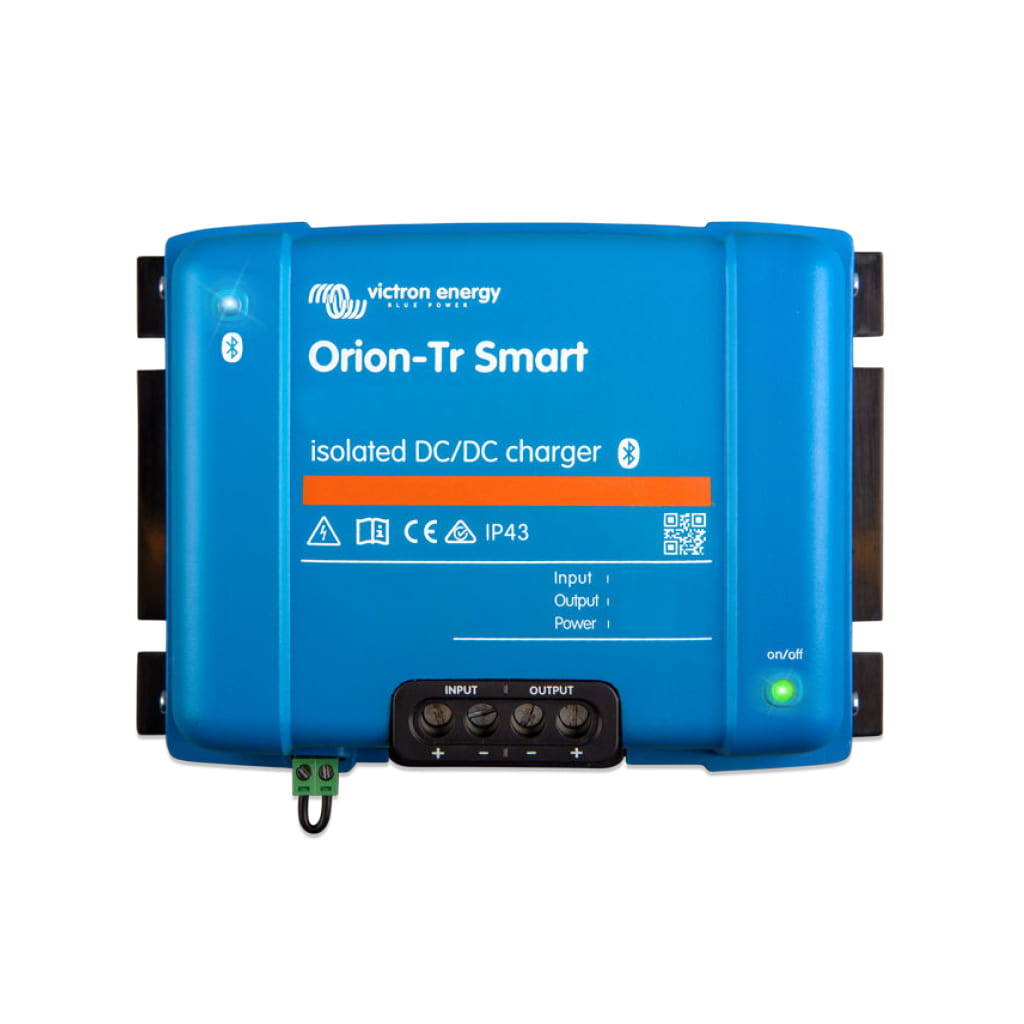

Orion-Tr Smart 48/24-16A (380W) Isolated DC-DC charger - VICTRON ENERGY
[ORI482438120] Orion-Tr Smart 48/24-16A (380W) Isolated DC-DC charger - VICTRON ENERGY
Inversor Victron Energy Orion-Tr Smart 48/24-16A (380W) Isolated DC-DC charger
Especificaciones: 16 A | 380 W | 1,92 kg
Referencia: ORI482438120
📕 Descarga de documentación
Nombre mostrado:
[ORI482438120] Orion-Tr Smart 48/24-16A (380W) Isolated DC-DC charger - VICTRON ENERGY
Código HS:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 32-70 VDC
- Subtensión de desconexión: 28 V
- Reinicio de subtensión: 30 V
- Tensión nominal de salida: 24,2 VDC
- Rango de ajuste de salida: 20-30 V
- Tolerancia de tensión de salida: +/- 0,2 V
- Nivel de ruido: 2 mV rms
- Corriente de salida continua (40 ºC): 16 A
- Corriente de salida máxima (10 s): 25 A
- Corriente de cortocircuito: 40 A
- Potencia continua de salida (25 ºC): 430 W
- Potencia continua de salida (40 ºC): 380 W
- Eficiencia: 89 %
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Corriente de entrada sin carga: < 80 mA
- Corriente en reposo: < 1 mA
- Dimensiones (al x an x p): 130 x 186 x 70 mm
- Peso: 1,6 kg
- Conexión CC: Bornes de tornillo
- Sección de cable máxima: 16 mm² (AWG6)
- Grado de protección: IP43 (electrónica), IP22 (área de conexión)
- Rango de temperatura de trabajo: -20 a +55 ºC
- Humedad: Máx. 95 % sin condensación
- Conectividad: Bluetooth Smart integrado (app VictronConnect)
- Algoritmo de carga: Adaptable de 3 etapas (inicial, absorción, flotación)
- Modo de salida fija: Tensión de salida configurable como fuente de alimentación
- Alternador inteligente: Detección de apagado de motor en vehículos modernos
- Control remoto: On/Off remoto mediante conector bifásico
- Conexión en paralelo: Número ilimitado de unidades para incrementar corriente
- Protecciones: Cortocircuito y reducción de corriente por alta temperatura
- Fusible de entrada: Integrado (no reemplazable)
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Entrada de 48 V estable entre 32 y 70 VDC mediante topología buck-boost
- Salida de 24 V con 380 W continuos a 40 ºC y hasta 430 W a 25 ºC
- Pico de 25 A durante 10 s a tensión nominal menos 20 %
Aislamiento y Gestión Térmica
- Aislamiento galvánico de 200 V entre entrada, salida y carcasa
- Reducción de potencia del 3 % por cada ºC por encima de 40 ºC
- Consumo en reposo inferior a 1 mA
Carga de Baterías
- Plomo-ácido: tiempo de absorción adaptativo según profundidad de descarga
- Litio: tiempo de absorción fijo de 2 horas por defecto
- Lectura instantánea de datos en la app sin conexión directa al equipo
Aplicaciones Detalladas y Casos de Uso
Conversión de 48 V a 24 V
- Alimentación de cargas y baterías de 24 V desde un sistema de 48 V
- Aislamiento galvánico que evita bucles de masa entre circuitos
- Integración en instalaciones de respaldo y telecomunicaciones de 48 V
Automoción y Náutica
- Carga de baterías de servicio de 24 V a bordo de embarcaciones y vehículos con sistema de 48 V
- Detección de apagado de motor para preservar la batería de arranque
- Monitorización y configuración inalámbrica mediante Bluetooth
Fuente de Alimentación Estabilizada
- Salida de tensión fija ajustable para alimentar equipos de 24 V
- Conexión de varias unidades en paralelo para mayor corriente
- Estabilidad de salida garantizada en todo el rango de entrada
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- EN 60950 - Norma de seguridad de equipos electrónicos
- EN 61000-6-3, EN 55014-1 - Emisiones electromagnéticas
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad electromagnética
Directiva de Automoción
- ECE R10-5 - Homologación de compatibilidad electromagnética para vehículos
Componentes Compatibles de la Serie Orion
Este producto pertenece a la serie Orion de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cargadores Orion-Tr Smart No Aislados
- ORI241236140 — Orion-Tr Smart 24/12-30A (360 W) No Aislado
- ORI122436140 — Orion-Tr Smart 12/24-15A (360 W) No Aislado
Convertidores Orion IP67 DC-DC
- ORI241221226 — Orion IP67 24/12-100A (1200 W)
- ORI242417040 — Orion XS 1400 DC-DC battery charger
Cableado y Accesorios
- ASS070300100 — Cable remoto para cargador CC/CC aislado Orion-Tr
