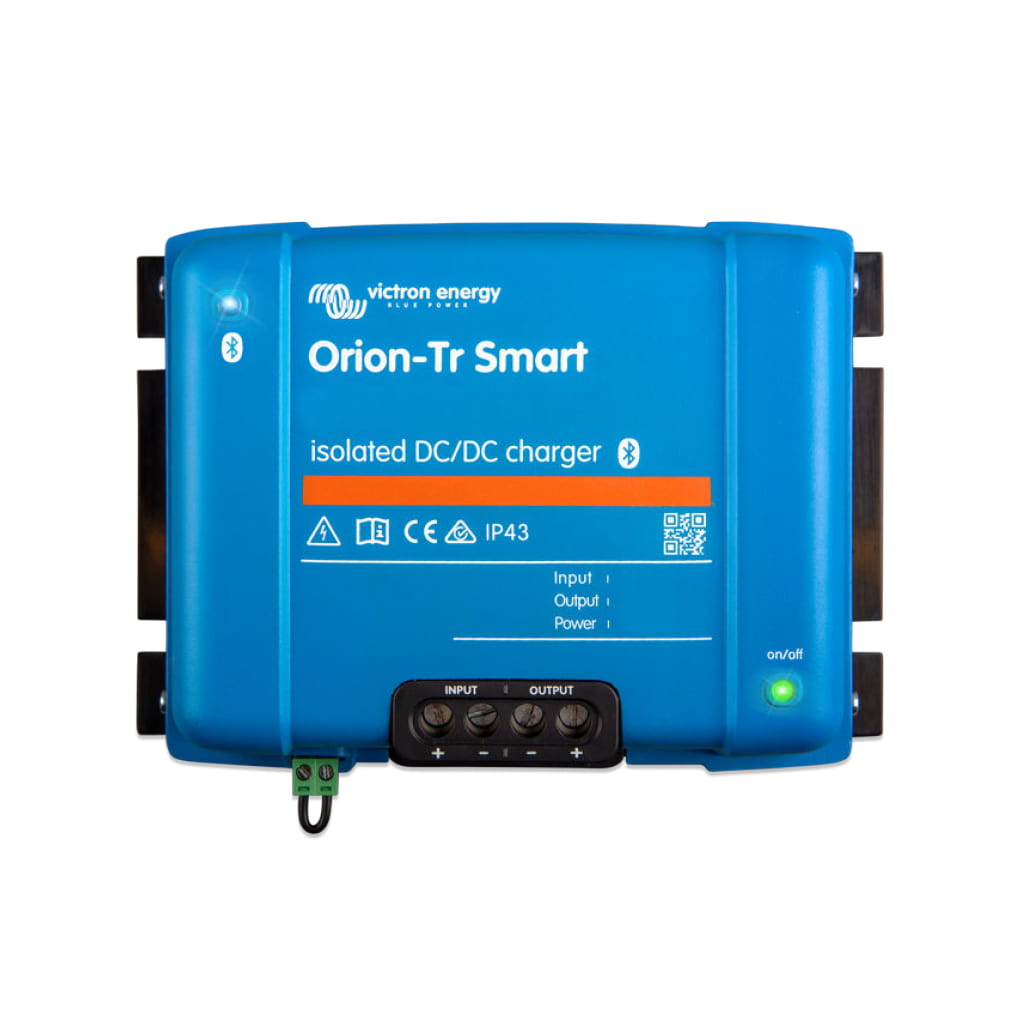

Orion-Tr Smart 48/48-8A (380W) Isolated DC-DC charger - VICTRON ENERGY
[ORI484838120] Orion-Tr Smart 48/48-8A (380W) Isolated DC-DC charger - VICTRON ENERGY
Cargador Victron Energy Orion-Tr Smart 48/48-8A (380W) Isolated DC-DC charger
Especificaciones: 8 A | 380 W | 1,92 kg
Referencia: ORI484838120
📕 Descarga de documentación
Nombre mostrado:
[ORI484838120] Orion-Tr Smart 48/48-8A (380W) Isolated DC-DC charger - VICTRON ENERGY
Código HS:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 32-70 VDC
- Subtensión de desconexión: 28 V
- Reinicio de subtensión: 30 V
- Tensión nominal de salida: 48,2 VDC
- Rango de ajuste de la tensión de salida: 40-60 V
- Tolerancia de la tensión de salida: +/- 0,2 V
- Nivel de ruido: 2 mV rms
- Corriente de salida continua (tensión nominal, 40 °C): 8 A
- Corriente de salida máxima (10 s): 15 A
- Corriente de cortocircuito: 25 A
- Potencia continua de salida a 25 °C: 430 W
- Potencia continua de salida a 40 °C: 380 W
- Eficiencia: 89 %
- Corriente de carga de entrada sin carga: < 80 mA
- Corriente en reposo: < 1 mA
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Conexión CC: bornes de tornillo
- Sección de cable máxima: 16 mm² (AWG6)
- Peso: 1,6 kg
- Dimensiones (al x an x p): 130 x 186 x 70 mm
- Grado de protección: IP43 (componentes electrónicos), IP22 (área de conexión)
- Rango de temperatura de trabajo: -20 a +55 °C (reducción de potencia del 3 % por cada °C sobre 40 °C)
- Humedad: máx. 95 % sin condensación
- Bluetooth Smart integrado: monitorización, ajustes y actualizaciones de software mediante la aplicación VictronConnect
- Instant Readout: lectura instantánea de datos, avisos y alarmas en la lista de dispositivos sin conexión previa
- Algoritmo de carga: adaptable de 3 etapas (carga inicial, absorción y flotación) o salida de tensión fija
- Detección de motor en marcha: compatibilidad con alternadores inteligentes de motores con normativa de emisiones reciente
- On/Off remoto: conector bifásico configurable
- Protección frente a cortocircuitos: conexión en paralelo de unidades para incrementar la corriente de salida
- Protección térmica: reducción de corriente de salida con temperatura ambiente elevada
- Fusible de entrada: integrado (no reemplazable)
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Rango de tensión de entrada admisible de 32 a 70 VDC
- Tensión de salida ajustable entre 40 y 60 V (nominal 48,2 V)
- Funcionamiento estable de -20 a +55 °C con reducción de potencia del 3 % por °C por encima de 40 °C
Capacidad de Salida
- Corriente continua de 8 A a tensión nominal y 40 °C
- Pico de 15 A durante 10 s a tensión nominal menos 20 %
- Potencia continua de 430 W a 25 °C y 380 W a 40 °C
Eficiencia y Consumo
- Eficiencia de conversión del 89 %
- Corriente de carga de entrada sin carga inferior a 80 mA
- Consumo en reposo inferior a 1 mA
Aplicaciones Detalladas y Casos de Uso
Vehículos con alternador inteligente
- Carga controlada de la batería auxiliar en vehículos con alternadores inteligentes de emisiones reguladas
- Compensación de tensiones de carga bajas mediante función buck-boost
- Detección de apagado de motor para proteger la batería de arranque frente a descargas
Náutica y caravanas
- Carga precisa de baterías de servicio en embarcaciones y autocaravanas
- Compensación de caídas de tensión en tiradas de cable largas
- Aislamiento galvánico de 200 V para separar circuitos de entrada y salida
Fuente de alimentación de tensión constante
- Uso como fuente de tensión constante con salida configurable por Bluetooth
- Conexión en paralelo de varias unidades para aumentar la corriente disponible
- Alimentación estable de cargas que requieren tensión regulada a partir de un banco de 48 V
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN 60950 - Seguridad de equipos de tecnología de la información
Emisiones y Compatibilidad Electromagnética
- EN 61000-6-3 / EN 55014-1 - Emisiones electromagnéticas
- EN 61000-6-2 / EN 61000-6-1 / EN 55014-2 - Inmunidad electromagnética
Directiva de Automoción
- ECE R10-5 - Compatibilidad electromagnética para vehículos
Componentes Compatibles de la Serie Orion
Este cargador pertenece a la serie Orion de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cable de conexión remota
- ASS070300100 — Cable remoto para cargador CC-CC aislado Orion-Tr
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cargador CC-CC Aislado Victron Orion-Tr Smart 48/48-8A (380 W)
Referencia: ORI484838120 | Cargador CC-CC aislado
La solución definitiva para la carga controlada de baterías auxiliares de 48 V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
