Inverter 24/5000 230V Smart - VICTRON ENERGY
[PIN242501000] Inverter 24/5000 230V Smart - VICTRON ENERGY

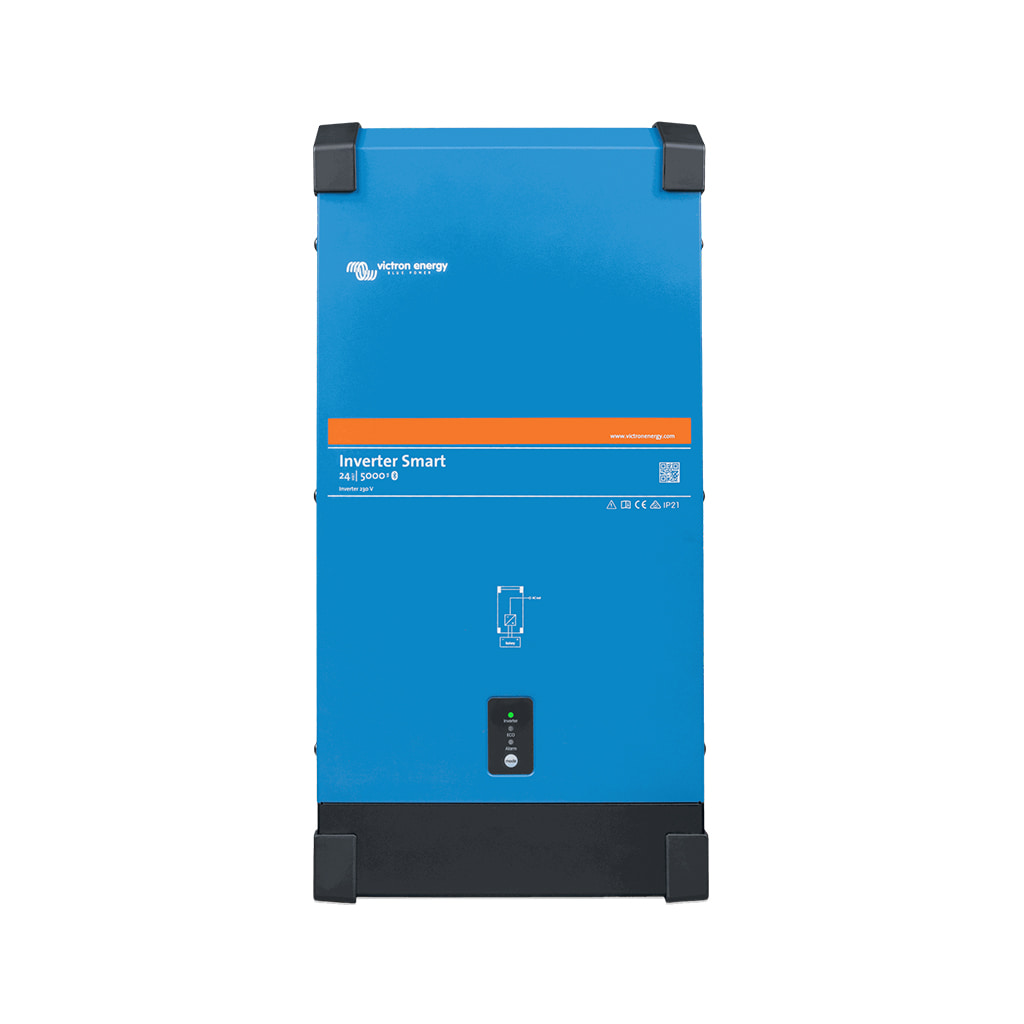

Inversor Victron Energy Inverter 24/5000 230V Smart
Especificaciones: 230 V | 33 kg
Referencia: PIN242501000
📕 Descarga de documentación
Nombre mostrado:
[PIN242501000] Inverter 24/5000 230V Smart - VICTRON ENERGY
Código HS:
85044085
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 18,6 - 34 VCC (nominal 24 V)
- Tensión de salida: 230 VCA ± 2 %
- Frecuencia de salida: 50 Hz o 60 Hz ± 0,1 %
- Potencia continua de salida a 25 ºC: 5000 VA / 4000 W
- Potencia continua de salida a 40 ºC: 3700 W
- Potencia continua de salida a 65 ºC: 2800 W
- Pico de potencia: 10000 W
- Eficacia máxima (24 V): 95 %
- Consumo en vacío (24 V): 18 W
- Consumo en vacío en modo ECO: 2,2 W
- Material y color de la carcasa: acero (azul RAL 5012)
- Categoría de protección: IP21
- Conexión de la batería: 2+2 pernos M8
- Conexión 230 VCA: bornes de tornillo
- Refrigeración: por ventilador
- Temperatura de trabajo: -40 a +65 ºC
- Humedad (sin condensación): máx. 95 %
- Dimensiones (al x an x p): 595 x 295 x 160 mm
- Peso: 29 kg
- Comunicación inalámbrica: Bluetooth integrado para monitorización y configuración
- Puerto de comunicación: VE.Direct para monitorización remota e integración del sistema
- On/Off remoto: sí, mediante conector bifásico
- Relé programable: sí (230 V / 4 A en CA; 4 A hasta 35 VCC, 1 A hasta 60 VCC)
- Modo ECO: potencia de parada y arranque ajustables
- Desconexión dinámica: nivel de desconexión por CC baja dependiente de la carga
Datos de Rendimiento y Curvas de Eficiencia
Potencia según temperatura
- 4000 W de potencia continua a 25 ºC
- 3700 W de potencia continua a 40 ºC
- 2800 W de potencia continua a 65 ºC
- Pico de 10000 W para el arranque de cargas exigentes
Eficiencia y consumo
- Eficacia máxima del 95 % a 24 VCC
- Consumo en vacío de 18 W
- Consumo reducido a 2,2 W en modo ECO
- Topología de puente completo con transformador toroidal de fiabilidad probada
Aplicaciones Detalladas y Casos de Uso
Instalaciones aisladas de alta potencia
- Alimentación de cargas de 230 VCA de alta demanda en viviendas e instalaciones aisladas
- Suministro a cargas inductivas como bombas, motores y compresores gracias a la elevada potencia de pico
- Combinable con un conmutador de transferencia automático para alternar entre red y baterías
Respaldo y aplicaciones profesionales
- Sistemas de respaldo para mantener equipos esenciales ante cortes prolongados de suministro
- Instalaciones náuticas, vehículos profesionales y talleres con banco de baterías de 24 V
- Alta potencia de arranque para herramientas eléctricas e iluminación LED y halógena
Monitorización y gestión energética
- Seguimiento de tensión de entrada y salida, carga y alarmas vía Bluetooth o VE.Direct
- Modo ECO para minimizar el consumo en vacío en cargas intermitentes
- Relé de alarma programable para subtensión de CC o señal de arranque/parada de generador
Certificaciones y Cumplimiento Normativo Completo
Seguridad y compatibilidad electromagnética
- EN 60335-1 - Seguridad de aparatos electrodomésticos y análogos
- EN 55014-1 / EN 55014-2 - Emisiones e inmunidad electromagnética
- IEC 61000-6-1 / 6-2 / 6-3 - Compatibilidad electromagnética genérica
Directiva de automoción
- ECE R10-5 - Compatibilidad electromagnética para uso en vehículos
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Inversor Victron Phoenix Smart 24/5000
Referencia: PIN242501000 | Inversor senoidal 24 VCC / 230 VCA
La solución definitiva para la conversión de energía de alta potencia en aplicaciones aisladas y de respaldo que demandan máxima fiabilidad y eficiencia energética.
