MultiPlus 24/5000/120-100 230V VE.Bus - VICTRON ENERGY
[PMP245021010] MultiPlus 24/5000/120-100 230V VE.Bus - VICTRON ENERGY

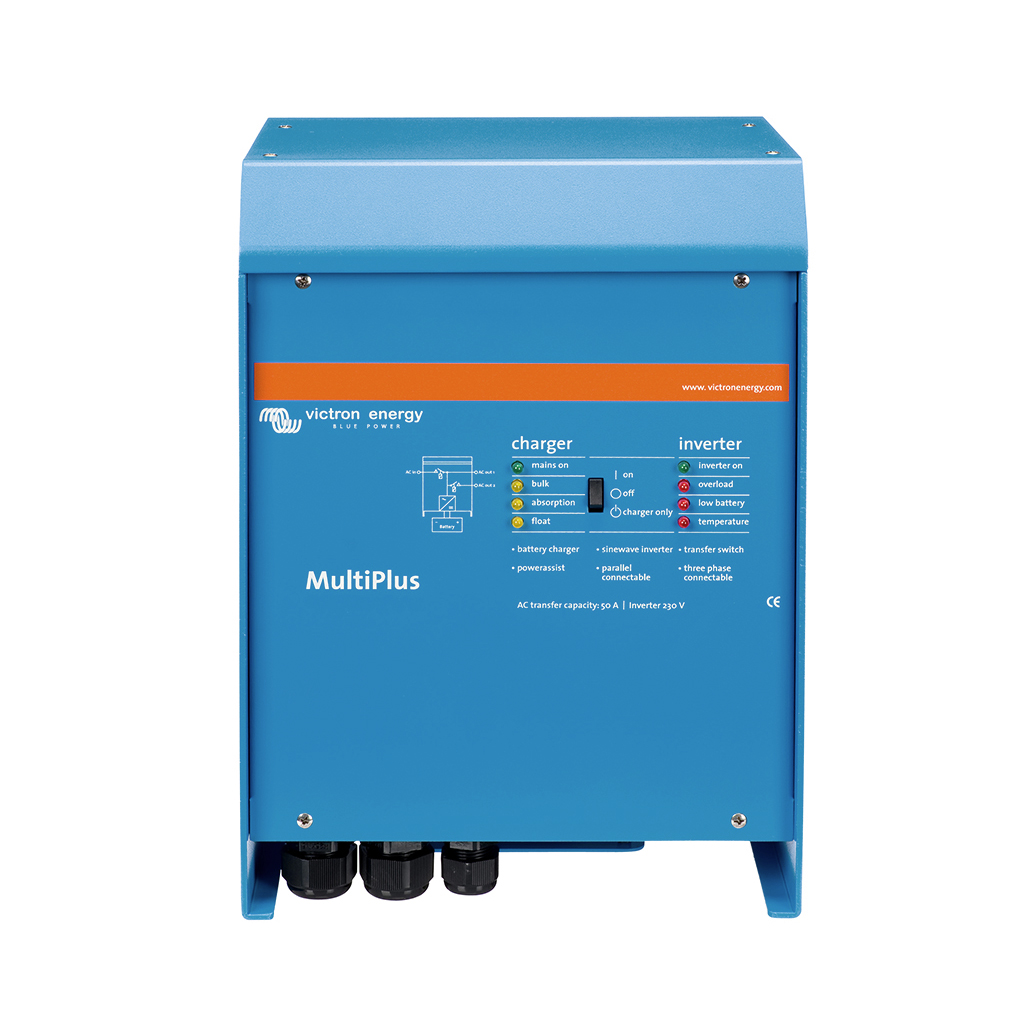

Inversor/cargador Victron MultiPlus 24/5000/120-100 VE.Bus
Potencia: 5000 VA (4000 W continuos a 25 °C) | Tensión batería: 24 V DC | Salida: 230 V AC senoidal pura
Cargador: 120 A | Entrada AC: 100 A con transferencia <20 ms
PowerAssist + VE.Bus para conexión en paralelo y trifásico
📕 Descarga de documentación
Nombre mostrado:
[PMP245021010] MultiPlus 24/5000/120-100 230V VE.Bus - VICTRON ENERGY
Código HS:
85044085
Especificaciones Técnicas Detalladas
- Tensión nominal de entrada DC: 24 V (rango 19 – 33 V)
- Tensión nominal de salida AC: 230 V ± 2 %
- Frecuencia de salida: 50 Hz ± 0,1 % (configurable 60 Hz)
- Forma de onda: Onda sinusoidal pura
- Potencia continua a 25 °C: 5000 VA / 4000 W
- Potencia pico (30 min): 4500 W
- Potencia pico (5 s): 10000 W
- Eficiencia máxima: 94 %
- Consumo en vacío: 30 W
- Consumo en modo búsqueda: 8 W
- Tensión de carga en absorción: 28,8 V
- Tensión de carga en flotación: 27,6 V
- Tensión de carga en almacenamiento: 26,4 V
- Corriente de carga de la batería: 120 A
- Sensor de temperatura de batería (BTS): Sí, integrado
- Algoritmo de carga: Adaptativa de cuatro etapas (bulk – absorción – flotación – almacenamiento)
- Compatibilidad química de batería: Plomo-ácido, AGM, GEL, LiFePO4 con BMS compatible
- Función de carga de ecualización: Sí, configurable vía VEConfigure
- Función: Conmutación automática modo UPS (Suministro Ininterrumpido)
- Tiempo de conmutación: Inferior a 20 milisegundos
- Corriente de transferencia máxima AC1 (con bypass): 100 A
- Salida AC1: Con bypass — activa durante presencia de red o generador
- Salida AC2: Sin bypass — alimentación únicamente desde inversor
- Tecnología PowerControl: Sí, gestión de corriente de entrada limitada
- Tecnología PowerAssist: Sí, refuerzo de red o generador con energía de batería
- Funcionamiento en paralelo: Sí, hasta 6 unidades idénticas
- Funcionamiento trifásico: Sí, configuración mediante VE.Bus
- Puerto de comunicación: VE.Bus (2 conectores RJ45 en paralelo)
- Monitorización remota: Portal VRM de Victron mediante dispositivo GX (Cerbo, Color Control, Venus, etc.)
- Configuración: Software VEConfigure (USB MK3 interface)
- Relé programable: Sí, configurable para alarma, arranque generador, señalización
- Contacto auxiliar: Sí, on/off remoto, dos hilos
- Sensor de tensión de batería (sense): Sí, compensación de caída de tensión en cable
- Temperatura de operación: −20 °C a +50 °C (refrigeración por ventilador)
- Humedad relativa: Hasta 95 % sin condensación
- Grado de protección: IP21
- Garantía: 5 años
- Conexión a la batería: 2 pernos M8 (cable de hasta 2 × 50 mm²)
- Conexión AC: Bornes de tornillo 13 mm² (6 AWG)
- Sección de cable máxima recomendada: 2 × 50 mm²
- Dimensiones (Al × An × F): 444 × 328 × 240 mm
- Peso neto: 30 kg
- Color de la carcasa: Azul RAL 5012 (chasis de acero con revestimiento epoxi)
- Montaje: Mural vertical o interior de armario, con espacio libre de ventilación
- Ventilación: Forzada por ventilador controlado por temperatura y carga
Datos de Rendimiento y Curvas de Eficiencia
Eficiencia Inversor
- Eficiencia máxima del 94 % a carga nominal y 24 V de batería
- Eficiencia típica del 92-93 % entre el 30 % y el 70 % de carga
- Algoritmo de conmutación sinusoidal de alta frecuencia con núcleo toroidal
- Bajo consumo en vacío (30 W) y modo búsqueda (8 W) para preservar la batería
Capacidad de Sobrecarga
- 4500 W durante 30 minutos (sobrecarga sostenida)
- 10000 W durante 5 segundos (arranque de motores y cargas inductivas)
- Desclasificación térmica lineal a partir de 25 °C hasta corte a 65 °C
- Protección electrónica frente a cortocircuito, sobrecarga y sobretemperatura
Límites Operacionales
- Rango de tensión de batería: 19 V – 33 V DC
- Rango de temperatura ambiente: −20 °C a +50 °C con ventilación activa
- Humedad relativa máxima: 95 % sin condensación
- Altitud máxima de operación: hasta 2000 m sobre el nivel del mar
Carga de Batería
- Corriente de carga configurable de hasta 120 A con algoritmo adaptativo
- Cuatro etapas: bulk, absorción, flotación y almacenamiento
- Compensación automática de tensión con sensor de temperatura de batería
- Modo de almacenamiento para reducir la degradación por gasificado
Aplicaciones Detalladas y Casos de Uso
Sistemas Fotovoltaicos Aislados Off-Grid Residenciales
- Viviendas permanentes sin acceso a la red eléctrica convencional
- Casas rurales, masías, cabañas de montaña y pequeñas explotaciones agrícolas
- Combinación con banco de baterías de litio Pylontech, BYD o similar para autonomía energética
- Alimentación de electrodomésticos, iluminación LED, bombas de agua y electrónica sensible
Sistemas Híbridos con Generador Auxiliar
- Integración de generador diésel o gasolina con conmutación automática inferior a 20 ms
- Gestión inteligente de la potencia de entrada mediante PowerControl y PowerAssist
- Reducción del número de horas de funcionamiento del generador y del consumo de combustible
- Arranque automático del generador configurable por tensión baja, SOC o carga crítica
Respaldo de Energía (Backup) y Autoconsumo con Baterías
- Sistema SAI/UPS para cargas críticas: servidores, equipos médicos, cámaras frigoríficas
- Autoconsumo fotovoltaico con almacenamiento y conmutación automática ante cortes de red
- La salida AC2 alimenta únicamente desde batería, ideal para cargas de emergencia
- Integración con monitorización VRM para registro histórico de eventos y alarmas
Aplicaciones Náuticas, Vehículos y Nómada Digital
- Embarcaciones de recreo y yates con consumos eléctricos medios-altos
- Vehículos especiales: unidades móviles, food trucks, campers profesionales y vehículos de emergencia
- Estaciones meteorológicas, repetidores de telecomunicaciones y cámaras remotas
- Casas móviles modulares y construcciones prefabricadas aisladas
Funcionamiento en Paralelo y Trifásico de Alta Potencia
- Hasta 6 unidades en paralelo para potencias de hasta 30 kVA / 24 kW
- Configuración trifásica con tres unidades para sistemas de 15 kVA balanceados
- Redundancia N+1 para aplicaciones críticas en pequeñas empresas, talleres y hospitales rurales
- Escalabilidad modular para adaptar la potencia a las necesidades reales de la instalación
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- EN-IEC 60335-1 - Requisitos generales de seguridad para aparatos electrodomésticos y análogos
- EN-IEC 60335-2-29 - Requisitos particulares para cargadores de batería
- EN 62109-1 - Seguridad de convertidores de potencia para uso en sistemas fotovoltaicos
- EN 55014-1 / EN 55014-2 - Emisiones e inmunidad electromagnética en aparatos domésticos
Calidad de Energía y Sector Automoción
- EN 61000-3-3 - Limitación de fluctuaciones de tensión y flicker en redes públicas
- EN 61000-6-3 - Norma de emisión para entornos residenciales, comerciales e industria ligera
- EN 61000-6-1 / EN 61000-6-2 - Inmunidad electromagnética en entornos residenciales e industriales
- ECE R10-4 - Homologación para instalación en vehículos y aplicaciones náuticas
Componentes Compatibles de la Serie Multiplus
Este producto pertenece a la serie Multiplus de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Inversor de red
- PMP121500000 — MultiPlus 12/1500/70-16 230V VE.Bus
- ACC1072 — Interfaz de comunicación y accesorios serie Multiplus
Inversor híbrido
- PMP482305012 — MultiPlus-II 48/3000/35-32 230V GX
