MultiPlus 48/1200/13-16 230V VE.Bus - VICTRON ENERGY
[PMP482120000] MultiPlus 48/1200/13-16 230V VE.Bus - VICTRON ENERGY

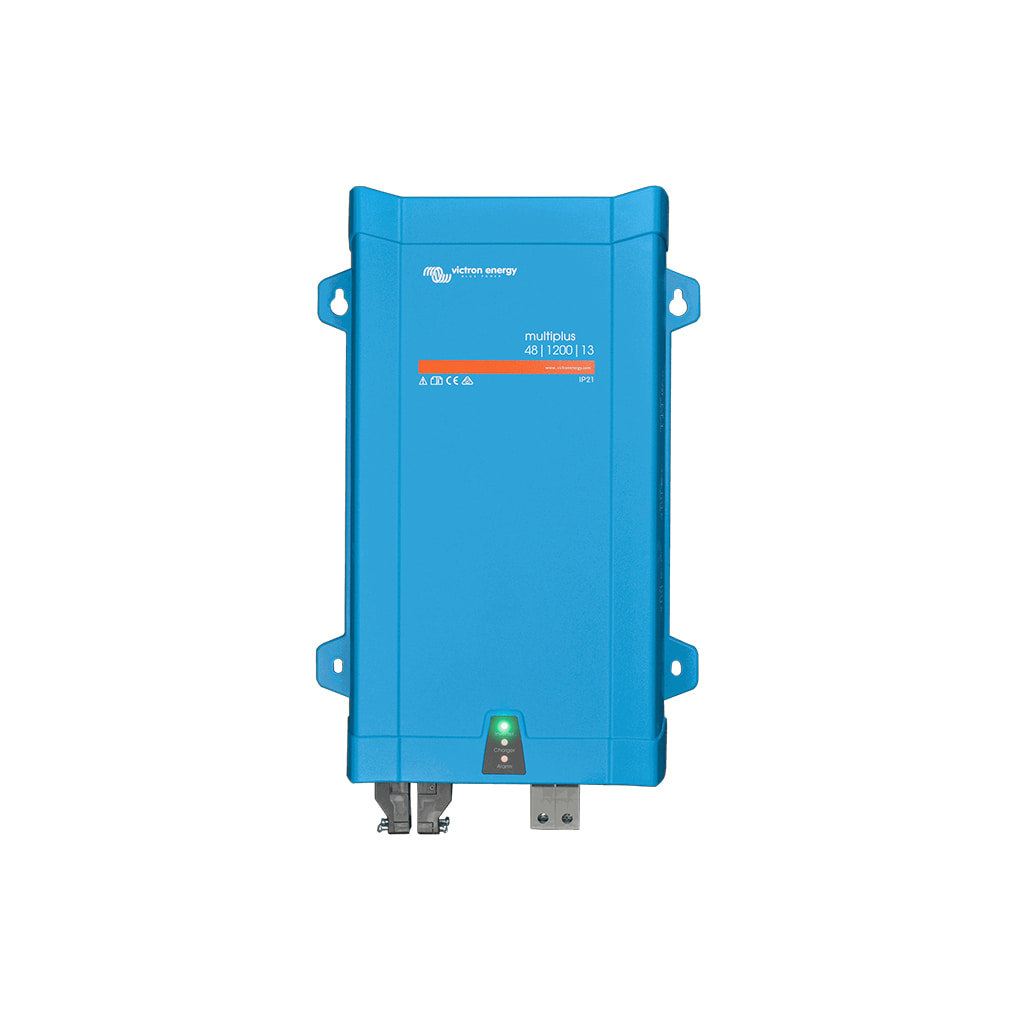

Inversor/cargador Victron MultiPlus 48/1200/13-16 VE.Bus
Potencia: 1200 VA (950 W continuos a 25 °C) | Tensión batería: 48 V DC | Salida: 230 V AC senoidal pura
Cargador: 13 A | Entrada AC: 16 A con transferencia <20 ms
PowerAssist + VE.Bus para conexión en paralelo y trifásico
📕 Descarga de documentación
Nombre mostrado:
[PMP482120000] MultiPlus 48/1200/13-16 230V VE.Bus - VICTRON ENERGY
Código HS:
85044085
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 38 - 66 VDC
- Tensión de salida: 230 VAC ± 2 %
- Frecuencia de salida: 50 Hz ± 0,1 % (ajustable a 60 Hz)
- Forma de onda: Sinusoidal pura
- Potencia continua de salida a 25 ºC: 1200 VA / 1000 W
- Potencia continua de salida a 40 ºC: 900 W
- Potencia continua de salida a 65 ºC: 600 W
- Potencia pico: 2400 W
- Eficiencia máxima: 95 %
- Consumo en vacío: 10 W
- Consumo en vacío en modo de búsqueda: 3 W
- Rango de tensión de entrada de CA: 187 - 265 VAC
- Frecuencia de entrada: 45 - 65 Hz
- Conmutador de transferencia: 16 A
- Corriente de carga de la batería: 13 A
- Tensión de carga de absorción: 57,6 V
- Tensión de carga de flotación: 55,2 V
- Modo de almacenamiento: 52,8 V
- Algoritmo de carga: Adaptativo variable de cuatro etapas
- Sensor de temperatura de la batería: Sí
- Dimensiones (al x an x p): 406 x 250 x 100 mm
- Peso: 8,2 kg
- Material y color de la carcasa: Acero/ABS, azul RAL 5012
- Categoría de protección: IP21
- Conexión de la batería: 10 mm²
- Conexión de CA 230 V: Conector G-ST18i
- Fusible CC interno: 50 A
- Refrigeración: Por ventilador
- Funcionamiento en paralelo y trifásico: Sí (hasta seis unidades en paralelo)
- Gestión de potencia: PowerControl y PowerAssist
- Puerto de comunicación: VE.Bus (requiere separador RJ45 ASS030065510)
- Relé programable: Sí (CA 230 V/4 A; CC 4 A hasta 35 V, 1 A hasta 60 V)
- On/Off remoto: On/Off/Charger only
- Interruptores DIP: Remoto / tensión de carga / frecuencia / modo de búsqueda
- Rango de temperatura de trabajo: -40 a +65 ºC
- Humedad (sin condensación): Máx. 95 %
Datos de Rendimiento y Curvas de Eficiencia
Potencia según temperatura
- 1000 W continuos a 25 ºC
- 900 W continuos a 40 ºC
- 600 W continuos a 65 ºC
- 2400 W de potencia pico
Eficiencia y consumo
- Eficiencia máxima del 95 %
- Consumo en vacío de 10 W
- Consumo de 3 W en modo de búsqueda (reducción aproximada del 70 %)
Gestión inteligente de potencia
- PowerControl limita la corriente tomada del generador o de la red
- PowerAssist complementa la fuente alterna con energía de la batería en picos de demanda
- Conmutación a respaldo en menos de 20 ms
Aplicaciones Detalladas y Casos de Uso
Instalaciones aisladas de la red
- Suministro autónomo en viviendas, refugios y cabañas sobre banco de baterías a 48 V
- Gestión combinada de inversor y cargador en un único equipo
- Carga adaptativa de cuatro etapas para maximizar la vida útil de la batería
Respaldo y alimentación ininterrumpida
- Conmutación de transferencia de alta velocidad ante cortes de red
- PowerAssist para reforzar acometidas o generadores de capacidad limitada
- Alta potencia de arranque para cargas con elevada corriente de irrupción
Aplicaciones náuticas y vehículos
- PowerControl para limitar el consumo de la toma de puerto o del pantalán
- Salida de carga independiente para la batería de arranque del motor o del generador
- Cumplimiento de la directiva de automoción ECE R10-5
Monitorización y control remoto
- Integración mediante puerto VE.Bus para configuraciones en paralelo y trifásicas
- Seguimiento remoto a través de un dispositivo GX y el portal VRM
- Configuración local mediante interruptores DIP, VEConfig o la mochila VE.Bus Smart
Certificaciones y Cumplimiento Normativo Completo
Estándares de seguridad
- EN-IEC 60335-1 - Seguridad de aparatos electrodomésticos
- EN-IEC 60335-2-29 - Requisitos para cargadores de baterías
- EN 62109-1 - Seguridad de convertidores de potencia
Compatibilidad electromagnética
- EN 55014-1 / EN 55014-2 - Emisiones e inmunidad
- EN-IEC 61000-3-2 / 3-3 - Armónicos y fluctuaciones de tensión
- ECE R10-5 - Directiva de automoción
Componentes Compatibles de la Serie Multiplus
Este equipo pertenece a la familia Multiplus de Victron Energy. A continuación se enumeran otras configuraciones de inversor disponibles bajo referencia separada para adaptar la solución a las necesidades de cada instalación.
Inversor de red
- PMP121500000 — Multi 12/500/20-16 230V
Inversor híbrido
- PMP482305012 — MultiPlus-II 48/3000/35-32 230V
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
MultiPlus 48/1200/13-16 230V VE.Bus
Referencia: PMP482120000 | Inversor/cargador
La solución definitiva para el suministro autónomo y de respaldo en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
