Multi RS19 Solar 48/6000/100-450/100 - VICTRON ENERGY

[PMR482602030] Multi RS19 Solar 48/6000/100-450/100 - VICTRON ENERGY

https://b2b.technosun.com/web/image/product.template/64113/image_1920?unique=53405fc

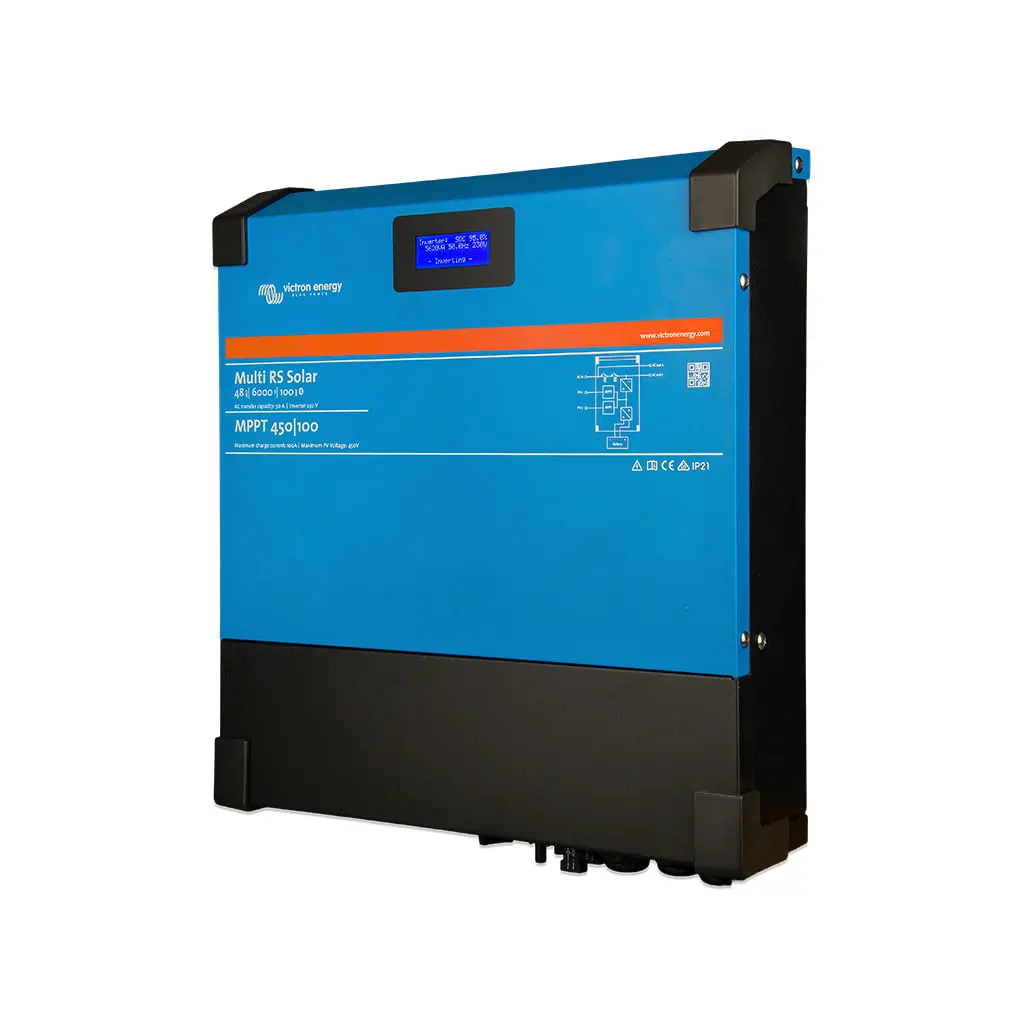

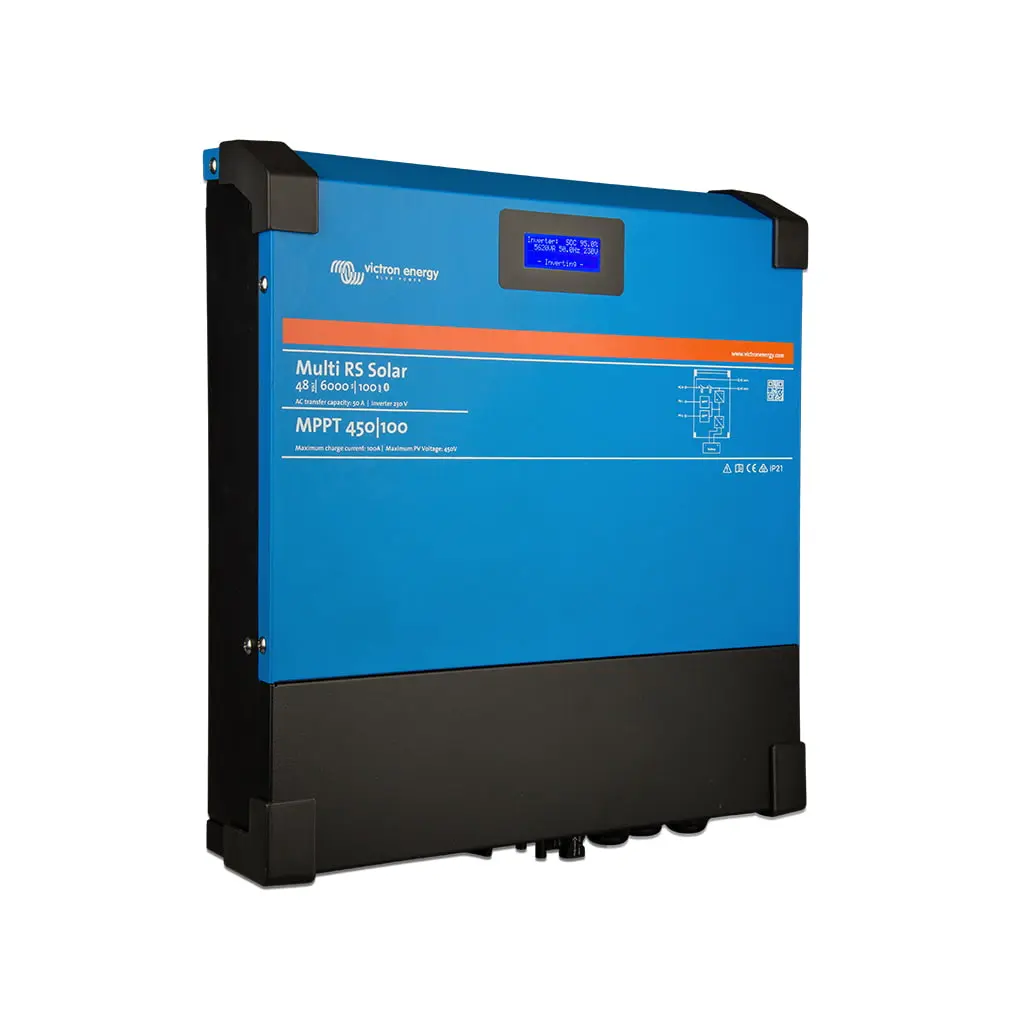

Inversor híbrido Multi RS Solar Victron Energy 48/6000/100
Potencia continua a 40 °C: 4500 W | MPPT: 2 rastreadores (doble) | Rango tensión MPPT: 65-450 V
Tensión batería: 38-62 V | Potencia FV máxima: 6 kW

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [PMR482602030] Multi RS19 Solar 48/6000/100-450/100 - VICTRON ENERGY
    Código HS: 85044087

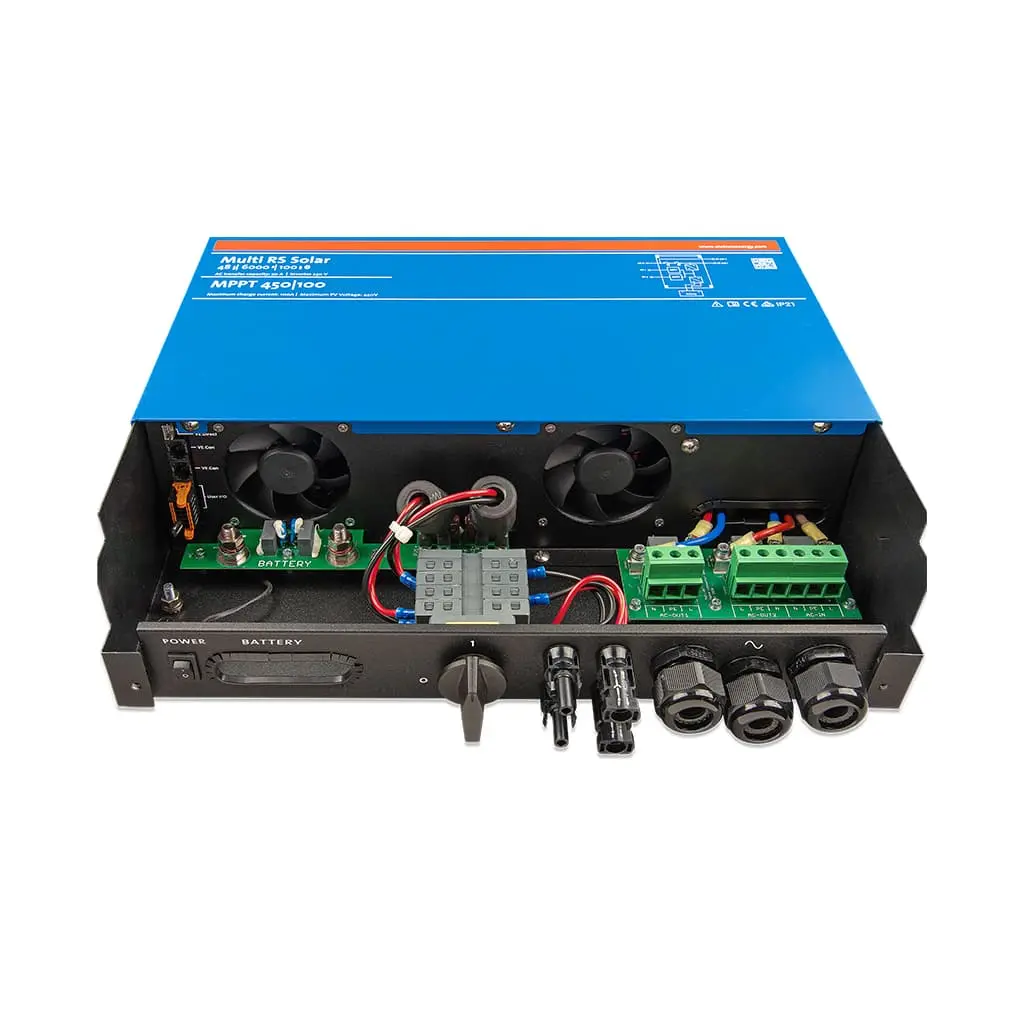

    Inversor cargador híbrido Victron Multi RS19 Solar 48/6000/100-450/100 en formato rack de 19 pulgadas

    Inversor cargador de 48 V y 6 kVA con dos seguidores MPPT de 3 kWp hasta 450 V y 100 A de corriente de carga total

    El Multi RS19 Solar 48/6000/100-450/100 es la versión en formato rack de 19 pulgadas del inversor cargador híbrido Multi RS Solar de Victron Energy. Integra un inversor de onda senoidal de 6 kVA a 230 VCA, un cargador de baterías de 48 V y dos seguidores MPPT independientes de 3 kWp cada uno, con un rango de trabajo de 65 a 450 V y una capacidad fotovoltaica integrada de 6 kWp.

    El equipo cubre cinco modos de funcionamiento: híbrido, almacenando el excedente solar para consumirlo de noche o en los picos de demanda; auxiliar, conmutando a batería durante un apagón; aislado, sin conexión a la red; generador, gobernando el arranque del grupo para minimizar sus horas de funcionamiento; e inversor fotovoltaico, trabajando sin batería.

    Las funciones PowerControl y PowerAssist permiten fijar una corriente máxima de red o de generador: el equipo contabiliza el resto de cargas de corriente alterna y destina la corriente sobrante a la carga de la batería, y compensa con energía de la batería los picos que superan la capacidad de la fuente. La capacidad fotovoltaica puede ampliarse añadiendo cargadores solares en continua o inversores fotovoltaicos en alterna, cuya potencia queda regulada por el control de potencia-frecuencia integrado.

    SKU

    PMR482602030

    Salida

    230 VCA / 6 kVA

    Capacidad FV

    6 kWp (2 x 3 kWp)

    Corriente de carga

    100 A CC

    Especificaciones Técnicas Detalladas

    Salida de corriente alterna
    Rango de tensión de entrada CC38 - 62 V
    Tensión de salida230 VCA ± 2 %, ajustable a 240 VCA
    Frecuencia de salida50 Hz ± 0,1 %, ajustable a 60 Hz
    Corriente continua máxima del inversor25 A CA
    Potencia continua de salida a 25 °CAumenta linealmente desde 4600 W a 46 VCC hasta 5200 W a 52 VCC
    Potencia continua de salida a 40 °C4500 W
    Potencia continua de salida a 65 °C3000 W
    Potencia de pico9 kW durante 3 segundos y 7 kW durante 4 minutos
    Corriente de salida de cortocircuito45 A
    Protección de sobrecorriente CA máxima de salida30 A
    Eficiencia96,5 % con carga de 1 kW y 94 % con carga de 5 kW
    Consumo sin carga20 W
    Umbrales y transferencia
    Conmutador de transferencia50 A
    Corriente máxima de entrada y de paso de CA50 A
    PowerControl y PowerAssistSí
    Apagado por batería baja37,2 V, regulable
    Reinicio por batería baja43,6 V, regulable
    Tensión mínima de arranque41 VCC; sobretensión de desconexión a 65,5 V
    Entrada fotovoltaica de doble seguidor
    Tensión máxima de circuito abierto de los paneles450 V
    Tensión de arranque120 V
    Rango de tensión de trabajo del MPPT65 - 450 V
    Límite máximo de corriente de entrada FV operativa12 A
    Máxima potencia de conversión FV6 kW en total, 3 kW por seguidor
    Máxima corriente de cortocircuito FV16 A
    Nivel de activación de fugas a tierra30 mA
    Nivel de fallo de aislamiento, detección antes del arranque100 kΩ
    Conexión FVDos cadenas, cada una con MC4 positivo y negativo
    Regla de dimensionadoLa tensión FV máxima no debe superar 8 veces la tensión de flotación de la batería
    Cargador
    Entrada de CA230 VCA nominales, rango de 187 a 265 VCA
    Frecuencia de entrada50 Hz nominales, rango de 45 a 65 Hz
    Rango de tensión de carga programable36 - 60 V
    Tensión de carga de absorción57,6 V por defecto, regulable
    Tensión de carga de flotación55,2 V por defecto, regulable
    Corriente máxima de carga desde CA88 A a 57,6 VCC
    Corriente de carga máxima total (CA + FV)100 A CC
    Sensor de temperatura de la bateríaIncluido
    Sonda de tensión de la bateríaSí
    Requisitos de Icw e IpkIcw: 500 A a 0,1 s; Ipk: 2 kA
    Conexiones, entorno y protecciones
    FormatoRack de 19 pulgadas
    Salida auxiliar AC-out-2Sí, conectada directamente a la entrada de CA para cargas no críticas
    Funcionamiento trifásico y en paraleloAcepta sistemas trifásicos con una unidad por fase; no admite conexión en paralelo
    Relé programableSí, configurable como alarma general, subtensión de continua o arranque y parada del generador; 4 A hasta 35 VCC y 1 A hasta 70 VCC
    Puertos de comunicaciónVE.Direct, VE.Can y Bluetooth
    Frecuencia y potencia Bluetooth2402 - 2480 MHz, 4 dBm
    Puertos programables de entrada y salidaSí, 2 analógicos o digitales
    On/Off remotoSí
    Rango de temperatura de trabajo-40 a +65 °C, refrigerado por ventilador
    Altitud máxima2000 m
    Humedad sin condensaciónMáx. 95 %
    Sistema de puesta a tierraSolo TN y TT

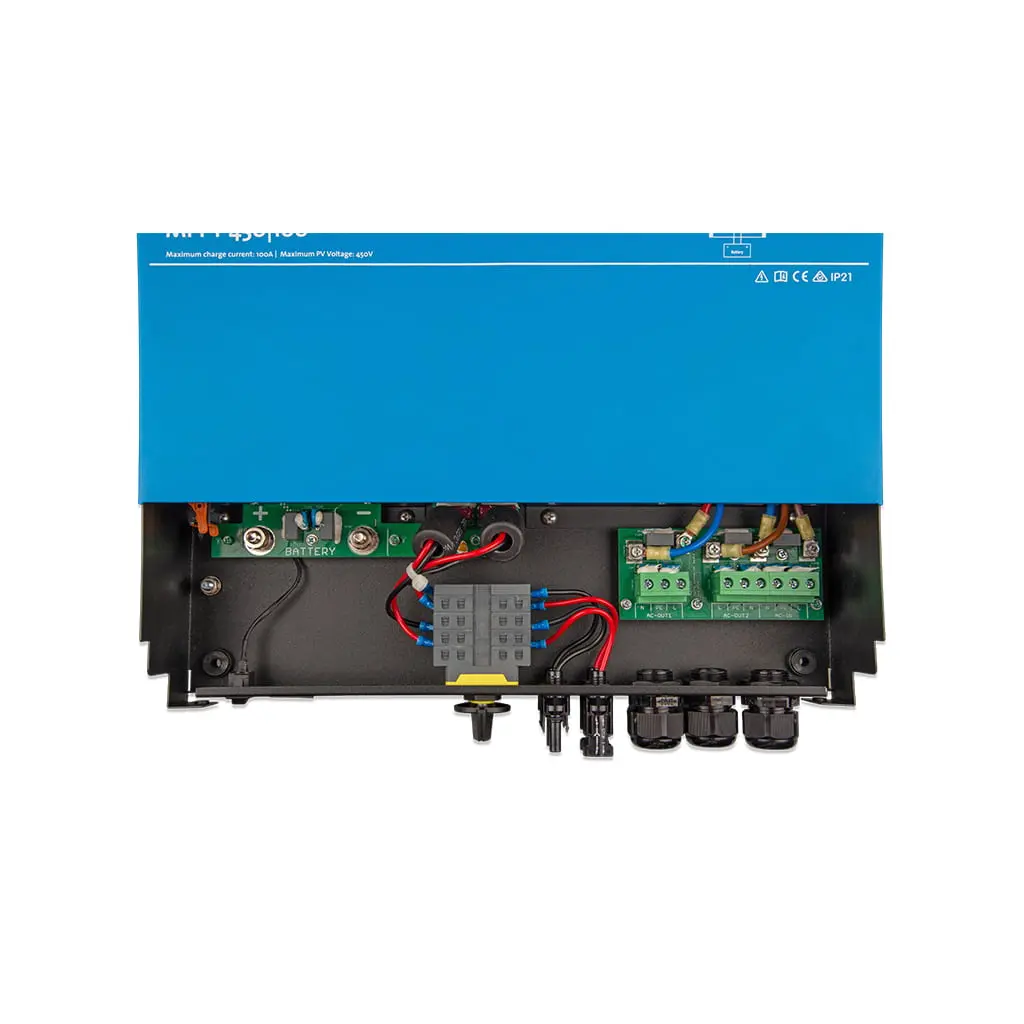

    Conexión de bateríaPernos M8
    Conexión de 230 VCABornes de tornillo de 10 mm² (6 AWG)
    ProteccionesCortocircuito de salida, sobrecarga, tensión de batería demasiado alta o demasiado baja, temperatura excesiva, presencia de 230 VCA en la salida del inversor y fuga a tierra del controlador de carga solar
    Normativa aplicable
    SeguridadEN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2, IEC 62040, IEC 62477
    Emisiones e inmunidadEN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3, grado de contaminación 2
    Categoría de sobretensiónBatería OVC I, puerto FV OVC II, entrada y salida de CA OVC III
    Especificación SAIEntrada 230 VCA, 46 A, 50 Hz; salida 230 VCA, 26 A, 50 Hz, 6 kVA / 5 kW; dispositivo protector de entrada y salida: disyuntor de 50 A máximo

    Datos de Rendimiento y Curvas de Trabajo

    Rendimiento del inversor

    • Eficiencia del 96,5 % con carga de 1 kW y del 94 % con carga de 5 kW.
    • Potencia continua de 4500 W a 40 °C y de 3000 W a 65 °C.
    • Punta de 9 kW durante 3 segundos y de 7 kW durante 4 minutos, condicionada a la temperatura inicial del disipador.
    • Consumo sin carga de 20 W.

    Rendimiento fotovoltaico

    • Dos seguidores MPPT independientes de 3 kW cada uno, 6 kW en total.
    • Rango de trabajo del MPPT de 65 a 450 V, con arranque a 120 V.
    • Corriente de entrada operativa limitada a 12 A y corriente de cortocircuito máxima de 16 A por entrada.
    • Vigilancia de aislamiento antes del arranque a 100 kΩ y detección de fuga a tierra a 30 mA.

    Carga y gestión de la energía

    • Corriente de carga máxima total de 100 A CC combinando fuentes de corriente alterna y fotovoltaica.
    • Hasta 88 A de carga desde la entrada de CA a 57,6 VCC y 230 V de entrada.
    • PowerControl limita la corriente tomada de red o generador; PowerAssist compensa los picos con energía de la batería.
    • Puntos de carga programables entre 36 y 60 V, con absorción de 57,6 V y flotación de 55,2 V por defecto.

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightAutoconsumo con almacenamiento en rack
    • Formato de 19 pulgadas que permite integrar el inversor cargador en el mismo bastidor que las baterías de 48 V.
    • Modo híbrido para almacenar el excedente solar y consumirlo de noche o en los picos de demanda.
    • Ampliación de la capacidad fotovoltaica con cargadores solares en continua o inversores fotovoltaicos en alterna.
    • Monitorización y ajuste desde la pantalla integrada o desde VictronConnect por Bluetooth.
    chevron_rightRespaldo de suministro y sistemas SAI
    • Conmutador de transferencia de 50 A y paso de corriente alterna de hasta 50 A.
    • Especificación SAI de 6 kVA / 5 kW con disyuntor de protección de 50 A máximo en entrada y salida.
    • Salida auxiliar AC-out-2 para separar las cargas no críticas de las críticas.
    • Protecciones frente a cortocircuito, sobrecarga, sobretemperatura y tensiones de batería fuera de rango.
    chevron_rightInstalaciones aisladas y con grupo electrógeno
    • Modo aislado para funcionamiento sin conexión a la red.
    • Modo generador con relé programable de arranque y parada para minimizar las horas de funcionamiento del grupo.
    • PowerAssist para evitar sobrecargar un generador de potencia limitada durante los picos.
    • Rango de trabajo de -40 a +65 °C con refrigeración por ventilador.
    chevron_rightInstalaciones trifásicas y de integración avanzada
    • Configuración trifásica con una unidad por fase.
    • Comunicación por VE.Can con un dispositivo GX para monitorización, registro de datos y actualizaciones remotas.
    • Conexión VE.Direct a un GlobalLink 520 para monitorización de datos a distancia.
    • Dos puertos programables de entrada y salida, sensor de temperatura de batería y sonda de tensión.

    Criterios de Instalación y Dimensionado

    Dimensionado del campo fotovoltaico

    • Tensión máxima de circuito abierto de 450 V, verificada a la temperatura mínima del emplazamiento.
    • La tensión FV máxima no debe superar ocho veces la tensión de flotación de la batería.
    • Máximo de 3 kW por seguidor y de 6 kW en total, con dos cadenas MC4 independientes.
    • Corriente de entrada operativa limitada a 12 A por seguidor.

    Batería y conexiones de continua

    • Rango de trabajo de 38 a 62 V, con arranque a partir de 41 VCC y desconexión por sobretensión a 65,5 V.
    • Conexión de batería mediante pernos M8, con requisitos de Icw de 500 A a 0,1 s e Ipk de 2 kA.
    • Ajustar los puntos de absorción y flotación a la química de la batería dentro del rango programable de 36 a 60 V.
    • Instalar el sensor de temperatura de batería suministrado y la sonda de tensión para compensar la caída del cableado.

    Instalación de corriente alterna y puesta a tierra

    • Bornes de tornillo de 10 mm² (6 AWG) para la conexión de 230 VCA.
    • Sistemas de puesta a tierra admitidos: únicamente TN y TT.
    • Categoría de sobretensión OVC III en entrada y salida de corriente alterna.
    • Reservar la salida AC-out-2 para cargas no críticas, ya que está conectada directamente a la entrada de CA.

    Certificaciones y Cumplimiento Normativo

    Seguridad eléctrica

    • checkEN-IEC 60335-1 y EN-IEC 60335-2-29 - Seguridad de aparatos electrodomésticos y de cargadores de baterías.
    • checkEN-IEC 62109-1 y EN-IEC 62109-2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos.
    • checkIEC 62040 e IEC 62477 - Sistemas de alimentación ininterrumpida y sistemas de conversión de potencia.

    Compatibilidad electromagnética

    • checkEN 55014-1 y EN 55014-2 - Emisiones e inmunidad de aparatos eléctricos.
    • checkEN-IEC 61000-3-2 y EN-IEC 61000-3-3 - Armónicos y fluctuaciones de tensión en la red.
    • checkIEC 61000-6-1, IEC 61000-6-2 e IEC 61000-6-3 - Normas genéricas de inmunidad y emisión.

    Conexión a red en España

    • checkUNE 217001 y RD 244/2019 - Certificado de conformidad para el Multi RS Solar 48V 6kVA, adjunto en la documentación.
    • checkNTS 631 SEPE V2.1 - Certificado de cumplimiento de la norma técnica de supervisión para generación, adjunto en la documentación.
    • checkP.O. 12.2 SENP V1.1 - Certificado de cumplimiento del procedimiento de operación del sistema eléctrico, adjunto en la documentación.

    Sistema de calidad del fabricante

    • checkISO 9001:2015 - Certificado del sistema de gestión de la calidad de Victron Energy, disponible en la documentación adjunta.
    • checkDeclaración CE de conformidad - Documento del fabricante incluido en la ficha del producto.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del banco de baterías y del campo fotovoltaico, configuración de modos de funcionamiento, parametrización con VictronConnect y resolución de incidencias en puesta en marcha.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL VICTRON ENERGY

    Inversor cargador híbrido Victron Multi RS19 Solar 48/6000

    Referencia: PMR482602030 | Inversor cargador híbrido de 48 V en formato rack de 19 pulgadas

    Autoconsumo, respaldo y funcionamiento aislado en un único equipo de 6 kVA con doble MPPT de 450 V y 100 A de carga, integrable en el mismo bastidor que las baterías.
